Kontaktschutz – GPN 360 Form A

Der Kontaktschutz GPN 360 Form A dient dem Schutz von Kompaktstecker-Anschlüssen im Niedervolt-Bereich wie MLK, SLK und MAK und ist ebenfalls geeignet für ovale Öffnungen. Die handliche Grifflasche sorgen für eine schnelle Demontage und die umlaufenden Lamellen ermöglichen einen optimalen Klemmsitz. Innerhalb gewisser Grenzen verhindert der Kontaktschutz den Eintritt von Flüssigkeiten.


  • Kontaktschutz für den Innenschutz
  • Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
  • Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
mehr Vorteile
100% Post-Consumer-Rezyklat 100% Post-Consumer-Rezyklat Recycling-Mischung Recycling-Mischung Neuware Neuware
Abmessungen Richtwerte für die Anwendung Produktvorteile Infomaterial

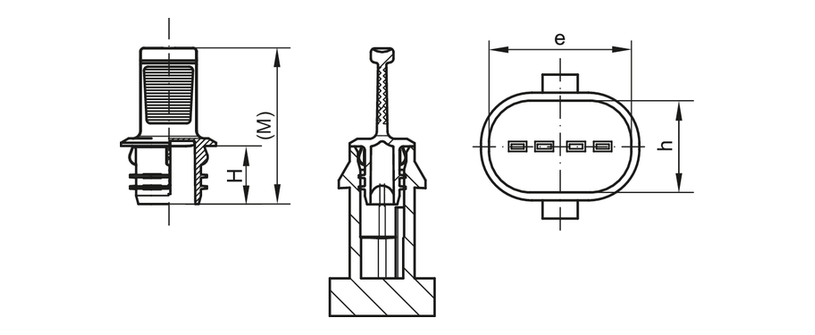

Abmessungen

Zeichnung Verschlussstopfen - GPN 351 Form A
Standardfarben
gelb
Material
PCR-PE / PE-LD
Technisches Datenblatt
anzeigen
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Maße
Artikel
e
h
H
M
CAD
Bestell-Nr.
GPN 360 KS 1006 PCR-PE / PE-LD, gelb 9,8 5,8 7,7 20,7 36010060073
GPN 360 KS 1406 PCR-PE / PE-LD, gelb 13,8 5,8 7,7 20,7 36014060073
GPN 360 KS 1710 PCR-PE / PE-LD, gelb 17 9,8 7,7 20,7 36017100073
GPN 360 KS 1912 PCR-PE / PE-LD, gelb 18,6 11,6 7,5 20,5 36019120073
GPN 360 KS 2008 PCR-PE / PE-LD, gelb 19,5 7,15 7,7 20,7 36020080073
GPN 360 KS 2009 PCR-PE / PE-LD, gelb 20,2 9,87 7,7 20,7 36020090073
GPN 360 KS 2214 PCR-PE / PE-LD, gelb 21,6 13,2 5,3 18,3 36022140073
GPN 360 KS 2111 PCR-PE / PE-LD, gelb 22,8 13,5 7,7 20,7 36021110073
GPN 360 KS 2408 PCR-PE / PE-LD, gelb 23,15 7,15 7,7 20,7 36024080073
GPN 360 KS 2808 PCR-PE / PE-LD, gelb 27,15 7,15 7,7 20,7 36028080073
GPN 360 KS 2813* PCR-PE / PE-LD, gelb 27,7 12,6 7,7 20,7 36028130073
GPN 360 KS 2922* PCR-PE / PE-LD, gelb 28,2 21,35 7,7 20,7 36029220073
GPN 360 KS 3112 PCR-PE / PE-LD, gelb 31,2 12,1 7,5 20,5 36031120073
GPN 360 KS 3116 PCR-PE / PE-LD, gelb 31,2 16 6 22,2 36031160073
GPN 360 KS 3224 PCR-PE / PE-LD, gelb 31,8 24,5 7,5 20,5 36032240073
GPN 360 KS 3114 PCR-PE / PE-LD, gelb 33,6 15,8 7,5 20,5 36031140073
GPN 360 KS 3608 PCR-PE / PE-LD, gelb 35,15 7,15 7,7 20,7 36036080073
GPN 360 KS 3715 PCR-PE / PE-LD, gelb 36,2 14,5 7,7 20,7 36037150073
GPN 360 KS 3912 PCR-PE / PE-LD, gelb 39,1 11,8 8 21 36039120073
GPN 360 KS 4117 PCR-PE / PE-LD, gelb 41,9 17,9 7,7 20,7 36041170073
GPN 360 KS 4817* PCR-PE / PE-LD, gelb 47,6 16,6 10 31,2 36048170073
GPN 360 KS 5024 PCR-PE / PE-LD, gelb 50,2 23,9 9,5 22,5 36050240073

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

kostenloses Muster Muster unverbindliches Angebot Angebot
Empfehlen
SCROLL

Richtwerte für die Anwendung

Artikel
Kontaktanschlüsse
Polzahl Kontaktanschlüsse
GPN 360 KS 2009 PCR-PE / PE-LD, gelb
GPN 360 KS 3116 PCR-PE / PE-LD, gelb
GPN 360 KS 1912 PCR-PE / PE-LD, gelb
GPN 360 KS 2214 PCR-PE / PE-LD, gelb
GPN 360 KS 1710 PCR-PE / PE-LD, gelb
GPN 360 KS 5024 PCR-PE / PE-LD, gelb
GPN 360 KS 2111 PCR-PE / PE-LD, gelb
GPN 360 KS 3114 PCR-PE / PE-LD, gelb 6188-6987
  • 22
GPN 360 KS 4817* PCR-PE / PE-LD, gelb AMP 2.8
  • 20
GPN 360 KS 3715 PCR-PE / PE-LD, gelb MAK 12
  • 2
GPN 360 KS 2813* PCR-PE / PE-LD, gelb MCON 1.2
  • 10
GPN 360 KS 2922* PCR-PE / PE-LD, gelb MCON 1.2
  • 2
GPN 360 KS 3224 PCR-PE / PE-LD, gelb MCON 1.2 / AMP MCP 2.8
  • 16
GPN 360 KS 3112 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 12
GPN 360 KS 4117 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 14
GPN 360 KS 3912 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 16
GPN 360 KS 1006 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 2
GPN 360 KS 1406 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 3
GPN 360 KS 2008 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 4
GPN 360 KS 2408 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 5
GPN 360 KS 2808 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 6
GPN 360 KS 3608 PCR-PE / PE-LD, gelb MLK 1.2 AK
  • 8

Der Kontaktschutz GPN 360 wurde für spezielle Steckergehäuse gemäß aufgeführter Anwendungstabelle entwickelt. Der Kontaktschutz ist zusätzlich für weitere Anschlüsse passend. Sprechen Sie uns für Ihren konkreten Anwendungsfall gern an.

Die Abbildung ist beispielhaft. Es handelt sich um ein Produkt aus unserem Normprogramm. Abweichungen zwischen den einzelnen Größen sind möglich.

kostenloses Muster Muster unverbindliches Angebot Angebot
Empfehlen
SCROLL

Produktvorteile

<p><strong>Passender.</strong></p>

Passender.

Zum Schutz von SLK-Steckergehäusen.
<p><strong>Zeitsparender.</strong></p>

Zeitsparender.

Schnelle Demontage durch handliche Grifflasche.
<p><strong>Abdichtender.</strong></p>

Abdichtender.

Verhindert innerhalb gewisser Grenzen den Eintritt von Flüssigkeiten.
<p><strong>Sauberer.</strong></p>

Sauberer.

Produktion nach VDA Band 19 und ISO 16232 im Sauberraum auf Anfrage möglich.
<p><strong>Besser.</strong></p>

Besser.

Optimaler Klemmsitz durch umlaufende Lamellen.
<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Mischung aus Post-Consumer-Rezyklat und Neuware
