VDA Griffkappen – GPN 243
Die VDA Griffkappe GPN 243 eignen sich zum Schutz des Anschlussbereiches von VDA-Schnellverschlussstutzen und sind passend für Varianten mit und ohne Verdrehsicherung. Die besonders griffige Lasche mit geschütztem Laschendesign ermöglicht eine sehr schnelle Montage und Demontage. Die Klemmung durch Klemmstege ermöglicht einen Druckausgleich und die VDA-Schnellverschlussstutzen werden bis zur Fase geschützt. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
VDA-Griffkappen für VDA PS3 QC-Stutzen
Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel

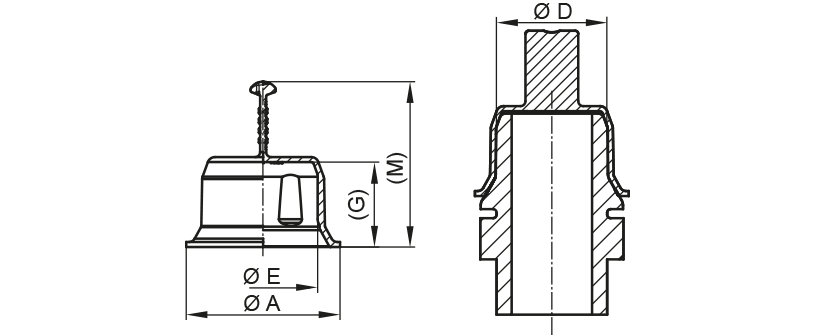

Abmessungen
Anwendbar für |
Maße |
Maße |
||||||||
---|---|---|---|---|---|---|---|---|---|---|
Artikel
|
VDA-Stutzen NW
|
D
|
A
|
B
|
E
|
G
|
M
|
CAD
|
Bestell-Nr.
|
|
Neu GPN 243 NSC 14 | 14 | 19,5 | 25,6 | 21,6 | 18,8 | 13,9 | 29,9 | anzeigen | 24301140000 | |
|
||||||||||
Neu GPN 243 NSC 16 | 16 | 21 | 29,1 | 23 | 20,2 | 17,2 | 33,2 | anzeigen | 24301160000 | |
|
||||||||||
Neu GPN 243 NW 6 | 6 | 10,7 | 18,2 | 12,6 | 10 | 13,9 | 29,9 | anzeigen | 24300060000 | |
|
||||||||||
Neu GPN 243 NW 8 | 8 | 12,7 | 20,2 | 14,6 | 12 | 14,9 | 30,9 | anzeigen | 24300080000 | |
|
||||||||||
Neu GPN 243 NW 12 | 12 | 16,4 | 23,5 | 18,6 | 15,7 | 14,9 | 30,9 | anzeigen | 24300120000 | |
|
||||||||||
Neu GPN 243 NW 14 | 14 | 17,9 | 24 | 19,7 | 17,1 | 12,9 | 28,9 | anzeigen | 24300140000 | |
|
||||||||||
Neu GPN 243 NW 16 | 16 | 22,4 | 30,6 | 24,6 | 21,7 | 16,9 | 32,9 | anzeigen | 24300160000 | |
|
||||||||||
Neu GPN 243 NW 18 | 18 | 24,8 | 33,2 | 26,6 | 23,9 | 17,4 | 33,4 | anzeigen | 24300180000 | |
|
||||||||||
Neu GPN 243 NW 20 | 20 | 26,6 | 35,2 | 28,6 | 25,7 | 17,4 | 33,4 | anzeigen | 24300200000 | |
|
||||||||||
Neu GPN 243 NW 26 | 26 | 32,8 | 41,4 | 34,8 | 32,2 | 18,4 | 34,4 | anzeigen | 24300260000 | |
|
||||||||||
Neu GPN 243 NW 32 | 32 | 38,8 | 47,4 | 40,8 | 37,9 | 18,4 | 34,4 | anzeigen | 24300320000 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Die Artikel bestehen aus 98 % PCR-PE und 2 % Farbe auf Basis eines PIR-Trägers. Der eingesetzte Kunststoff besteht aus 100 % PCR.
Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.
Produktvorteile
![<p><strong>Ressourcenschonender.</strong></p>](/de/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
![<p><strong>Passender.</strong></p>](/de/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Passender.
![<p><strong>Zeitsparender.</strong></p>](/de/dam/jcr:f9b9e149-d63c-4254-a0a9-b71da2fc52cc/kapsto-icon-zeitsparend.png)
Zeitsparender.
Sehr schnelle Demontage durch eine besonders griffige Lasche – geschütztes Laschendesign.
![<p><strong>Besser.</strong></p>](/de/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Besser.
![<p><strong>Sauberer.</strong></p>](/de/dam/jcr:ce9e0b46-d06f-4dbc-a42a-bc38d7c9c18b/kapsto-icon-sauberkeit.png)
Sauberer.
