Dichtstopfen mit O-Ring – GPN 738
Die Dichtstopfen mit O-Ring GPN 738 sind passend für das Verschließen von Einschraublöchern nach DIN 3852-1 und ISO 11926 und besonders geeignet für erhöhte Dichtigkeitsanforderungen. Das robuste Material ist hochwertig und besonders schlagzäh. Die umlaufende Dichtlippe, die ohne Formtrenngrat ausgeführt ist, und der O-Ring verhindern innerhalb gewisser Grenzen das Eindringen und Austreten von Flüssigkeiten. Die Montage erfolgt durch Schraubendreher oder Schraubschlüssel.
- Dichtstopfen mit O-Ring für den Innenschutz

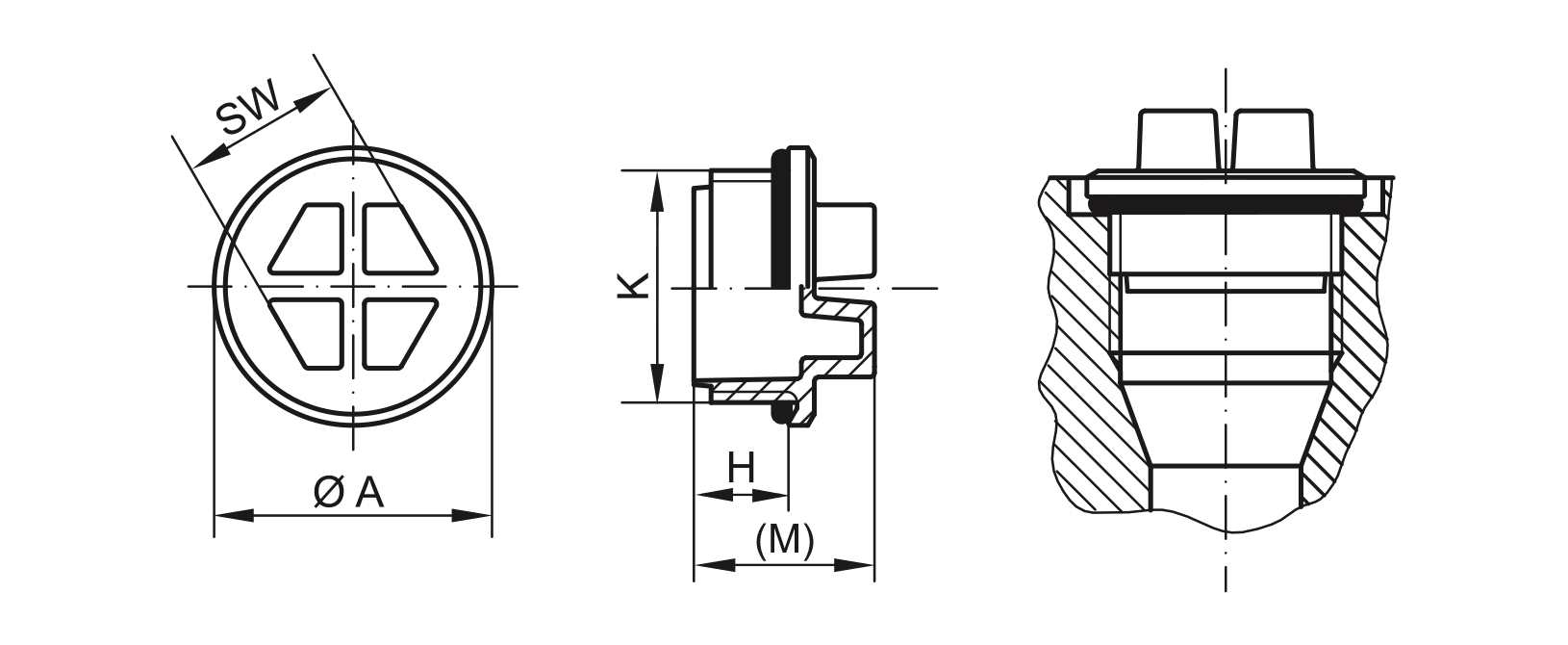

Abmessungen
![Zeichnung Dichtstopfen mit O-Ring - GPN 738 Zeichnung Dichtstopfen mit O-Ring - GPN 738](/de/dam/jcr:e7d6fff4-73cd-407e-828c-933d32f0cbca/gpn-738-dichtstopfen-mit-o-ring-cad-web.png)
Anwendbar für |
Maße |
|||||||
---|---|---|---|---|---|---|---|---|
Artikel
|
K
|
A
|
H
|
M
|
SW
|
CAD
|
Bestell-Nr.
|
|
GPN 738 1 1/16 - 12 UN | 1 1/16 - 12 UN | 37,85 | 15 | 25 | 19 | anzeigen | 73826710000 | |
|
||||||||
GPN 738 1 5/16 - 12 UN | 1 5/16 - 12 UN | 44,8 | 15 | 25 | 24 | anzeigen | 73826720000 | |
|
||||||||
GPN 738 1 5/8 - 12 UN | 1 5/8 - 12 UN | 55,8 | 15 | 26 | 30 | anzeigen | 73826730000 | |
|
||||||||
GPN 738 1 7/8 - 12 UN | 1 7/8 - 12 UN | 63,3 | 15 | 26 | 30 | anzeigen | 73826740000 | |
|
||||||||
GPN 738 3/4 - 16 UNF | 3/4 - 16 UNF | 26,9 | 11 | 21 | 13 | anzeigen | 73826690000 | |
|
||||||||
GPN 738 7/16 - 20 UNF | 7/16 - 20 UNF | 17,4 | 9 | 16 | 10 | anzeigen | 73826670000 | |
|
||||||||
GPN 738 7/8 - 14 UNF | 7/8 - 14 UNF | 30,4 | 13 | 23 | 15 | anzeigen | 73826700000 | |
|
||||||||
GPN 738 9/16 - 18 UNF | 9/16 - 18 UNF | 21,4 | 10 | 18 | 10 | anzeigen | 73826680000 | |
|
||||||||
GPN 738 M 10 x 1 | M 10 x 1 | 15,4 | 8 | 15 | 7 | anzeigen | 73810100000 | |
|
||||||||
GPN 738 M 12 x 1,5 | M 12 x 1,5 | 18,4 | 9 | 16 | 10 | anzeigen | 73812150000 | |
|
||||||||
GPN 738 M 14 x 1,5 | M 14 x 1,5 | 20,4 | 9 | 17 | 10 | anzeigen | 73814150000 | |
|
||||||||
GPN 738 M 16 x 1,5 | M 16 x 1,5 | 23,4 | 10 | 20 | 13 | anzeigen | 73816150000 | |
|
||||||||
GPN 738 M 18 x 1,5 | M 18 x 1,5 | 25,4 | 11 | 21 | 13 | anzeigen | 73818150000 | |
|
||||||||
GPN 738 M 22 x 1,5 | M 22 x 1,5 | 28,4 | 12 | 22 | 15 | anzeigen | 73822150000 | |
|
||||||||
GPN 738 M 27 x 2 | M 27 x 2 | 33,35 | 15 | 25 | 19 | anzeigen | 73827200000 | |
|
||||||||
GPN 738 M 33 x 2 | M 33 x 2 | 42,3 | 15 | 25 | 24 | anzeigen | 73833200000 | |
|
||||||||
GPN 738 M 42 x 2 | M 42 x 2 | 51,3 | 15 | 26 | 24 | anzeigen | 73842200000 | |
|
||||||||
GPN 738 M 48 x 2 | M 48 x 2 | 56,3 | 17 | 28 | 30 | anzeigen | 73848200000 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Gravur entspricht Normreihe GPN 736.
