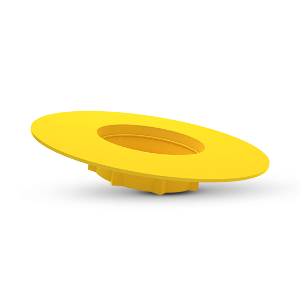

Flanschabdeckungen - GPN 650 Form B als Recycling-Mischung (PCR-PE / PE-LD)
Anwendung Flanschabdeckungen - GPN 650 Form B
Zeichnung Flanschabdeckungen - GPN 650 Form B
Flanschabdeckungen - GPN 650 Form B als Recycling-Mischung (PCR-PE / PE-LD)
Anwendung Flanschabdeckungen - GPN 650 Form B
Zeichnung Flanschabdeckungen - GPN 650 Form B

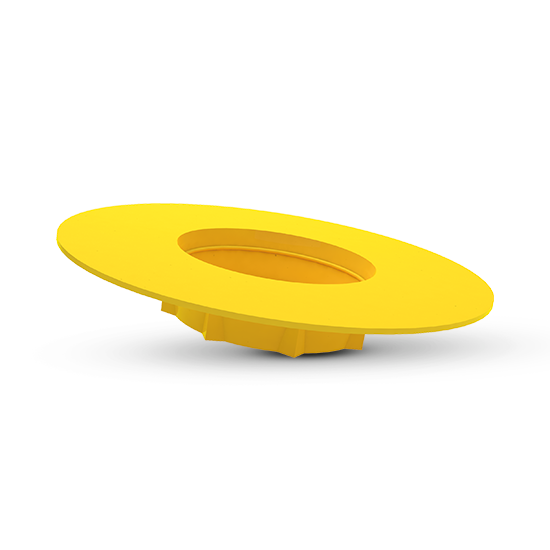

Flanschabdeckungen – GPN 650 Form B

Die Flanschabdeckungen GPN 650 Form B schützen Flansche nach DIN EN 1092-1 und DIN 28117 vor Beschädigung und Verschmutzung, verschließen die Öffnung und schützen die Dichtleiste der Flanscharmatur. Die Flanschabdeckungen besitzen am kegelförmigen Schaft zusätzliche Klemmrippen zur Überbrückung größerer Toleranzen.


  • Flanschabdeckungen für den Innenschutz
  • Auch als Form A ohne Klemmrippen erhältlich
  • Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
mehr Vorteile
100% Post-Consumer-Rezyklat 100% Post-Consumer-Rezyklat Recycling-Mischung Recycling-Mischung Neuware Neuware
Abmessungen Produktvorteile Infomaterial

Abmessungen

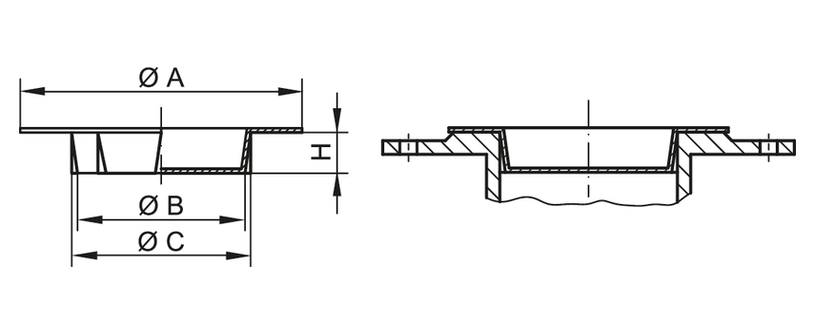

Zeichnung Flanschabdeckungen - GPN 650 Form B
Standardfarben
gelb
Material
PCR-PE / PE-LD
Technisches Datenblatt
anzeigen
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Anwendbar für

Maße
Artikel
NW mm
A
B
C
H
CAD
Bestell-Nr.
GPN 650 / 10-R PCR-PE / PE-LD, gelb 10 40 7,5 10,5 10 65100100073
GPN 650 / 15-R PCR-PE / PE-LD, gelb 15 45 12,5 15,8 10 65100150073
GPN 650 / 20-R PCR-PE / PE-LD, gelb 20 59 16 22 15 65100200073
GPN 650 / 25-R PCR-PE / PE-LD, gelb 25 68 21 26 15 65100250073
GPN 650 / 32-R PCR-PE / PE-LD, gelb 32 78 28 33,5 15 65100320073
GPN 650 / 40-R PCR-PE / PE-LD, gelb 40 88 36 41,5 15 65100400073
GPN 650 / 50-R PCR-PE / PE-LD, gelb 50 102 46 51 15 65100500073
GPN 650 / 65-R PCR-PE / PE-LD, gelb 65 122 60 66 20 65100650073
GPN 650 / 80-R PCR-PE / PE-LD, gelb 80 138 74,5 81 20 65100800073
GPN 650 / 100-R PCR-PE / PE-LD, gelb 100 162 93 102 20 65101000073
GPN 650 / 125-R PCR-PE / PE-LD, gelb 125 205 118 127 20 65101250073
GPN 650 / 150-R PCR-PE / PE-LD, gelb 150 245 140 152 20 65101500073

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

kostenloses Muster Muster unverbindliches Angebot Angebot
Empfehlen
SCROLL

Produktvorteile

<p><strong>Passender.</strong></p>

Passender.

Zum Schutz von Flanschen nach DIN EN 1092-1 und DIN 28117.
<p><strong>Vielseitiger.</strong></p>

Vielseitiger.

Klemmrippen zur Überbrückung größerer Toleranzen.
<p><strong>Besser.</strong></p>

Besser.

Verschließt die Öffnung und schützt die Dichtleiste der Flanscharmatur.
<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Mischung aus Post-Consumer-Rezyklat und Neuware
