Flanschabdeckungen – GPN 655 Form A

Die Flanschabdeckungen GPN 655 Form A schützen Flansche nach ANSI/ASME B 16.5 vor Beschädigung und Verschmutzung, verschließen die Öffnung und schützen die Dichtleiste der Flanscharmatur. Die Klemmung erfolgt durch die kegelförmige Ausführung.


  • Flanschabdeckungen für den Innenschutz
  • Auch als Form B mit Klemmrippen erhältlich
  • Mischung aus Post-Consumer-Rezyklat und Neuware verfügbar
mehr Vorteile
Neuware Neuware
Abmessungen Produktvorteile Infomaterial

Abmessungen

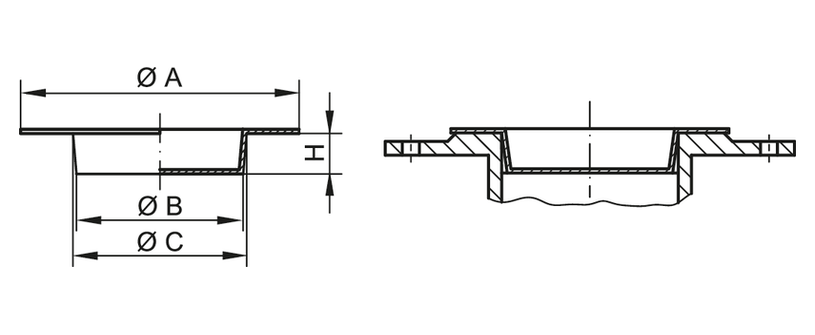

Zeichnung Flanschabdeckung - GPN 655 Form A
Standardfarben
gelb
Material
PE-LLD
Technisches Datenblatt
anzeigen
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Anwendbar für

Maße
Artikel
NW mm
A
B
C
H
CAD
Bestell-Nr.
GPN 655 / 200 PE-LLD, gelb 200 270 208 210 18 65502000000
GPN 655 / 250 PE-LLD, gelb 250 375 255 261 20,5 65502500000
GPN 655 / 300 PE-LLD, gelb 300 375 308 313 22 65503000000
GPN 655 / 350 PE-LLD, gelb 350 440 341 346 22,5 65503500000
GPN 655 / 400 PE-LLD, gelb 400 490 398 408 30 65504000000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

kostenloses Muster Muster unverbindliches Angebot Angebot
Empfehlen
SCROLL

Produktvorteile

<p><strong>Passender.</strong></p>

Passender.

Zum Schutz von Flanschen nach ANSI/ASME B 16.5.
<p><strong>Besser.</strong></p>

Besser.

Verschließt die Öffnung und schützt die Dichtleiste der Flanscharmatur.
<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Mischung aus Post-Consumer-Rezyklat und Neuware
