Kegelverschlüsse – GPN 600

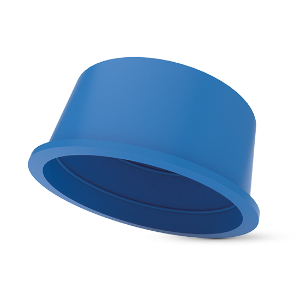

Die Kegelverschlüsse GPN 600 PCR-PE, blue sind universell einsetzbar als Stopfen oder Kappe und eignen sich zum Verschließen von Bohrungen und Innengewinden oder zum Schutz von Bolzen und Außengewinden. Die Konizität eignet sich bestens zur Überbrückung von Toleranzen. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
- Kegelverschlüsse für den Innen- und Außenschutz
- Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
Abmessungen
![Zeichnung Kegelverschlüsse - GPN 600 Zeichnung Kegelverschlüsse - GPN 600](/de/dam/jcr:98e6b67b-ba1d-419d-be1a-6d3e7c0b9f34/gpn-600-cad-kap-sto.png)
Innenanwendung. |
Außenanwendung. |
Innenanwendung. |
||||||||
---|---|---|---|---|---|---|---|---|---|---|
Artikel
|
A
|
B
|
C
|
D
|
E
|
G
|
H
|
CAD
|
Bestell-Nr.
|
|
GPN 600 B 140 PCR-PE, blau | 17 | 14 | 15,1 | 13,6 | 12,4 | 6,9 | 7,2 | anzeigen | 6000140RB61 | |
|
||||||||||
GPN 600 B 625 PCR-PE, blau | 68 | 62,5 | 64,8 | 62 | 59,6 | 13,5 | 13,2 | anzeigen | 6000625RB61 | |
|
||||||||||
GPN 600 B 890 PCR-PE, blau | 100 | 89 | 91,5 | 89 | 86,5 | 17,5 | 17 | anzeigen | 6000890RB61 | |
|
||||||||||
GPN 600 B 398 PCR-PE, blau | 46 | 39,8 | 42 | 39,5 | 37,1 | 14 | 14 | anzeigen | 6000398RB61 | |
|
||||||||||
GPN 600 B 728 PCR-PE, blau | 79 | 72,8 | 74 | 70 | 67,6 | 13,5 | 13 | anzeigen | 6000728RB61 | |
|
||||||||||
GPN 600 B 146 PCR-PE, blau | 18 | 14,6 | 15,6 | 14,5 | 13,3 | 6,9 | 7,2 | anzeigen | 6000146RB61 | |
|
||||||||||
GPN 600 B 198 PCR-PE, blau | 24 | 19,8 | 21,2 | 19,7 | 18,3 | 8,8 | 8,8 | anzeigen | 6000198RB61 | |
|
||||||||||
GPN 600 B 98 PCR-PE, blau | 12 | 9,8 | 11 | 9,6 | 8,4 | 7 | 7,2 | anzeigen | 6000098RB61 | |
|
||||||||||
GPN 600 B 300 PCR-PE, blau | 35 | 30 | 32 | 30,6 | 28,4 | 13,8 | 14 | anzeigen | 6000300RB61 | |
|
||||||||||
GPN 600 B 257 PCR-PE, blau | 30 | 25,7 | 27,8 | 26,8 | 24,4 | 13,8 | 14,2 | anzeigen | 6000257RB61 | |
|
||||||||||
GPN 600 B 555 PCR-PE, blau | 61 | 55,5 | 58 | 55 | 52,6 | 13,5 | 13,6 | anzeigen | 6000555RB61 | |
|
||||||||||
GPN 600 B 385 PCR-PE, blau | 43 | 38,5 | 41 | 39,5 | 37,1 | 14 | 14 | anzeigen | 6000385RB61 | |
|
||||||||||
GPN 600 B 336 PCR-PE, blau | 40 | 33,6 | 36 | 34 | 31,6 | 14 | 14 | anzeigen | 6000336RB61 | |
|
||||||||||
GPN 600 B 182 PCR-PE, blau | 22 | 18,2 | 19,6 | 18,8 | 17,3 | 8,8 | 9 | anzeigen | 6000182RB61 | |
|
||||||||||
GPN 600 B 360 PCR-PE, blau | 42 | 36,2 | 38,4 | 36 | 33,6 | 14 | 14 | anzeigen | 6000360RB61 | |
|
||||||||||
GPN 600 B 605 PCR-PE, blau | 66 | 60,5 | 63 | 60 | 57,6 | 14 | 13,5 | anzeigen | 6000605RB61 | |
|
||||||||||
GPN 600 B 272 PCR-PE, blau | 32 | 27,2 | 29,3 | 27 | 24,6 | 13,8 | 14 | anzeigen | 6000272RB61 | |
|
||||||||||
GPN 600 B 635 PCR-PE, blau | 69 | 63,5 | 65,7 | 63 | 60,1 | 13,5 | 13 | anzeigen | 6000635RB61 | |
|
||||||||||
GPN 600 B 570 PCR-PE, blau | 63 | 57 | 59 | 56,8 | 54,5 | 13,5 | 13,4 | anzeigen | 6000570RB61 | |
|
||||||||||
GPN 600 B 153 PCR-PE, blau | 18 | 15,3 | 16,4 | 14,8 | 13,6 | 7 | 7 | anzeigen | 6000153RB61 | |
|
||||||||||
GPN 600 B 203 PCR-PE, blau | 25 | 20,3 | 22,6 | 20,8 | 18,4 | 13,8 | 14 | anzeigen | 6000203RB61 | |
|
||||||||||
GPN 600 B 525 PCR-PE, blau | 58 | 52,5 | 54,9 | 52,5 | 50,6 | 13,5 | 13,5 | anzeigen | 6000525RB61 | |
|
||||||||||
GPN 600 B 133 PCR-PE, blau | 16 | 13,3 | 14,4 | 12,8 | 11,6 | 6,8 | 7 | anzeigen | 6000133RB61 | |
|
||||||||||
GPN 600 B 81 PCR-PE, blau | 11 | 8,1 | 9,2 | 7,8 | 6,6 | 7 | 7,2 | anzeigen | 6000081RB61 | |
|
||||||||||
GPN 600 B 114 PCR-PE, blau | 15 | 11,4 | 12,4 | 11,2 | 10 | 6,8 | 7 | anzeigen | 6000114RB61 | |
|
||||||||||
GPN 600 B 865 PCR-PE, blau | 97 | 86,5 | 89 | 86 | 82,9 | 18 | 17,5 | anzeigen | 6000865RB61 | |
|
||||||||||
GPN 600 B 815 PCR-PE, blau | 92 | 81,5 | 83,6 | 80 | 76,9 | 17 | 16,5 | anzeigen | 6000815RB61 | |
|
||||||||||
GPN 600 B 613 PCR-PE, blau | 67 | 61,3 | 63,5 | 61 | 58,6 | 13,5 | 13 | anzeigen | 6000613RB61 | |
|
||||||||||
GPN 600 B 455 PCR-PE, blau | 52 | 45,5 | 47,5 | 45 | 43 | 13,6 | 13,5 | anzeigen | 6000455RB61 | |
|
||||||||||
GPN 600 B 660 PCR-PE, blau | 72 | 66 | 67,5 | 65 | 62,6 | 13 | 13 | anzeigen | 6000660RB61 | |
|
||||||||||
GPN 600 B 187 PCR-PE, blau | 24 | 18,7 | 20 | 19 | 17,7 | 8,7 | 9,2 | anzeigen | 6000187RB61 | |
|
||||||||||
GPN 600 B 106 PCR-PE, blau | 14 | 10,6 | 11,6 | 10 | 8,8 | 6,9 | 7 | anzeigen | 6000106RB61 | |
|
||||||||||
GPN 600 B 650 PCR-PE, blau | 71 | 65 | 67,3 | 64,5 | 62,3 | 13,3 | 13 | anzeigen | 6000650RB61 | |
|
||||||||||
GPN 600 B 820 PCR-PE, blau | 89 | 82 | 86 | 83,9 | 79,7 | 23,5 | 23 | anzeigen | 6000820RB61 | |
|
||||||||||
GPN 600 B 243 PCR-PE, blau | 30 | 24,3 | 26,4 | 25 | 22,6 | 13,6 | 14 | anzeigen | 6000243RB61 | |
|
||||||||||
GPN 600 B 498 PCR-PE, blau | 56 | 49,8 | 51,6 | 48,5 | 46,1 | 13,5 | 13,3 | anzeigen | 6000498RB61 | |
|
||||||||||
GPN 600 B 379 PCR-PE, blau | 44 | 37,9 | 40 | 38 | 35,6 | 13,8 | 13,8 | anzeigen | 6000379RB61 | |
|
||||||||||
GPN 600 B 775 PCR-PE, blau | 88 | 77,5 | 80 | 76 | 72,9 | 17,2 | 17 | anzeigen | 6000775RB61 | |
|
||||||||||
GPN 600 B 698 PCR-PE, blau | 75 | 69,8 | 71,7 | 68 | 66 | 13,5 | 13 | anzeigen | 6000698RB61 | |
|
||||||||||
GPN 600 B 230 PCR-PE, blau | 28 | 23 | 25 | 24 | 21,6 | 13,8 | 14 | anzeigen | 6000230RB61 | |
|
||||||||||
GPN 600 B 479 PCR-PE, blau | 54 | 47,9 | 50 | 46,5 | 44,1 | 13,6 | 13,5 | anzeigen | 6000479RB61 | |
|
||||||||||
GPN 600 B 355 PCR-PE, blau | 42 | 35,5 | 38,1 | 35,5 | 33,1 | 14 | 14 | anzeigen | 6000355RB61 | |
|
||||||||||
GPN 600 B 790 PCR-PE, blau | 90 | 79 | 82 | 78 | 75,4 | 17,2 | 17 | anzeigen | 6000790RB61 | |
|
||||||||||
GPN 600 B 679 PCR-PE, blau | 73 | 67,9 | 69,5 | 66 | 64,6 | 13,5 | 12,8 | anzeigen | 6000679RB61 | |
|
||||||||||
GPN 600 B 765 PCR-PE, blau | 87 | 76,5 | 79 | 76,5 | 73,4 | 17,2 | 16,8 | anzeigen | 6000765RB61 | |
|
||||||||||
GPN 600 B 439 PCR-PE, blau | 51,5 | 43,9 | 46 | 42 | 40,2 | 13,6 | 13,5 | anzeigen | 6000439RB61 | |
|
||||||||||
GPN 600 B 174 PCR-PE, blau | 21 | 17,4 | 18,8 | 18 | 16,4 | 8,8 | 9,2 | anzeigen | 6000174RB61 | |
|
||||||||||
GPN 600 B 505 PCR-PE, blau | 55 | 50,5 | 53,3 | 51,3 | 48,8 | 14,2 | 14 | anzeigen | 6000505RB61 | |
|
||||||||||
GPN 600 B 160 PCR-PE, blau | 20 | 16 | 17,3 | 16,2 | 14,6 | 8,8 | 9 | anzeigen | 6000160RB61 | |
|
||||||||||
GPN 600 B 840 PCR-PE, blau | 95 | 84 | 87,1 | 83 | 79,9 | 17 | 16,5 | anzeigen | 6000840RB61 | |
|
||||||||||
GPN 600 B 345 PCR-PE, blau | 41 | 34,5 | 37 | 35 | 32,6 | 14 | 14 | anzeigen | 6000345RB61 | |
|
||||||||||
GPN 600 B 413 PCR-PE, blau | 47 | 41,3 | 43,5 | 41,5 | 39,1 | 14 | 14 | anzeigen | 6000413RB61 | |
|
||||||||||
GPN 600 B 585 PCR-PE, blau | 64 | 58,5 | 60,8 | 58 | 55,6 | 13,5 | 13,5 | anzeigen | 6000585RB61 | |
|
||||||||||
GPN 600 B 715 PCR-PE, blau | 77 | 71,5 | 73,4 | 70 | 67,6 | 13 | 13 | anzeigen | 6000715RB61 | |
|
||||||||||
GPN 600 B 740 PCR-PE, blau | 85 | 74 | 76,6 | 73 | 69,9 | 17 | 17 | anzeigen | 6000740RB61 | |
|
||||||||||
GPN 600 B 212 PCR-PE, blau | 26 | 21,2 | 23,3 | 22 | 19,6 | 14 | 14,2 | anzeigen | 6000212RB61 | |
|
||||||||||
GPN 600 B 320 PCR-PE, blau | 38 | 32 | 34 | 32 | 29,6 | 14 | 14 | anzeigen | 6000320RB61 | |
|
||||||||||
GPN 600 B 545 PCR-PE, blau | 60 | 54,5 | 56,2 | 54 | 51,6 | 13,5 | 13,5 | anzeigen | 6000545RB61 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Richtwerte für die Anwendung
Metrisches Gewinde
|
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Artikel
|
MF außen
|
Außenanwendung Regelgewinde
|
Außenanwendung Rohrgewinde
|
MF innen
|
Rohrgewinde innen
|
|||||||||||
GPN 600 B 140 PCR-PE, blau | M 13 x 1 | M 13 x 1,5 | ||||||||||||||
GPN 600 B 625 PCR-PE, blau | M 64 x 1 | M 64 x 4; M 68 x 4 | ||||||||||||||
GPN 600 B 890 PCR-PE, blau | M 95 x 4 | G 3 1/4 | ||||||||||||||
GPN 600 B 398 PCR-PE, blau | M 38 x 1 | M 38 x 1,5 | M 38 x 2 | M 38 x 3 | G 1 1/8 | M 42 x 1 | M 45 x 3 | M 45 x 4 | ||||||||
GPN 600 B 728 PCR-PE, blau | M 76 x 2 | M 80 x 6 | ||||||||||||||
GPN 600 B 146 PCR-PE, blau | M 14 x 1 | M 14 x 1,5 | M 14 | M 18 | G 3/8 | |||||||||||
GPN 600 B 198 PCR-PE, blau | M 22 x 1,5 | M 24 | G 5/8 | |||||||||||||
GPN 600 B 98 PCR-PE, blau | M 9 x 1 | M 9 | M 12 x 1,5 | M 12 | ||||||||||||
GPN 600 B 300 PCR-PE, blau | M 32 x 1 | M 33 x 1,5 | M 33 x 2 | M 34 x 3 | ||||||||||||
GPN 600 B 257 PCR-PE, blau | M 25 x 1 | M 25 x 1,5 | M 25 x 2 | M 28 x 1 | M 28 x 1,5 | M 30 x 3 | M 30 | |||||||||
GPN 600 B 555 PCR-PE, blau | G 1 3/4 | M 58 x 1 | M 58 x 1,5 | M 60 x 3 | G 2 | |||||||||||
GPN 600 B 385 PCR-PE, blau | M 38 x 1 | M 38 x 1,5 | M 38 x 2 | M 38 x 3 | G 1 1/8 | M 42 x 1,5 | M 45 | |||||||||
GPN 600 B 336 PCR-PE, blau | M 32 x 1 | M 32 x 1,5 | M 32 x 2 | M 32 x 3 | M 36 x 1 | M 36 x 1,5 | M 37 x 2 | M 38 x 3 | M 39 | G 1 1/8 | ||||||
GPN 600 B 182 PCR-PE, blau | M 18 x 1 | M 18 x 1,5 | M 18 x 2 | M 18 | M 20 x 1 | G 1/2 | ||||||||||
GPN 600 B 360 PCR-PE, blau | M 35 x 1,5 | M 39 x 1,5 | M 39 x 2 | M 42 x 4 | M 42 | |||||||||||
GPN 600 B 605 PCR-PE, blau | M 64 x 2 | M 65 x 3 | M 68 | |||||||||||||
GPN 600 B 272 PCR-PE, blau | M 26 x 1 | M 26 x 1,5 | M 26 x 2 | M 30 x 1,5 | M 30 x 2 | M 32 x 3 | G 7/8 | |||||||||
GPN 600 B 635 PCR-PE, blau | M 68 x 3 | |||||||||||||||
GPN 600 B 570 PCR-PE, blau | M 60 x 1,5 | M 60 x 2 | M 62 x 4 | |||||||||||||
GPN 600 B 153 PCR-PE, blau | M 17 x 1 | M 18 x 2 | ||||||||||||||
GPN 600 B 203 PCR-PE, blau | M 19 x 1 | M 19 x 1,5 | M 19 x 2 | M 24 x 2 | ||||||||||||
GPN 600 B 525 PCR-PE, blau | M 50 x 1 | M 50 x 1,5 | M 50 x 2 | M 50 x 3 | M 50 x 4 | M 55 x 1 | M 55 x 1,5 | M 56 x 2 | M 58 x 4 | M 60 | ||||||
GPN 600 B 133 PCR-PE, blau | M 12 x 1 | M 12 x 1,5 | M 12 | M 15 x 1 | M 16 | |||||||||||
GPN 600 B 81 PCR-PE, blau | M 7 | M 10 x 1 | M 10 | G 1/8 | ||||||||||||
GPN 600 B 114 PCR-PE, blau | M 10,5 x 1 | M 14 | G 1/4 | |||||||||||||
GPN 600 B 865 PCR-PE, blau | M 90 x 2 | M 95 x 6 | ||||||||||||||
GPN 600 B 815 PCR-PE, blau | M 78 x 1 | M 78 x 1,5 | M 78 x 2 | M 78 x3 | M 78 x 4 | M 85 x 2 | ||||||||||
GPN 600 B 613 PCR-PE, blau | M 60 x 1 | M 60 x 1,5 | M 60 x 2 | M 60 x 3 | M 60 x 4 | M 60 | G 2 | M 64 x 1,5 | M 65 x 2 | G 2 1/4 | ||||||
GPN 600 B 455 PCR-PE, blau | M 48 x 1 | M 48 x 1,5 | M 50 x 3 | M 52 | ||||||||||||
GPN 600 B 660 PCR-PE, blau | M 64 x 1 | M 64 x 1,5 | M 64 x 2 | M 64 x 3 | M 64 x 4 | M 64 | ||||||||||
GPN 600 B 187 PCR-PE, blau | M 22 | |||||||||||||||
GPN 600 B 106 PCR-PE, blau | M 12 x 1 | |||||||||||||||
GPN 600 B 650 PCR-PE, blau | M 68 x 2 | |||||||||||||||
GPN 600 B 820 PCR-PE, blau | G 3 | |||||||||||||||
GPN 600 B 243 PCR-PE, blau | M 24 x 1 | M 24 x 1,5 | M 24 x 2 | M 24 | M 27 x 1 | M 27 x 1,5 | M 28 x 2 | |||||||||
GPN 600 B 498 PCR-PE, blau | G 1 1/2 | M 52 x 1 | M 55 x 4 | |||||||||||||
GPN 600 B 379 PCR-PE, blau | M 40 x 1 | M 40 x 1,5 | M 42 x 2 | M 42 x 3 | G 1 1/4 | |||||||||||
GPN 600 B 775 PCR-PE, blau | M 85 x 6 | G 2 3/4 | ||||||||||||||
GPN 600 B 698 PCR-PE, blau | ||||||||||||||||
GPN 600 B 230 PCR-PE, blau | M 22 x 1 | M 22 x 1,5 | M 22 x 2 | M 22 | M 26 x 1,5 | M 26 x 2 | M 27 | G 3/4 | ||||||||
GPN 600 B 479 PCR-PE, blau | M 45 x 1 | M 45 x 1,5 | M 45 x 2 | M 45 x 3 | M 45 x 4 | M 45 | M 50 x 1 | M 50 x 1,5 | M 52 x 3 | G 1 3/4 | ||||||
GPN 600 B 355 PCR-PE, blau | M 34 x 1 | M 34 x 1,5 | M 34 x 2 | M 34 x 3 | M 38 x 1 | M 38 x 1,5 | M 39 x 2 | M 40 x 3 | M 42 | |||||||
GPN 600 B 790 PCR-PE, blau | M 85 x 4 | |||||||||||||||
GPN 600 B 679 PCR-PE, blau | G 2 1/4 | M 72 x 3 | ||||||||||||||
GPN 600 B 765 PCR-PE, blau | M 75 x 1 | M 75 x 1,5 | M 75 x 2 | M 75 x 3 | M 75 x 4 | G 2 1/2 | M 80 x 2 | |||||||||
GPN 600 B 439 PCR-PE, blau | M 48 x 3 | G 1 1/2 | ||||||||||||||
GPN 600 B 174 PCR-PE, blau | M 17 x 1 | M 20 x 1,5 | M 20 x 2 | |||||||||||||
GPN 600 B 505 PCR-PE, blau | M 50 x 1 | M 50 x 1,5 | M 50 x 2 | M 50 x 3 | M 50 x 4 | M 55 x 3 | M 56 x 4 | |||||||||
GPN 600 B 160 PCR-PE, blau | M 15 x 1 | M 15 x 1,5 | ||||||||||||||
GPN 600 B 840 PCR-PE, blau | G 2 3/4 | M 90 x 4 | M 90 x 6 | |||||||||||||
GPN 600 B 345 PCR-PE, blau | M 33 x 1 | M 33 x 1,5 | M 33 x 2 | M 33 x 3 | M 33 | G 1 | M 37 x 1 | M 37 x 1,5 | M 38 x 2 | M 39 x 3 | M 40 x 4 | |||||
GPN 600 B 413 PCR-PE, blau | M 40 x 1 | M 40 x 1,5 | M 40 x 2 | M 40 x 3 | M 45 x 2 | M 48 | G 1 3/8 | |||||||||
GPN 600 B 585 PCR-PE, blau | M 62 x 2 | M 64 x 4 | ||||||||||||||
GPN 600 B 715 PCR-PE, blau | M 75 x 2 | G 2 1/2 | ||||||||||||||
GPN 600 B 740 PCR-PE, blau | M 80 x 4 | |||||||||||||||
GPN 600 B 212 PCR-PE, blau | G 1/2 | M 24 x 1,5 | ||||||||||||||
GPN 600 B 320 PCR-PE, blau | M 30 x 1 | M 30 x 1,5 | M 30 x 2 | M 30 x 3 | M 30 | G 7/8 | M 34 x 1 | M 35 x 1,5 | M 35 x 2 | M 36 x 3 | ||||||
GPN 600 B 545 PCR-PE, blau | M 60 x 4 |
*Diese Größen werden mit Bohrung geliefert.
Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Bolzen, Stifte und Rohrenden bitte nach den Funktionsmaßen D und E auswählen.
Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.
Produktvorteile
![<p><strong>Vielseitiger.</strong></p>](/de/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Vielseitiger.
![<p><strong>Besser.</strong></p>](/de/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Besser.
![<p><strong>Ressourcenschonender.</strong></p>](/de/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
