Schutzabdeckung - GPN 695
Anwendung Schutzabdeckung - GPN 695
CAD f?r Website
Schutzabdeckungen – GPN 695
Die Schutzabdeckungen GPN 695 sind passend für Ringstutzen nach DIN 7642 Form B und E sowie für nicht genormte Ringstutzen. Der Klemmring sitzt in der Ringöffnung der Hohlschraube und verhindert das Eindringen von Schmutz.
- Schutzabdeckungen für den Außenschutz
Neuware

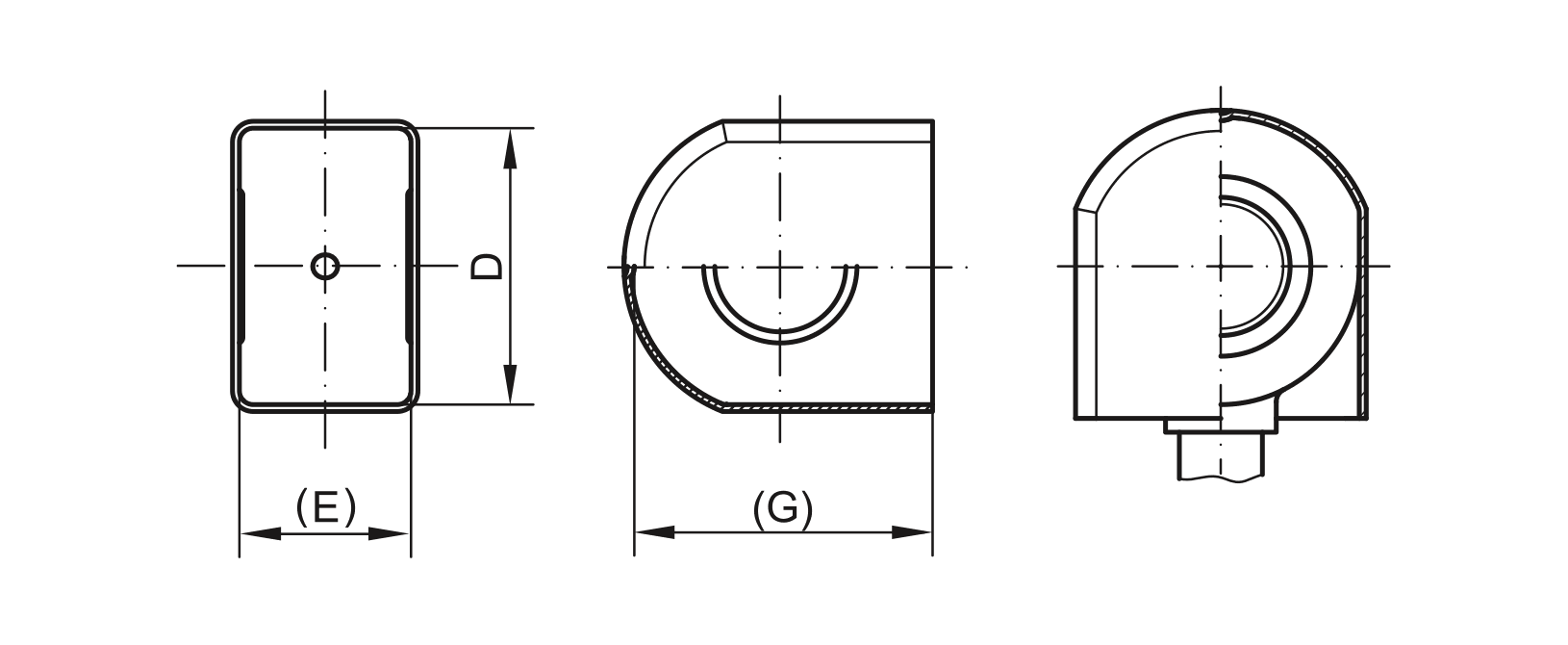

Abmessungen
|
Anwendbar für Ringanschlüsse. |
Maße |
||||||
|---|---|---|---|---|---|---|---|
|
Artikel
|
Rohraußendurchmesser
|
D
|
E
|
G
|
CAD
|
Bestell-Nr.
|
|
| GPN 695 BE 6 PE-HD, gelb | 6 | 17 | 9,8 | 19,6 | anzeigen | 69500060000 | |
|
|
|||||||
| GPN 695 BE 8 PE-HD, gelb | 8 | 20 | 11,6 | 23,5 | anzeigen | 69500080000 | |
|
|
|||||||
| GPN 695 BE 10 PE-HD, gelb | 10 | 24 | 13,8 | 27,6 | anzeigen | 69500100000 | |
|
|
|||||||
| GPN 695 BE 12 PE-HD, gelb | 12 | 28 | 15,8 | 31,2 | anzeigen | 69500120000 | |
|
|
|||||||
| GPN 695 BE 15 PE-HD, gelb | 15 | 32,2 | 19,6 | 35,3 | anzeigen | 69500150000 | |
|
|
|||||||
| GPN 695 BE 18 PE-HD, gelb | 18 | 40 | 24,8 | 43 | anzeigen | 69500180000 | |
|
|
|||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Produktvorteile
Passender.
Passend für Ringstutzen nach DIN 7642 Form B und E.
Besser.
Klemmring sitzt in der Ringöffnung der Hohlschraube und verhindert das Eindringen von Schmutz. Auch für nicht genormte Ringstutzen einsetzbar.
