Capuchons de protections VDA - GPN 242
Les capuchons de protection VDA GPN 242 conviennent pour la protection des raccords des connecteurs rapides VDA et pour les variantes avec ou sans dispositif anti-torsion. Le design symetrique permet un montage automatisé et la surface extérieur striée garantit un démontage rapide. Les colliers de serrage permettent d'égaliser la pression. Ainsi, les connecteurs rapides VDA sont protégés jusqu’au chanfrein. Le plastique utilisé est composé de matière recyclée post-consommation.
- Capuchons de protection VDA pour connecteurs QC VDA PS3
- Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
- La matière recyclée utilisée est certifiée par le Blue Angel

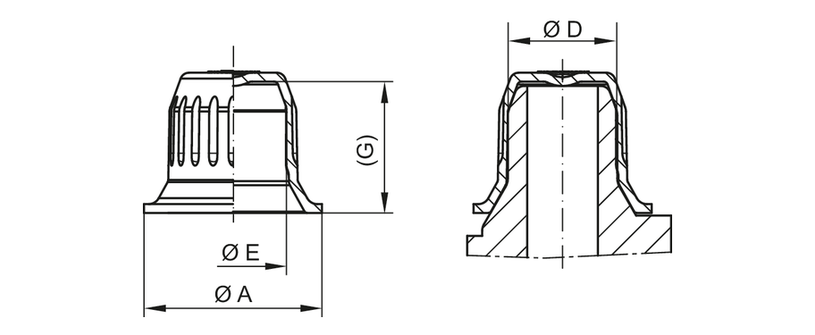

Dimensions
Applicable pour
|
Dimensions
|
|||||||
---|---|---|---|---|---|---|---|---|
Article
|
Buse VDA NW
|
D
|
A
|
E
|
G
|
CAD
|
Référence
|
|
Nouveau GPN 242 NW 6 PCR-PE, bleu | 6 | 10,4 | 18,2 | 10,1 | 13,9 | afficher | 24200060000 | |
|
||||||||
Nouveau GPN 242 NW 8 PCR-PE, bleu | 8 | 12,4 | 20,2 | 12,1 | 14,9 | afficher | 24200080000 | |
|
||||||||
Nouveau GPN 242 NW 12 PCR-PE, bleu | 12 | 16,3 | 23,5 | 16 | 14,9 | afficher | 24200120000 | |
|
||||||||
Nouveau GPN 242 NW 14 PCR-PE, bleu | 14 | 17,7 | 24 | 17 | 12,9 | afficher | 24200140000 | |
|
||||||||
Nouveau GPN 242 NW 16 PCR-PE, bleu | 16 | 22,3 | 30,6 | 22 | 16,9 | afficher | 24200160000 | |
|
||||||||
Nouveau GPN 242 NSC 16 PCR-PE, bleu | 16 | 23 | 29,1 | 20,2 | 17,2 | afficher | 24201160000 | |
|
||||||||
Nouveau GPN 242 NW 20 PCR-PE, bleu | 20 | 26,3 | 35,2 | 26 | 17,4 | afficher | 24200200000 | |
|
||||||||
Nouveau GPN 242 NW 32 PCR-PE, bleu | 32 | 38,8 | 47,4 | 38,2 | 18,4 | afficher | 24200320000 | |
|
Dimensions en mm
L'article est composé de 98 % de PCR-PE et de 2 % de couleur basée sur un support PIR. Le plastique utilisé est composé à 100 % de PCR.
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
Avantages qualité
Plus respectueux de nos ressources.
Plus adapté.
Salle propre.
Plus performant.
