Bouchons à faible épaisseur - GPN 602
Les bouchons à faible épaisseur GPN 602 peuvent être utilisés comme capuchons ou bouchons. Ils conviennent pour protéger les filetages externes ou les taraudages et les ouvertures. Sa paroi fine permet un montage et un démontage plus rapides ainsi qu’une plus faible consommation de matière lors de la production. Sa forme conique permet de compenser les écarts de tolérances.
- Bouchons à faible épaisseur pour une protection intérieure et extérieure
- Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande

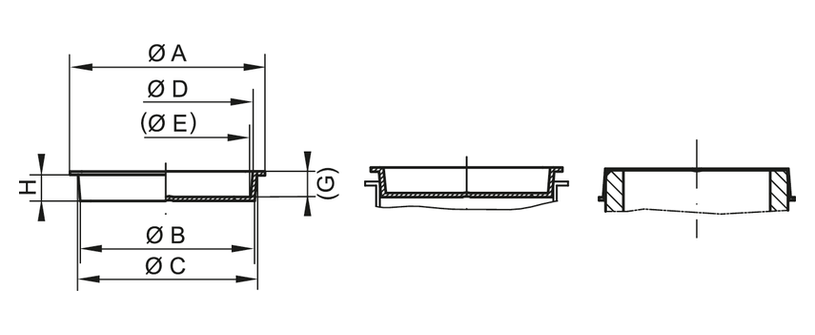

Dimensions
![Dessin Bouchons à parois minces - GPN 601+602 Dessin Bouchons à paroi mince - GPN 601+602](/fr/dam/jcr:05857e48-eb46-4557-bea6-65ef11f2f16f/gpn-601-602-cad.png)
Application intérieure
|
Application extérieure
|
Application intérieure
|
||||||||
---|---|---|---|---|---|---|---|---|---|---|
Article
|
A
|
B
|
C
|
D
|
E
|
G
|
H
|
CAD
|
Référence
|
|
GPN 602 D 1055* | 110 | 103 | 105 | 104 | 102 | 17 | 16 | afficher | 60210550000 | |
|
||||||||||
GPN 602 D 1070 | 117 | 104,5 | 107 | 106 | 103,5 | 17,2 | 16 | afficher | 60210700000 | |
|
||||||||||
GPN 602 D 1090 | 117 | 106 | 109 | 107,5 | 106 | 18,4 | 17 | afficher | 60210900000 | |
|
||||||||||
GPN 602 D 1230 | 130 | 119,5 | 123 | 122 | 118 | 24,4 | 23 | afficher | 60212300000 | |
|
||||||||||
GPN 602 D 1290 | 136 | 126 | 129 | 128 | 125 | 26,5 | 25 | afficher | 60212900000 | |
|
||||||||||
GPN 602 D 1306 | 136,5 | 128 | 130,6 | 129 | 127 | 24,2 | 23 | afficher | 60213060000 | |
|
||||||||||
GPN 602 D 1380 | 144 | 135 | 138 | 137 | 134 | 24,4 | 23 | afficher | 60213800000 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
* Ce taille est fournie avec un alésage.
