Bouchons à languette - GPN 308

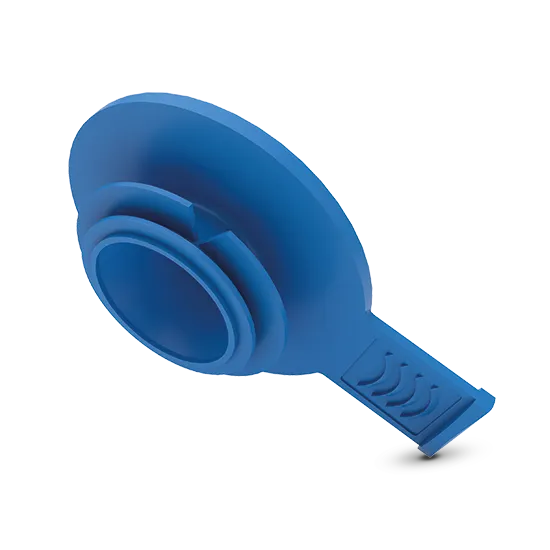

Les bouchons à languette GPN 308 conviennent pour protéger les perçages et les filetages internes. La languette de préhension innovante au design breveté permet un démontage très rapide. Les différentes tailles de la série protègent différentes tailles de filetages et les lamelles souples permettent de compenser les écarts de tolérance importants.
- Bouchons à languette pour une protection intérieure
- Deux variantes durables fabriquées à partir de matériaux recyclés post-consommation sont disponibles
Dimensions
![Dessin bouchon de poignée - GPN 308 CAO pour site web](/fr/dam/jcr:f58fa9a1-327c-460c-8aed-ca42247cf86f/gpn-308-griffstopfen-cad-web.png)
Dimensions
|
||||||||
---|---|---|---|---|---|---|---|---|
Article
|
A
|
B
|
C
|
H
|
N
|
CAD
|
Référence
|
|
GPN 308 SL 132 | 19 | 9 | 13,2 | 9 | 25 | afficher | 30801320073 | |
|
||||||||
GPN 308 SL 165 | 22,7 | 12 | 16,5 | 7 | 27 | afficher | 30801650073 | |
|
||||||||
GPN 308 SL 195 | 30 | 15,5 | 19,5 | 8 | 31 | afficher | 30801950073 | |
|
||||||||
GPN 308 SL 238 | 34,3 | 19,3 | 23,8 | 9,5 | 32 | afficher | 30802380073 | |
|
||||||||
GPN 308 SL 276 | 40 | 22,5 | 27,6 | 9,5 | 35 | afficher | 30802760073 | |
|
||||||||
GPN 308 SL 345 | 45 | 29,9 | 34,5 | 10 | 38 | afficher | 30803450073 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
Guide d'application
Article
|
Filetage pour tuyau
|
Filet unifié
|
Filetage métrique standard
|
|
---|---|---|---|---|
GPN 308 SL 132 | 1/8 | 7/16 | M 10 | M 12 | |
GPN 308 SL 165 | 1/4 | 1/2 | 5/8 | 9/16 | M 14 | M 16 | |
GPN 308 SL 195 | 3/8 | 3/4 | M 18 | M 20 | |
GPN 308 SL 238 | 1/2 | 5/8 | 7/8 | M 22 | M 24 | |
GPN 308 SL 276 | 3/4 | 1 1/16 | 1 1/8 | M 26 | M 28 | |
GPN 308 SL 345 | 1 | 1 1/4 | 1 3/8 | M 30 | M 36 |
Ce tableau d'application est un guide. Nous serons heureux de vous envoyer des échantillons d'essai gratuits. Pour les trous et alésages non filetés, veuillez choisir en fonction des dimensions fonctionnelles B et C.
Avantages qualité
![<p><<strong>strong>Gain de temps.</strong></p>](/fr/dam/jcr:f9b9e149-d63c-4254-a0a9-b71da2fc52cc/kapsto-icon-zeitsparend.png)
<strong>Gain de temps.
![<p><strong>Plus polyvalent.</strong></p>](/fr/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Plus polyvalent.
![<p><strong>Plus performant.<strong></p>](/fr/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Plus performant.
![<p><strong>Plus respectueux de nos ressources.</strong></p>](/fr/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Plus respectueux de nos ressources.
Mélange de matériaux recyclés post-consommation et de matériaux vierges
