Bouchon à vis avec rondelle d'étanchéité - GPN 804

Image d'application, application, site web

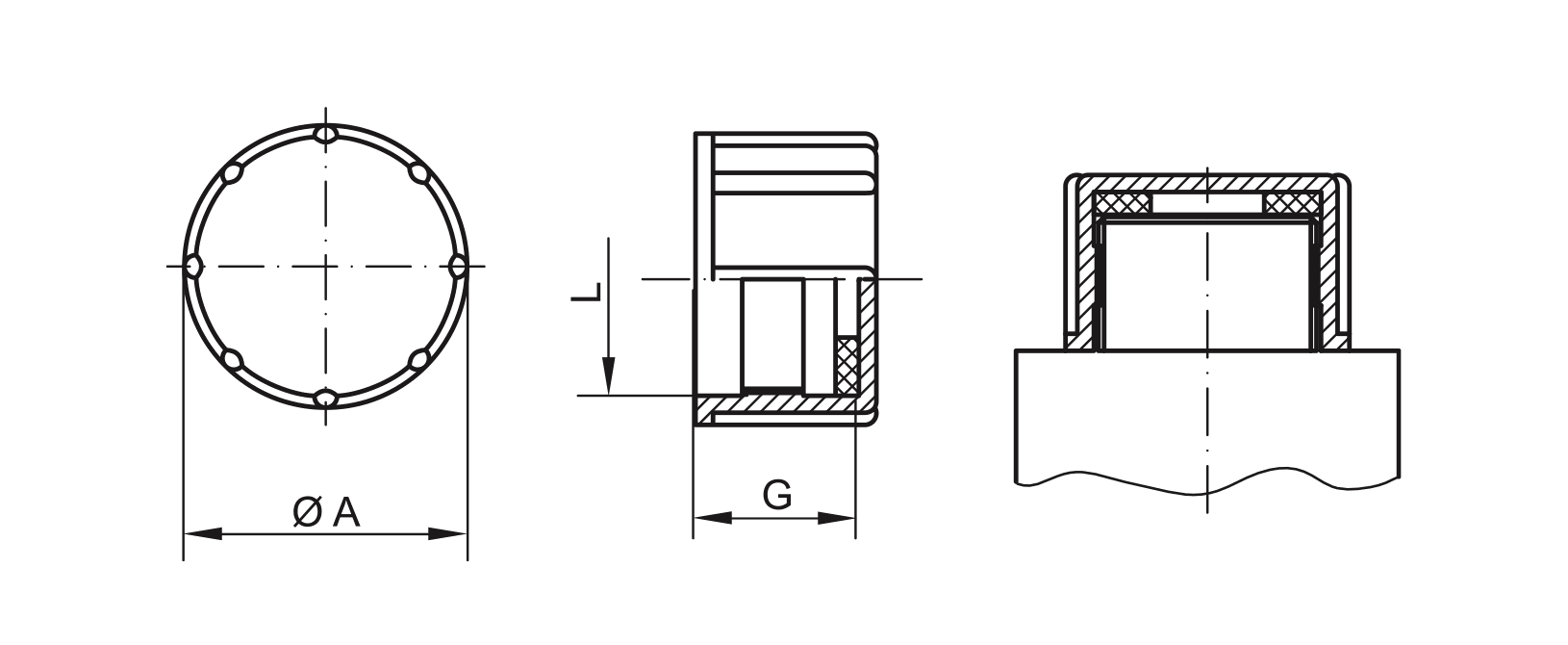

Dessin bouchon fileté avec rondelle d'étanchéité - GPN 804

Capuchons filetés avec joint d'étanchéité - GPN 804

Les capuchons filetés avec joint d’étanchéité GPN 804 conviennent à un large éventail de filetages tels que les filetages métriques, les filetages tubulaires et les filetages américains. Le capuchon fileté est doté d’un joint en caoutchouc nitrile-butadiène (NBR), qui répond à des exigences élevées en matière d’étanchéité. Les nervures extérieure facilitent la prise en main et permettent un montage simple à la main.

Capuchons filetés avec bague d’étanchéité pour une protection extérieure

plus d'avantages

Matière vierge

Dimensions

Teinte

jaune

Matière

PE-HD

Fiches techniques

afficher

	Applicable pour	Dimensions
Article	L	A	G	CAD	Référence
GPN 804 3/4 - 16 UNF PE-HD, jaune	3/4 - 16 UNF	24	18	afficher	80459480000

GPN 804 9/16 - 18 UNF PE-HD, jaune	9/16 - 18 UNF	18	12	afficher	80464560000

GPN 804 G 1 PE-HD, jaune	G 1	39	14	afficher	80435220000

GPN 804 G 1 1/4 PE-HD, jaune	G 1 1/4	47,7	17,7	afficher	80432180000

GPN 804 G 1/2 PE-HD, jaune	G 1/2	25	14	afficher	80404370000

GPN 804 G 1/4 PE-HD, jaune	G 1/4	18	12	afficher	80403550000

GPN 804 G 3/4 PE-HD, jaune	G 3/4	32	14	afficher	80436180000

GPN 804 G 3/8 PE-HD, jaune	G 3/8	21	12	afficher	80404260000

GPN 804 M 8 x 1 PE-HD, jaune	M 8 x 1	12	8	afficher	80408100000

GPN 804 M 12 x 1 PE-HD, jaune	M 12 x 1	16	12	afficher	80412100000

GPN 804 M 12 x 1,5 PE-HD, jaune	M 12 x 1,5	16	12	afficher	80412150000

GPN 804 M 14 x 1,5 PE-HD, jaune	M 14 x 1,5	18	12	afficher	80414150000

GPN 804 M 16 x 1,5 PE-HD, jaune	M 16 x 1,5	21	12	afficher	80416150000

GPN 804 M 18 x 1,5 PE-HD, jaune	M 18 x 1,5	22	12	afficher	80418150000

GPN 804 M 20 x 1,5 PE-HD, jaune	M 20 x 1,5	25	14	afficher	80420150000

GPN 804 M 22 x 1,5 PE-HD, jaune	M 22 x 1,5	28	14	afficher	80422150000

GPN 804 M 24 x 1,5 PE-HD, jaune	M 24 x 1,5	30	14	afficher	80424150000

GPN 804 M 26 x 1,5 PE-HD, jaune	M 26 x 1,5	34	11	afficher	80426150000

GPN 804 M 30 x 2 PE-HD, jaune	M 30 x 2	38	14	afficher	80430200000

GPN 804 M 36 x 1,5 PE-HD, jaune	M 36 x 1,5	44	17	afficher	80436150000

GPN 804 M 36 x 2 PE-HD, jaune	M 36 x 2	44	17	afficher	80436200000

GPN 804 M 42 x 2 PE-HD, jaune	M 42 x 2	50	15	afficher	80442200000

GPN 804 M 45 x 1,5 PE-HD, jaune	M 45 x 1,5	53	15	afficher	80445150000

GPN 804 M 45 x 2 PE-HD, jaune	M 45 x 2	53	15	afficher	80445200000

GPN 804 M 52 x 2 PE-HD, jaune	M 52 x 2	60	15	afficher	80452200000

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
