Protecteurs de brides - GPN 640
Les protecteurs de brides GPN 640 protègent les brides SAE contre les dommages et la saleté et restent bien en place grâce à des lamelles de fixation et des ergots de positionnement. L’anneau de préhension facilite la manutention et les lamelles permettent de compenser les écarts de tolérance importants.
- Protecteurs de brides pour une protection intérieure

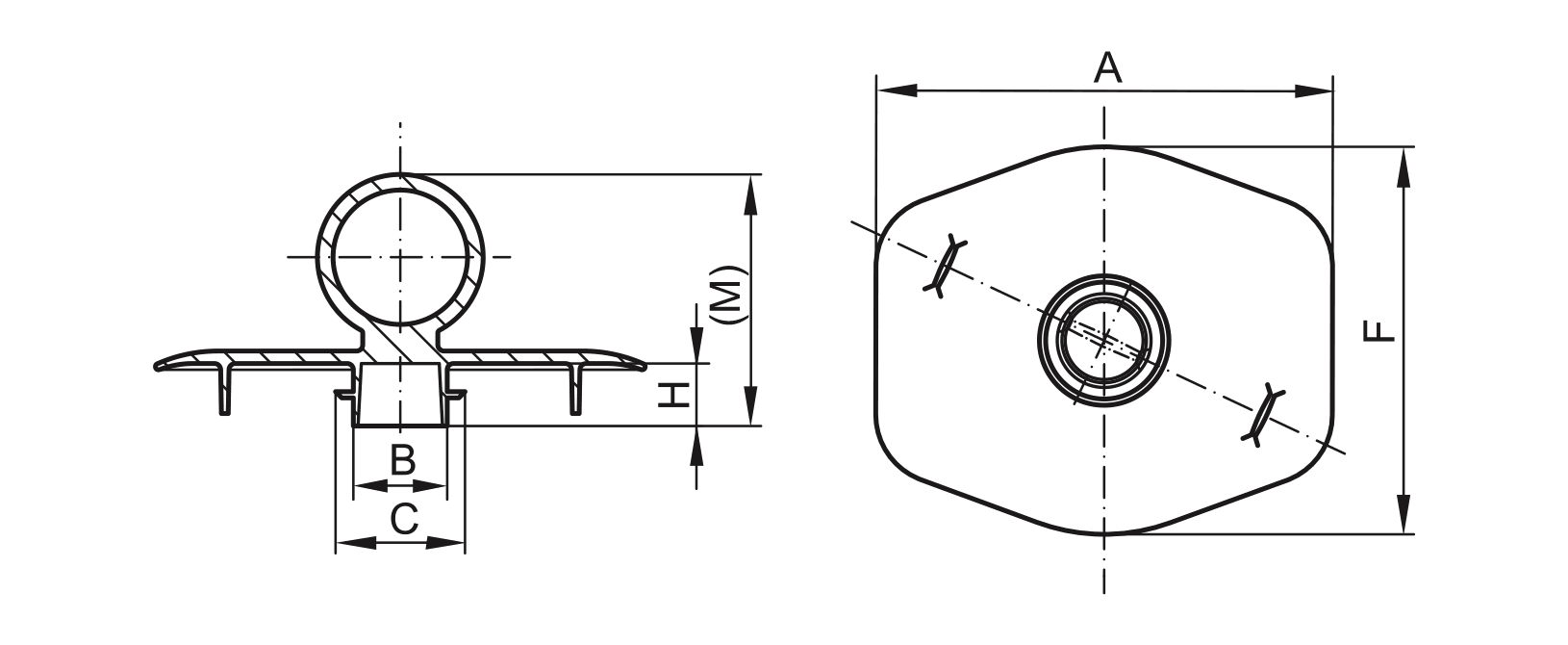

Dimensions
![Dessin Couvertures de brides - GPN 640 Dessin Couvercles de brides - GPN 640](/fr/dam/jcr:839d9dd6-360d-4ecf-800b-c4783aff26bf/gpn-640-flanschabdeckungen-cad-web.png)
Applicable pour
|
Dimensions
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
Article
|
Dimension de la bride
|
A
|
F
|
B
|
C
|
H
|
M
|
CAD
|
Référence
|
|
GPN 640 HD 1 | 1 | 83 | 72 | 20 | 27 | 10 | 40,3 | afficher | 64031780000 | |
|
||||||||||
GPN 640 HD 1 1/4 | 1 1/4 | 98 | 81 | 26,5 | 33,5 | 10 | 40,3 | afficher | 64035880000 | |
|
||||||||||
GPN 640 HD 1/2 | 1/2 | 58 | 50 | 8,5 | 14,3 | 10 | 40,3 | afficher | 64035860000 | |
|
||||||||||
GPN 640 HD 3/4 | 3/4 | 73 | 62 | 15 | 20,7 | 10 | 40,3 | afficher | 64035870000 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
