ECO Protection universelle Bouchon - GPN 400

Application, ECO Protection universelle Bouchon- GPN 400

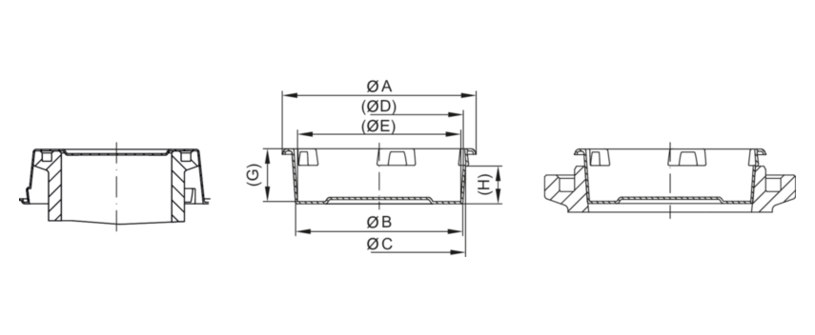

Dessin, ECO Protection universelle- GPN 400

Protecteurs universels ECO - GPN 400

Le protecteur universel ECO GPN 400 peut être utilisé comme capuchon ou bouchon. Il protège les filetages externes, les boulons et les tubes et tuyauxes, ainsi que les filetages internes et les perçages. Avec ce protecteur universel thermoformé, la consommation de matière est réduite jusqu’à 70 %. Son design empilable permet de réduire jusqu’à 75 % le volume de transport et de stockage.

Protecteur universel ECO pour une protection intérieure et extérieure

plus d'avantages

Matière vierge

Dimensions

Teinte

jaune

Matière

Fiches techniques

afficher

		Application intérieure		Application extérieure			Application intérieure
Article	A	B	C	D	E	G	H	CAD	Référence
GPN 400 C 585 PS, jaune	70,2	56,4	58,6	57,9	55,9	22,5	15	afficher	40005850000

GPN 400 C 598 PS, jaune	70,2	57,7	59,9	59,2	57,3	22,5	15	afficher	40005980000

GPN 400 C 611 PS, jaune	70,2	59	61,3	60,3	58,5	22,5	15	afficher	40006110000

GPN 400 C 624 PS, jaune	82	60,3	62,5	61,8	59,8	22,5	15	afficher	40006240000

GPN 400 C 635 PS, jaune	82	61,4	63,6	62,9	60,9	22,5	15	afficher	40006350000

GPN 400 C 648 PS, jaune	82	62,7	64,9	64,2	62,2	22,5	15	afficher	40064800000

GPN 400 C 660 PS, jaune	82	63,9	66,1	65,4	63,3	22,5	15	afficher	40066000000

GPN 400 C 673 PS, jaune	82	65,4	67,5	66,9	64,9	22,5	15	afficher	40067300000

GPN 400 C 686 PS, jaune	82	66,5	68,7	67,9	66	22,5	15	afficher	40006860000

GPN 400 C 699 PS, jaune	82	67,8	70	69,2	67,3	22,5	15	afficher	40006990000

GPN 400 C 712 PS, jaune	82	69,1	71,3	70,5	68,6	22,5	15	afficher	40007120000

GPN 400 C 725 PS, jaune	82	70,4	72,5	71,8	69,9	22,5	15	afficher	40007250000

GPN 400 C 738 PS, jaune	82	71,7	73,9	73,1	71,2	22,5	15	afficher	40007380000

GPN 400 C 751 PS, jaune	92	73	75,2	74,4	72,5	22,5	15	afficher	40007510000

GPN 400 C 768 PS, jaune	92	74,3	76,9	76,1	73,8	25,4	18	afficher	40007680000

GPN 400 C 785 PS, jaune	92	75,9	78,6	77,8	75,5	25,4	18	afficher	40007850000

GPN 400 C 802 PS, jaune	92	77,7	80,3	79,5	77,2	25,4	18	afficher	40008020000

GPN 400 C 819 PS, jaune	92	79,4	81,9	81,2	78,9	25,4	18	afficher	40008190000

GPN 400 C 836 PS, jaune	101	81,1	83,7	82,9	80,6	25,4	18	afficher	40008360000

GPN 400 C 853 PS, jaune	101	82,8	85,4	84,7	82,3	25,4	18	afficher	40008530000

GPN 400 C 870 PS, jaune	101	84,4	87,1	86,3	83,9	25,4	18	afficher	40008700000

GPN 400 C 887 PS, jaune	101	86,2	88,7	88	85,7	25,4	18	afficher	40008870000

GPN 400 C 902 PS, jaune	101	87,7	90,3	89,5	87,2	25,4	18	afficher	40009020000

GPN 400 C 917 PS, jaune	101	89,1	91,7	91	88,6	25,4	18	afficher	40009170000

GPN 400 C 934 PS, jaune	112	91	93,5	92,7	90,3	25,4	18	afficher	40009340000

GPN 400 C 951 PS, jaune	112	92,7	95,3	94,3	91,9	25,4	18	afficher	40009510000

GPN 400 C 969 PS, jaune	112	94	96,9	96,2	93,4	28,4	21	afficher	40009690000

GPN 400 C 990 PS, jaune	112	96,1	99,1	98,3	95,5	28,4	21	afficher	40009900000

GPN 400 C 1007 PS, jaune	112	97,6	100,8	100	97,1	28,4	21	afficher	40010070000

GPN 400 C 1025 PS, jaune	118	99,6	102,6	102,3	99,1	28,4	21	afficher	40010250000

GPN 400 C 1046 PS, jaune	118	101,6	104,6	104,3	101,1	28,4	21	afficher	40010460000

GPN 400 C 1076 PS, jaune	118	104,6	107,6	107,4	104,1	28,4	21	afficher	40010760000

GPN 400 C 1088 PS, jaune	118	105,8	108,8	108,5	105,3	28,4	21	afficher	40010880000

GPN 400 C 1109 PS, jaune	132	107,9	110,9	110,6	107,3	28,4	21	afficher	40011090000

GPN 400 C 1129 PS, jaune	132	109,7	112,9	112,1	109,1	28,4	21	afficher	40011290000

GPN 400 C 1145 PS, jaune	132	111,4	114,5	114,1	110,9	28,4	21	afficher	40011450000

GPN 400 C 1170 PS, jaune	132	113,7	117,1	116,2	113,2	31,3	24	afficher	40011700000

GPN 400 C 1195 PS, jaune	132	116,1	119,5	119	115,6	31,3	24	afficher	40011950000

GPN 400 C 1219 PS, jaune	132	118,5	121,9	121,1	118	31,3	24	afficher	40012190000

GPN 400 C 1231 PS, jaune	142	119,8	123,2	122,2	119,1	31,3	24	afficher	40012310000

GPN 400 C 1256 PS, jaune	142	122,2	125,6	124,8	121,6	31,3	24	afficher	40012560000

GPN 400 C 1280 PS, jaune	142	124,4	128	127,2	123,7	31,3	24	afficher	40012800000

GPN 400 C 1306 PS, jaune	142	127	130,5	130	126,4	31,3	24	afficher	40013060000

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.

Pour ces articles, les écarts de couleur ainsi que les points noirs, qui ne peuvent être complètement évités en raison de la technologie de production, sont autorisés. Nous recommandons que des tests fonctionnels soient effectués avant la production en série.
