HV-Schutz – GPN 395 Form D

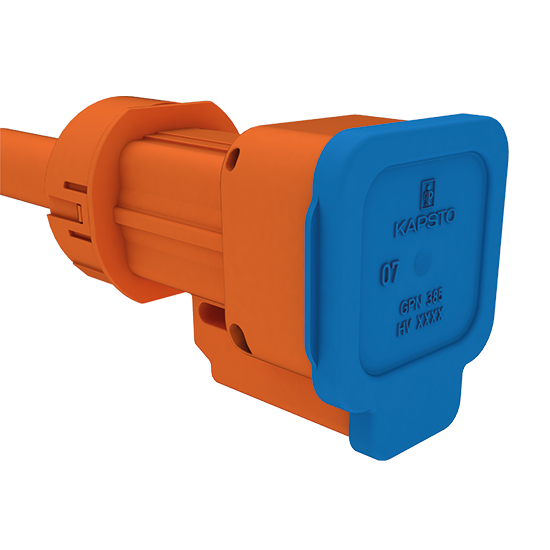

Der HV-Schutz GPN 395 Form D eignet sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Er bewahrt Stecker, z. B. im Bereich von Akkus, DC/DC-Umrichter, Bordladegeräten, Elektrosteckleisten und Hochspannungsverteilung, vor Korrosion, mechanischer Beschädigung und bieten Schutz vor Spritzwasser gemäß Schutzklasse IPX4. Die Steckerabdeckung besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


HV-Schutz für den Außenschutz


Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich


Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel


Diese neue Normreihe befindet sich aktuell in Entwicklung und wird bald erhältlich sein. Die aufgeführten Angaben sind entsprechend vorläufig und können sich ändern. Gerne berät Sie unser Team bei Fragen.

più vantaggi

Dimensioni

Zeichnung GPN 395 Form D - HV-Schutz
Colori standard
blu riciclato
Materiale
PCR-PE
Dimensioni
Articolo
I
J
M
CAD
N. ordine
Disponibile a breve GPN 395 HV 60-4 PCR-PE, blu riciclato 30,2 30,2 24,1 39505010000
Disponibile a breve GPN 395 HVA 280 PCR-PE, blu riciclato 28,8 18,5 15,5 39506020000
Disponibile a breve GPN 395 HVU 280 PCR-PE, blu riciclato 25,7 16,6 23,8 39506040000

Dimensioni in mm

Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.

Valori di riferimento per l'impiego

Articolo
Conexiuni de contact
Disponibile a breve GPN 395 HV 60-4 PCR-PE, blu riciclato HVR
  • 4
Disponibile a breve GPN 395 HVA 280 PCR-PE, blu riciclato HVA
  • 2
Disponibile a breve GPN 395 HVU 280 PCR-PE, blu riciclato HVU
  • 2

Artykuł składa się w 98 % z PCR-PE i w 2 % z barwnika na nośniku PIR. Zastosowane tworzywo sztuczne składa się w 100 % z PCR.

Per questi articoli, le deviazioni di colore così come i punti neri, che non possono essere completamente evitati a causa della tecnologia di produzione, sono ammissibili. Raccomandiamo di effettuare dei test funzionali prima della produzione in serie.

Vantaggi qualitativi

<p><strong>Salvaguardando le risorse.</strong></p>

Salvaguardando le risorse.

La plastica utilizzata consiste del 100 % di materiale riciclato.
<p><strong>Più adatto.</strong></p>

Più adatto.

Protezione per sistemi di connettori ad alta tensione – design esclusivo.
<p><strong>Più rapido.</strong></p>

Più rapido.

Montaggio e smontaggio rapidi.
<p><strong>Maggiore tenuta.</strong></p>

Maggiore tenuta.

Protezione contro gli spruzzi d'acqua da qualsiasi direzione (IPX4) in relazione al design ed alla qualità del connettore specifico.
Maggiore igiene.
Maggiore igiene.
Produzione secondo VDA volume 19 e ISO 16232 nella camera bianca appositamente allestita, possibile su richiesta.
