Cappuccio di protezione universale con linguetta anulare - GPN 615

La protezione universale con linguetta anulare GPN 615 si può utilizzare come tappo o cappuccio per proteggere filettature interne, tubi, tubi flessibili e aperture. La conicità consente di bypassare le tolleranze in maniera ottimale. La linguetta anulare piatta garantisce che non vi sia alcuna perdita di spazio costruttivo e assicura montaggio e smontaggio rapidi.

Protezione universale per protezione interna ed esterna
Possibile produzione secondo ISO 16232 nella camera bianca appositamente allestita
Sono disponibili due varianti sostenibili realizzate in riciclato post-consumo

più vantaggi

100% riciclato post-consumo

Miscela riciclata

Materiale Vergine

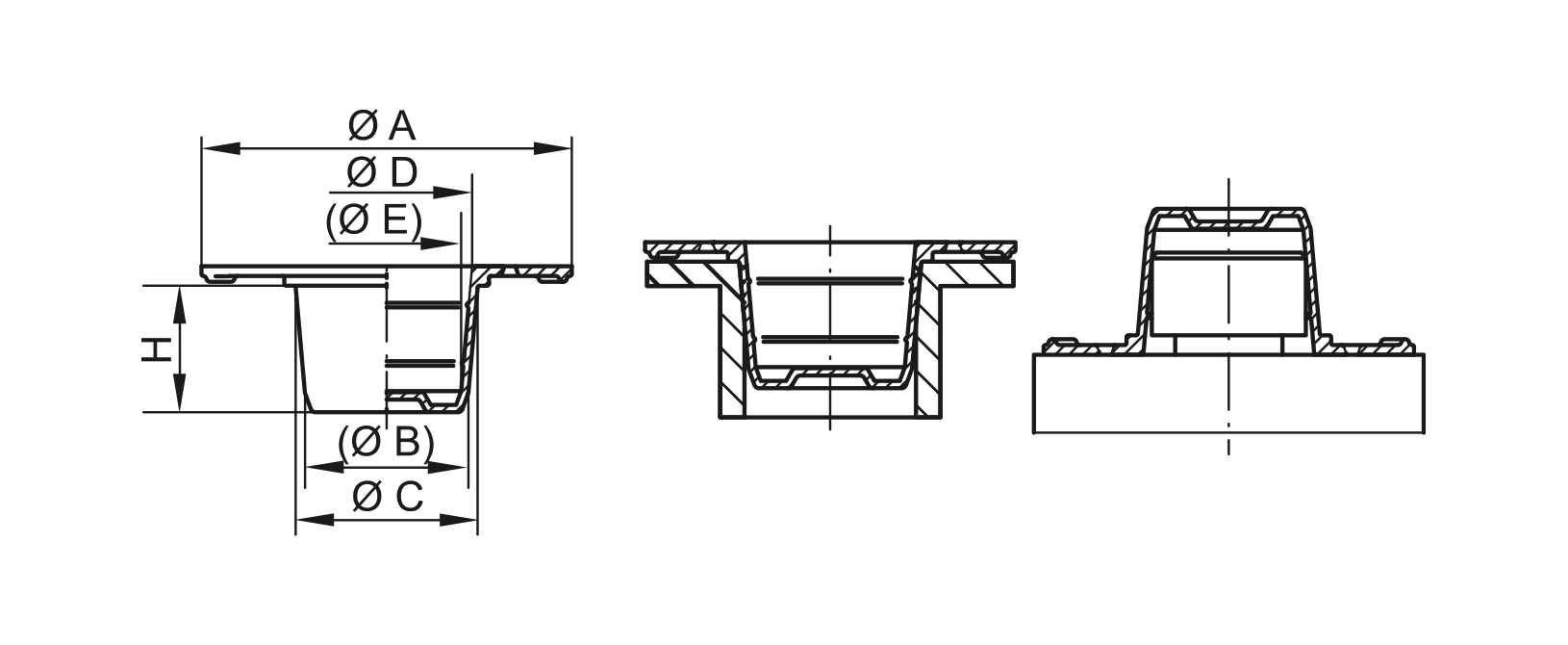

Dimensioni

Colori standard

giallo

Materiale

PCR-PE / PE-LD

Scheda tecnica

mostrare

Visualizzate i prezzi e le condizioni direttamente online qui e ordinate ancora più facilmente.

		Applicazione interna		Applicazione esterna		Applicazione interna
Articolo	A	B	C	D	E	H	CAD	N. ordine
GPN 615 UL 88 PCR-PE / PE-LD, giallo	29	7,6	9,1	7,7	6,2	10	mostrare	61500880073

GPN 615 UL 91 PCR-PE / PE-LD, giallo	29	7,8	9,5	8	6,3	10	mostrare	61500910073

GPN 615 UL 107 PCR-PE / PE-LD, giallo	29	9,5	11,1	9,6	7,9	10	mostrare	61501070073

GPN 615 UL 114 PCR-PE / PE-LD, giallo	29	10,2	11,9	10,3	8,6	10	mostrare	61501140073

GPN 615 UL 127 PCR-PE / PE-LD, giallo	29	11,5	13,1	11,6	9,9	10	mostrare	61501270073

GPN 615 UL 147 PCR-PE / PE-LD, giallo	32	13,1	14,9	13,6	11,6	12	mostrare	61501470073

GPN 615 UL 152 PCR-PE / PE-LD, giallo	34	13,5	15,2	14,1	12,1	12	mostrare	61501520073

GPN 615 UL 167 PCR-PE / PE-LD, giallo	34	14,9	17	15,6	13,4	13	mostrare	61501670073

GPN 615 UL 187 PCR-PE / PE-LD, giallo	38	17	19,2	17,5	15,3	13	mostrare	61501870073

GPN 615 UL 207 PCR-PE / PE-LD, giallo	40	18,6	21,1	19,5	16,9	15	mostrare	61502070073

GPN 615 UL 241 PCR-PE / PE-LD, giallo	46	21,5	24,7	22,9	19,8	18	mostrare	61502410073

GPN 615 UL 309 PCR-PE / PE-LD, giallo	56	28,1	30,8	29,7	26,4	19	mostrare	61503090073

GPN 615 UL 448 PCR-PE / PE-LD, giallo	80	42,2	45,4	43,5	40,2	19	mostrare	61504480073

GPN 615 UL 628 PCR-PE / PE-LD, giallo	95	58,4	62,8	60,8	56,4	25	mostrare	61506280073

Dimensioni in mm

Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.

Valori di riferimento per l'impiego

	per le filettature metriche
Articolo	Filete fine pentru aplicații interne			Aplicare internă Filet pentru țevi
GPN 615 UL 88 PCR-PE / PE-LD, giallo				G 1/8
GPN 615 UL 91 PCR-PE / PE-LD, giallo	M 10 x 1	M 10 x 1,5
GPN 615 UL 107 PCR-PE / PE-LD, giallo		M 12 x 1,5
GPN 615 UL 114 PCR-PE / PE-LD, giallo				G 1/4
GPN 615 UL 127 PCR-PE / PE-LD, giallo		M 14 x 1,5
GPN 615 UL 147 PCR-PE / PE-LD, giallo		M 16 x 1,5
GPN 615 UL 152 PCR-PE / PE-LD, giallo				G 3/8
GPN 615 UL 167 PCR-PE / PE-LD, giallo		M 18 x 1,5
GPN 615 UL 187 PCR-PE / PE-LD, giallo		M 20 x 1,5		G 1/2
GPN 615 UL 207 PCR-PE / PE-LD, giallo		M 22 x 1,5		G 5/8
GPN 615 UL 241 PCR-PE / PE-LD, giallo		M 26 x 1,5		G 3/4
GPN 615 UL 309 PCR-PE / PE-LD, giallo		M 32 x 1,5	M 32 x 2	G 1
GPN 615 UL 448 PCR-PE / PE-LD, giallo				G 1 1/2
GPN 615 UL 628 PCR-PE / PE-LD, giallo

Questa tabella di applicazione è una guida. Saremo lieti di inviarvi campioni di prova gratuiti. Per fori e fori non filettati, selezionare secondo le dimensioni funzionali B e C.
