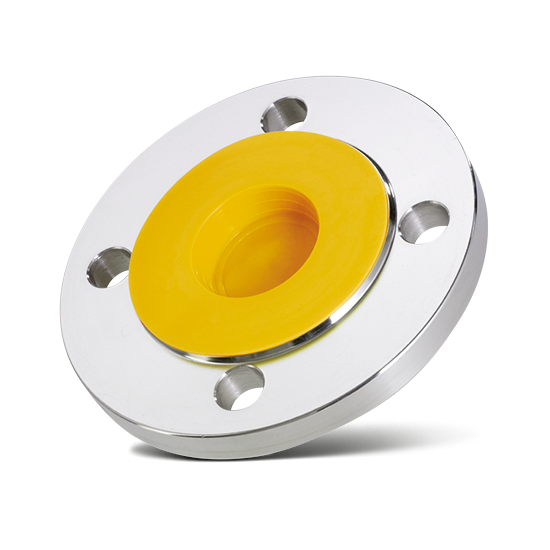

Coperture per flange - GPN 650 Tipo B
Le coperture per flange GPN 650 Tipo B proteggono flange secondo DIN EN 1092-1 e DIN 28117 da danneggiamenti e sporcizia; chiudono l’apertura e proteggono la fascia di tenuta del raccordo a flangia. Sul fusto conico, le coperture per flange presentano nervature di serraggio supplementari che consentono di bypassare tolleranze maggiori.
- Coperture per flange per protezione interna
- Disponibili anche come Tipo A senza nervature di serraggio
- Sono disponibili due varianti sostenibili realizzate in riciclato post-consumo
Dimensioni
![Zeichnung Flanschabdeckungen - GPN 650 Form B Zeichnung Flanschabdeckungen - GPN 650 Form B](/it/dam/jcr:781d9e42-7acc-4365-a96b-c14e8b246656/gpn-650-b-flanschabdeckungen-cad-web.png)
Applicabile per
|
Dimensioni
|
|||||||
---|---|---|---|---|---|---|---|---|
Articolo
|
NW mm
|
A
|
B
|
C
|
H
|
CAD
|
N. ordine
|
|
GPN 650 / 10-R PCR-PE / PE-LD, giallo | 10 | 40 | 7,5 | 10,5 | 10 | mostrare | 65100100073 | |
|
||||||||
GPN 650 / 100-R PCR-PE / PE-LD, giallo | 100 | 162 | 93 | 102 | 20 | mostrare | 65101000073 | |
|
||||||||
GPN 650 / 15-R PCR-PE / PE-LD, giallo | 15 | 45 | 12,5 | 15,8 | 10 | mostrare | 65100150073 | |
|
||||||||
GPN 650 / 150-R PCR-PE / PE-LD, giallo | 150 | 245 | 140 | 152 | 20 | mostrare | 65101500073 | |
|
||||||||
GPN 650 / 20-R PCR-PE / PE-LD, giallo | 20 | 59 | 16 | 22 | 15 | mostrare | 65100200073 | |
|
||||||||
GPN 650 / 25-R PCR-PE / PE-LD, giallo | 25 | 68 | 21 | 26 | 15 | mostrare | 65100250073 | |
|
||||||||
GPN 650 / 32-R PCR-PE / PE-LD, giallo | 32 | 78 | 28 | 33,5 | 15 | mostrare | 65100320073 | |
|
||||||||
GPN 650 / 40-R PCR-PE / PE-LD, giallo | 40 | 88 | 36 | 41,5 | 15 | mostrare | 65100400073 | |
|
||||||||
GPN 650 / 50-R PCR-PE / PE-LD, giallo | 50 | 102 | 46 | 51 | 15 | mostrare | 65100500073 | |
|
||||||||
GPN 650 / 65-R PCR-PE / PE-LD, giallo | 65 | 122 | 60 | 66 | 20 | mostrare | 65100650073 | |
|
||||||||
GPN 650 / 80-R PCR-PE / PE-LD, giallo | 80 | 138 | 74,5 | 81 | 20 | mostrare | 65100800073 | |
|
Dimensioni in mm
Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.
Vantaggi qualitativi
![<p><strong>Più adatto.</strong></p>](/it/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Più adatto.
![<p><strong>Più versatile.</strong></p>](/it/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Più versatile.
![<p><strong>Meglio.</strong></p>](/it/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Meglio.
![<p><strong>Salvaguardando le risorse.</strong></p>](/it/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Salvaguardando le risorse.
Mix di materiale riciclato post-consumo e materiale vergine
