Tappi con estrattore - GPN 630

I tappi con estrattore GPN 630 proteggono fori e filettature interne e sono resistenti per un breve lasso di tempo fino a 150 °C. La disposizione della linguetta e il design speciale riducono la quantità di materiale asportato in fase di smontaggio anche in presenza di bordi taglienti sul contropezzo. La linguetta estraibile garantisce uno smontaggio rapido.

Tappi con estrattore per protezione esterna
Resistenti per un breve lasso di tempo fino a 150 °C

più vantaggi

Materiale Vergine

Dimensioni

Colori standard

nero

Materiale

TPE

Scheda tecnica

mostrare

Visualizzate i prezzi e le condizioni direttamente online qui e ordinate ancora più facilmente.

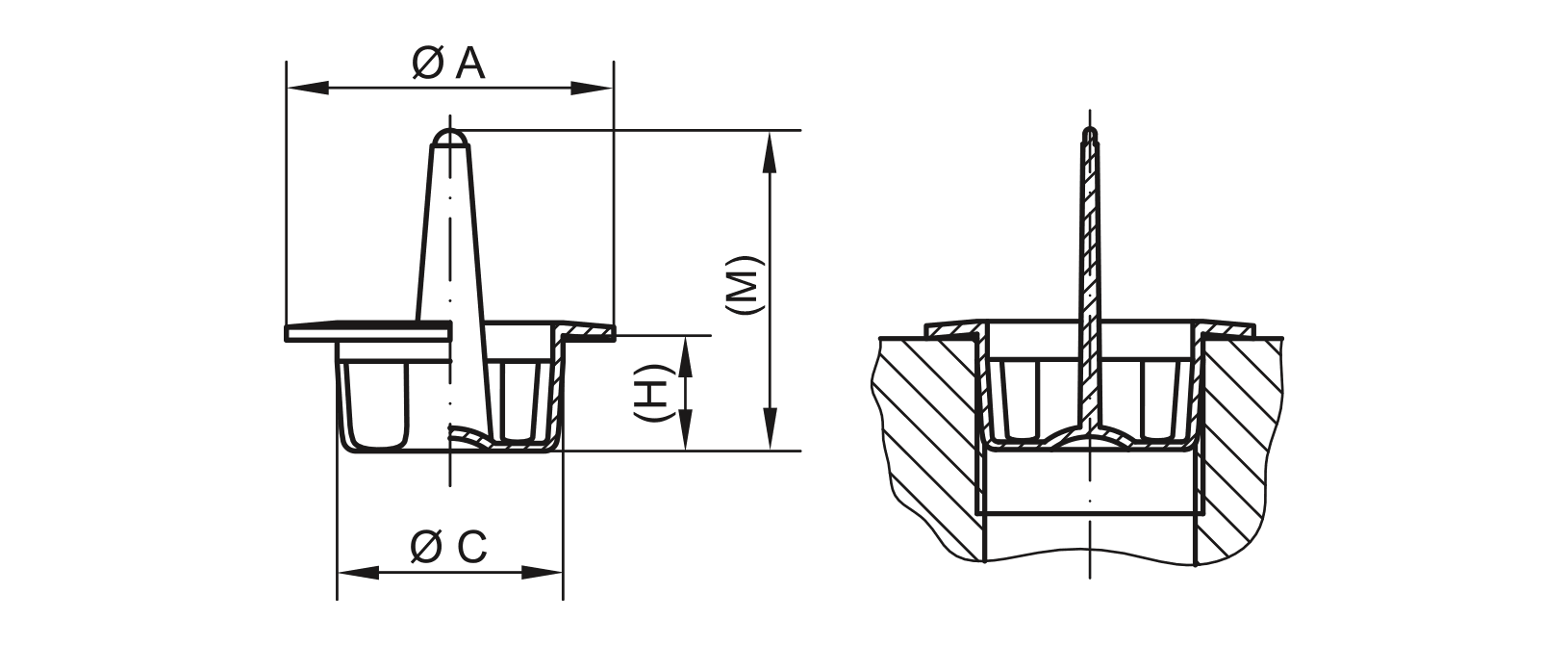

	Dimensioni
Articolo	A	C	H	M	CAD	N. ordine
GPN 630 M 8 x 1 TPE, nero	15,5	7,5	8	23	mostrare	63008100000

GPN 630 M 10 x 1 TPE, nero	17,5	9,5	8	22,8	mostrare	63010100000

GPN 630 M 12 x 1 TPE, nero	19,5	11,5	9	23,5	mostrare	63012100000

GPN 630 M 14 x 1,5 TPE, nero	21,5	13,5	9	23,8	mostrare	63014150000

GPN 630 M 16 x 1,5 TPE, nero	23,5	15,5	9	23,8	mostrare	63016150000

GPN 630 M 18 x 1,5 TPE, nero	25,5	17,6	9	25	mostrare	63018150000

GPN 630 M 20 x 1,5 TPE, nero	27,5	19,5	9	25	mostrare	63020150000

GPN 630 M 22 x 1,5 TPE, nero	29,5	21,5	9	25	mostrare	63022150000

GPN 630 M 24 x 1,5 TPE, nero	28,5	23,5	9	25	mostrare	63024150000

Dimensioni in mm

Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.

Valori di riferimento per l'impiego

	per le filettature metriche
Articolo	Filettatura interna				Filet standard	Filet unificat
GPN 630 M 8 x 1 TPE, nero	M 8 x 1				M 8	5/16
GPN 630 M 10 x 1 TPE, nero	M 10 x 1					3/8
GPN 630 M 12 x 1 TPE, nero	M 12 x 1	M 12 x 1,25	M 12 x 1,5			1/2
GPN 630 M 14 x 1,5 TPE, nero	M 13 x 1		M 14 x 1,5			9/16
GPN 630 M 16 x 1,5 TPE, nero			M 16 x 1,5	M 17 x 2		5/8
GPN 630 M 18 x 1,5 TPE, nero			M 18 x 1,5	M 19 x 2		11/16
GPN 630 M 20 x 1,5 TPE, nero	M 20 x 1		M 20 x 1,5
GPN 630 M 22 x 1,5 TPE, nero	M 22 x 1		M 22 x 1,5			7/8
GPN 630 M 24 x 1,5 TPE, nero			M 24 x 1,5	M 25 x 2		15/16

Questa tabella di applicazione è una guida. Saremo lieti di inviarvi campioni di prova gratuiti. Per fori e fori non filettati, selezionare secondo le dimensioni funzionali C.
