Tappi per connettori rapidi - GPN 245 Tipo B
I tappi QC GPN 245 Tipo B sono adatti per gli innesti SAE a connettore rapido, collegati a SAE J2044. Il serraggio è delicato e sicuro sugli anelli di tenuta interni del connettore. I tappi QC sono adatti a prova di pressione entro limiti definiti. La linguetta anulare semplifica il montaggio e lo smontaggio.
- Tappi QC per protezione interna
- Possibile produzione secondo ISO 16232 nella camera bianca appositamente allestita
- Disponibili anche come Tipo A senza linguetta anulare

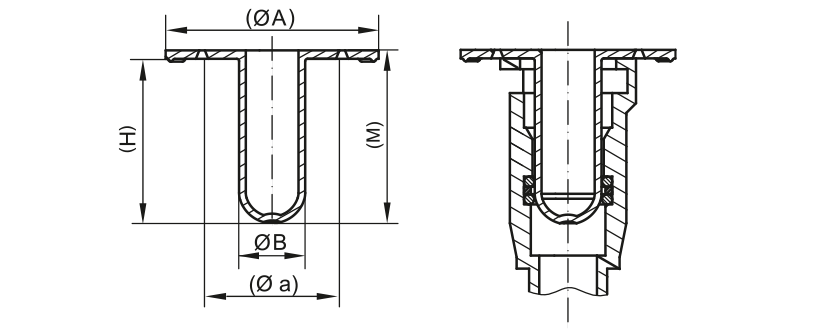

Dimensioni
![Zeichnung QC-Stopfen - GPN 245 Form B CAD für Website](/it/dam/jcr:0a42b993-1fa7-4576-a182-e8c3bb39962e/gpn-245-a-b-cad-form-b.png)
Applicabile ai giunti SAE
|
Dimensioni
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
Articolo
|
Aplicabil pentru cuplajele SAE NW
|
Se aplică pentru cuplajele SAE NW inch
|
A
|
a
|
B
|
H
|
M
|
CAD
|
N. ordine
|
|
Nuovo GPN 245 QCL 10, giallo | 10 | - | 32,8 | 18,8 | 9,79 | 30 | 31,5 | mostrare | 24600101073 | |
|
||||||||||
GPN 245 QCL 12, giallo | 12 | - | 38 | 24 | 11,8 | 29,2 | 30,7 | mostrare | 24600121073 | |
|
||||||||||
Nuovo GPN 245 QCL 19,05, giallo | 19.05 | 3/4 | 50 | 36 | 18,8 | 28 | 29,5 | mostrare | 24619051073 | |
|
||||||||||
Nuovo GPN 245 QCL 25,4, giallo | 25.4 | 1 | 53,5 | 39,5 | 25,4 | 34 | 35,5 | mostrare | 24625401073 | |
|
||||||||||
GPN 245 QCL 6,35, giallo | 6.35 | 1/4 | 31,6 | 20,6 | 6,35 | 25,3 | 26,8 | mostrare | 24606351073 | |
|
||||||||||
GPN 245 QCL 9,5, giallo | 9.5 | 3/8 | 30,8 | 16,8 | 9,5 | 25,8 | 27,3 | mostrare | 24600951073 | |
|
Dimensioni in mm
Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.
Vantaggi qualitativi
![<p><strong>Più adatto.</strong></p>](/it/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Più adatto.
Adatto per raccordi rapidi SAE, collegati a SAE J2044.
![<p><strong>Maggiore tenuta.</strong></p>](/it/dam/jcr:c20cccd8-6a3c-4552-9204-8cc70d026b2f/kapsto-icon-abdichtend.png)
Maggiore tenuta.
Adatto a prova di pressione entro limiti definiti.
![Maggiore igiene.](/it/dam/jcr:ce9e0b46-d06f-4dbc-a42a-bc38d7c9c18b/kapsto-icon-sauberkeit.png)
Maggiore igiene.
Produzione secondo VDA volume 19 e ISO 16232 nella camera bianca appositamente allestita, possibile su richiesta.
![<p><strong>Meglio.</strong></p>](/it/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Meglio.
Il serraggio è delicato e sicuro sugli anelli di tenuta interni del connettore.
Download
Serie standard alternativa
