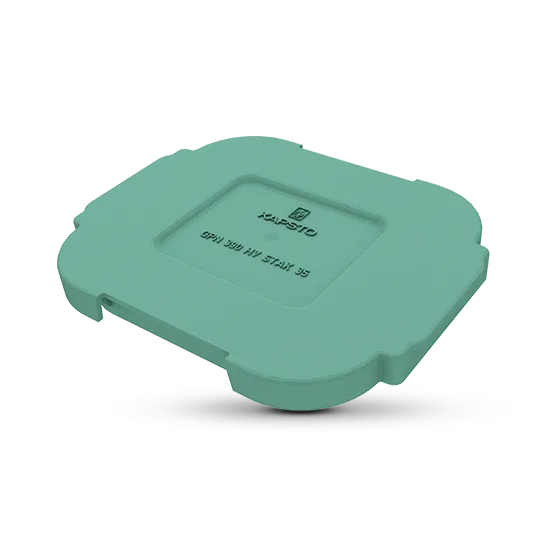

Osłony wtyków HV - GPN 390 Typ A

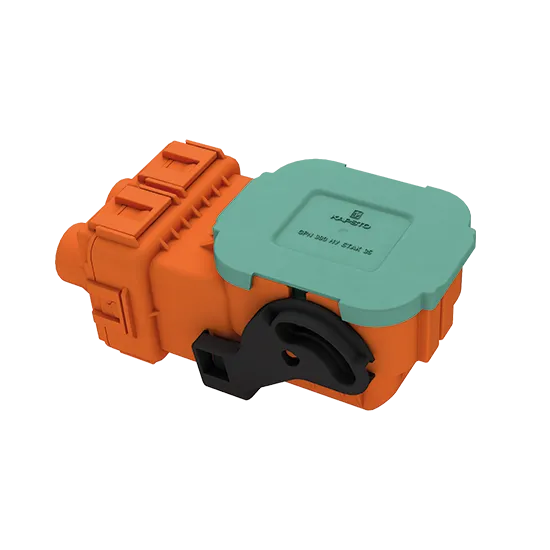

Osłony wtyków HV GPN 390 Form A jest odpowiednie do stosowania w częściach i komponentach pojazdów hybrydowych lub elektrycznych. Chroni złącza, np. w obszarze od akumulatora do falownika i silnika elektrycznego, przed korozją i uszkodzeniami mechanicznymi oraz zapewnia ochronę przed bryzgami wody zgodnie z klasą ochrony IPX4. Zaślepka ma boczne krawędzie chwytające, które umożliwiają szybkie zdejmowanie i imponuje funkcjonalnym designem jako zarejestrowany wzór. Zastosowane tworzywo sztuczne pochodzi z recyklingu poużytkowego.


  • Ochrona HV dla ochrony zewnętrznej
  • Produkcja zgodna z normą ISO 16232 możliwa w specjalnie wyposażonym pomieszczeniu czystym
  • Zastosowany recyklat został wyróżniony etykietą Blue Angel.

Ta nowa seria standardów jest obecnie opracowywana i będzie dostępna wkrótce. Podane informacje są zatem tymczasowe i mogą ulec zmianie. Nasz zespół chętnie odpowie na wszelkie pytania.

więcej korzyści

Wymiary

Zeichnung HV-Schutz - GPN 390 Form A
Standardowe kolory
turkusowo-niebieski
Materiał
PCR-PP
Wymiary
Artykuł
A
F
B
C
D
E
H
I
J
M
CAD
Nr art.
Dostępne wkrótce GPN 390 HV 0614 PCR-PP, turkusowo-niebieski
Dostępne wkrótce GPN 390 HV 270-2 PCR-PP, turkusowo-niebieski 47 63 44 49,2 8,7 44 49,2 11,1 39005010000
Dostępne wkrótce GPN 390 HV STAK 35 PCR-PP, turkusowo-niebieski 85 69 60,3 66,3 59,7 53,7 38 60,3 66,3 10,8 39006130000

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

*Artykuł składa się w 98 % z PCR-PP i w 2 % z barwnika na nośniku PIR. Zastosowane tworzywo sztuczne składa się w 100 % z PCR.

Wartości orientacyjne dla zastosowań

Artykuł
Złącza kontaktowe
Dostępne wkrótce GPN 390 HV 0614 PCR-PP, turkusowo-niebieski
Dostępne wkrótce GPN 390 HV 270-2 PCR-PP, turkusowo-niebieski HVR
  • 2
Dostępne wkrótce GPN 390 HV STAK 35 PCR-PP, turkusowo-niebieski HC-STAK
  • 2

W przypadku tych artykułów dopuszczalne są odchylenia kolorystyczne, jak również czarne punkty, których nie można całkowicie uniknąć ze względu na technologię produkcji. Zalecamy, aby przed rozpoczęciem produkcji seryjnej przeprowadzić testy funkcjonalne.

Korzyści jakościowe

<p><strong>Oszczędzając zasoby naturalne.</strong></p>

Oszczędzając zasoby naturalne.

Zastosowane tworzywo sztuczne składa się w 100 % z materiału pochodzącego z recyklingu.
<p><strong>Dokładniej.</strong></p>

Dokładniej.

Do ochrony systemów złączy wysokiego napięcia – konstrukcja zabezpieczona.
<p><strong>Szybciej.</strong></p>

Szybciej.

Szybki demontaż dzięki antypoślizgowym powierzchniom chwytnym.
<p><strong>Szczelniej.<strong></p>

Szczelniej.

Ochrona przed spryskiwaniem i zachlapaniem wodą z różnych kierunków (IPX4), w zależności od konstrukcji wtyczki i jakości.
<p><strong>Czyściej.</strong></p>

Czyściej.

Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
Alternatywna seria standardowa

Te produkty KAPSTO® mogą Państwa również zainteresować:

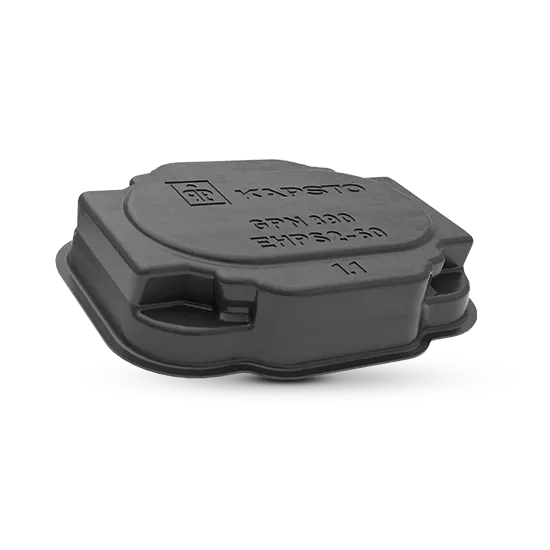

Dostępne wkrótce GPN-390-form-b1-pr
1  Artykuły
HV-Schutz
Mieszanka recyklingowa

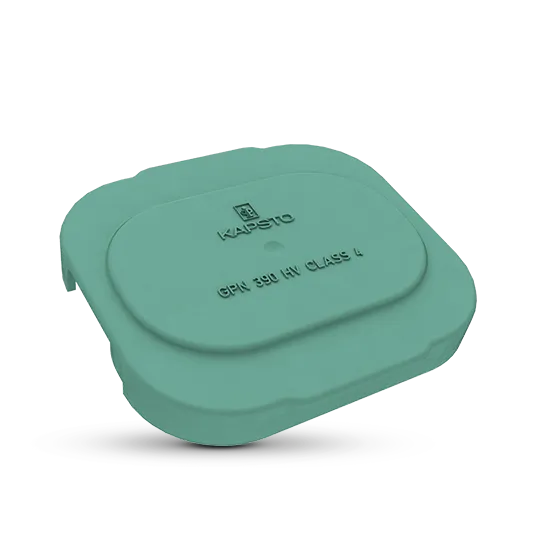

Dostępne wkrótce gpn-390-c-pcr-pp-tuerkisblau-pr
1  Artykuły
HV-Schutz
100% Post-Consumer Recyclate

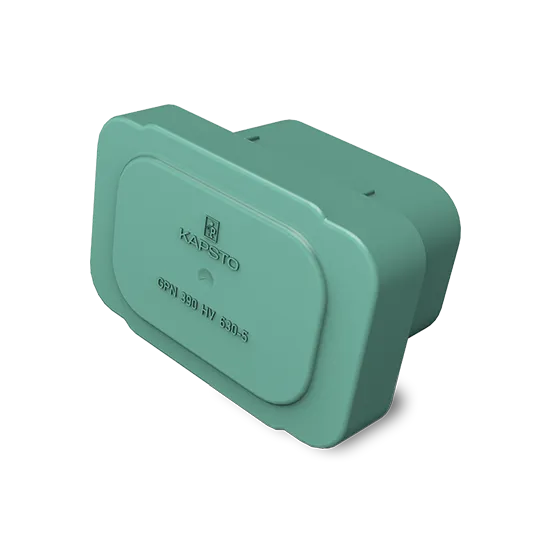

Dostępne wkrótce gpn-390-d-pcr-pp-tuerkisblau-pr
