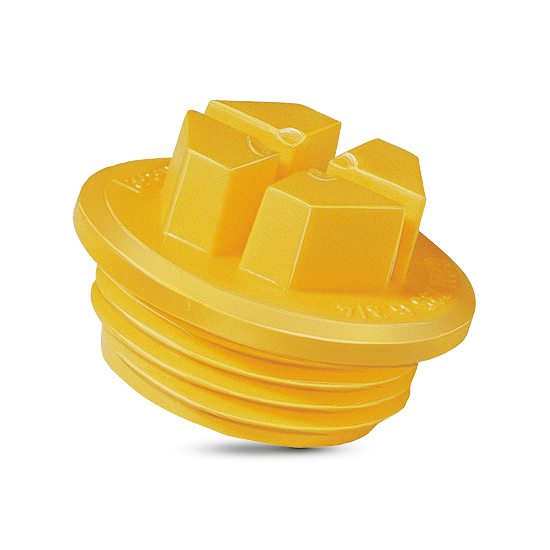

Kołpaki ochronne lakieru - GPN 735
Zatyczki uszczelniające GPN 735 są odpowiednie do zamykania otworów gwintowanych wg DIN 3852-1 i DIN ISO 6149-1 – najlepiej się nadają do takich procesów, jak czyszczenie, testowanie, lakierowanie albo transport. Wytrzymały materiał jest wysokiej jakości i cechuje się szczególnie wysoką udarnością. Znajdująca się na całym obwodzie krawędź uszczelniająca, wykonana bez wypływki w miejscu podziału formy, zapobiega w pewnym zakresie dostawaniu się oraz wyciekowi cieczy. Montaż wykonuje się wkrętakiem albo kluczem do śrub.
- Zatyczki uszczelniające do ochrony powierzchni wewnętrznych
Nowy materiał
Wymiary
|
Stosuje się do
|
Wymiary
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
Artykuł
|
K
|
A
|
H
|
M
|
SW
|
CAD
|
Nr art.
|
|
| GPN 735 9/16 - 18 UNF PA 6, żółty | 9/16 - 18 UNF | 17,8 | 11 | 18 | 10 | pokazać | 73524420000 | |
|
|
||||||||
| GPN 735 G 1 PA 6, żółty | G 1 | 40 | 11,5 | 21,5 | 24 | pokazać | 73506620000 | |
|
|
||||||||
| GPN 735 G 1 1/2 PA 6, żółty | G 1 1/2 | 55,4 | 11,5 | 22,5 | 30 | pokazać | 73506640000 | |
|
|
||||||||
| GPN 735 G 1 1/4 PA 6, żółty | G 1 1/4 | 50,4 | 11,5 | 22,5 | 24 | pokazać | 73506630000 | |
|
|
||||||||
| GPN 735 G 1/2 PA 6, żółty | G 1/2 | 27,2 | 9,5 | 19,5 | 15 | pokazać | 73506600000 | |
|
|
||||||||
| GPN 735 G 1/4 PA 6, żółty | G 1/4 | 19,2 | 7,5 | 15 | 10 | pokazać | 73506580000 | |
|
|
||||||||
| GPN 735 G 3/4 PA 6, żółty | G 3/4 | 32,3 | 9,5 | 19,5 | 19 | pokazać | 73506610000 | |
|
|
||||||||
| GPN 735 G 3/8 PA 6, żółty | G 3/8 | 22,2 | 7,5 | 17,5 | 13 | pokazać | 73506590000 | |
|
|
||||||||
| GPN 735 M 8 x 1 PA 6, żółty | M 8 x 1 | 12,2 | 8 | 15 | 7 | pokazać | 73508100000 | |
|
|
||||||||
| GPN 735 M 10 x 1 PA 6, żółty | M 10 x 1 | 14,2 | 8 | 15 | 7 | pokazać | 73510100000 | |
|
|
||||||||
| GPN 735 M 12 x 1,5 PA 6PA 6, żółty | M 12 x 1,5 | 17,2 | 11 | 18 | 10 | pokazać | 73512150000 | |
|
|
||||||||
| GPN 735 M 14 x 1,5 PA 6, żółty | M 14 x 1,5 | 19,2 | 11 | 19 | 10 | pokazać | 73514150000 | |
|
|
||||||||
| GPN 735 M 16 x 1,5 PA 6, żółty | M 16 x 1,5 | 22 | 11 | 21 | 13 | pokazać | 73516150000 | |
|
|
||||||||
| GPN 735 M 18 x 1,5 PA 6, żółty | M 18 x 1,5 | 24 | 11 | 21 | 13 | pokazać | 73518150000 | |
|
|
||||||||
| GPN 735 M 20 x 1,5 PA 6, żółty | M 20 x 1,5 | 26 | 11 | 21 | 15 | pokazać | 73520150000 | |
|
|
||||||||
| GPN 735 M 22 x 1,5 PA 6, żółty | M 22 x 1,5 | 27,2 | 11 | 21 | 15 | pokazać | 73522150000 | |
|
|
||||||||
| GPN 735 M 24 x 1,5 PA 6, żółty | M 24 x 1,5 | 31,5 | 12 | 22 | 15 | pokazać | 73524150000 | |
|
|
||||||||
| GPN 735 M 26 x 1,5 PA 6, żółty | M 26 x 1,5 | 32 | 13,5 | 23,5 | 19 | pokazać | 73526150000 | |
|
|
||||||||
| GPN 735 M 27 x 2 PA 6, żółty | M 27 x 2 | 32,3 | 11 | 21 | 19 | pokazać | 73527200000 | |
|
|
||||||||
| GPN 735 M 33 x 2 PA 6, żółty | M 33 x 2 | 40,4 | 13,5 | 23,5 | 24 | pokazać | 73533200000 | |
|
|
||||||||
| GPN 735 M 42 x 2 PA 6, żółty | M 42 x 2 | 50 | 13,5 | 24,5 | 24 | pokazać | 73542200000 | |
|
|
||||||||
| GPN 735 M 48 x 2 PA 6, żółty | M 48 x 2 | 55,4 | 13,5 | 24,5 | 30 | pokazać | 73548200000 | |
|
|
||||||||
| GPN 735 M 60 x 2 PA 6, żółty | M 60 x 2 | 68,5 | 13,5 | 24,5 | 30 | pokazać | 73560200000 | |
|
|
||||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Korzyści jakościowe
Dokładniej.
Nadaje się do otworów gwintowanych zgodnych z DIN 3852-1, DIN ISO 6149-1.
Szczelniej.
Obwodowa krawędź uszczelniająca (bez śladu podziału formy!) zapobiega w pewnych granicach dostawaniu się lub wyciekowi cieczy.
Solidniej.
Wykonane z wysokojakościowego i odpornego na uderzenia poliamidu.
Lepiej.
Montaż odbywa się przy pomocy wkrętaka lub maszynowo specjalnym kluczem.
