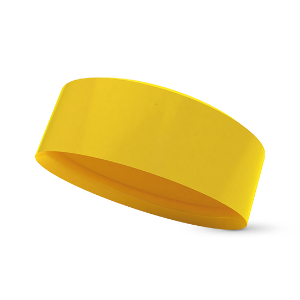

Nasadki ochronne - GPN 690
Nasadki ochronne GPN 690 chronią kołnierze SAE, zakończenia rur oraz przyłączy węży przed uszkodzeniem i zanieczyszczeniem. Znajdujące się na całym obwodzie zgrubienie zapewnia mocne osadzenie przy łatwym użytkowaniu.
- Nasadki ochronne do ochrony powierzchni zewnętrznych
100% Post-Consumer Recyclate
Mieszanka recyklingowa
Nowy materiał
Wymiary
|
Wymiary
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Artykuł
|
NW mm
|
NW Zoll
|
D
|
E
|
G
|
CAD
|
Nr art.
|
|
| GPN 690 / 3001 PCR-PE / PE-LD, żółty | 12 | 1/2 | 30,2 | 29,4 | 6,9 | pokazać | 69030010073 | |
|
|
||||||||
| GPN 690 / 3002 PCR-PE / PE-LD, żółty | 20 | 3/4 | 38,1 | 37,3 | 6,9 | pokazać | 69030020073 | |
|
|
||||||||
| GPN 690 / 3003 PCR-PE / PE-LD, żółty | 25 | 1 | 44,4 | 43,6 | 8,1 | pokazać | 69030030073 | |
|
|
||||||||
| GPN 690 / 3004 PCR-PE / PE-LD, żółty | 32 | 1 1/4 | 50,8 | 50 | 8,1 | pokazać | 69030040073 | |
|
|
||||||||
| GPN 690 / 3005 PCR-PE / PE-LD, żółty | 40 | 1 1/2 | 60,3 | 59,5 | 8,1 | pokazać | 69030050073 | |
|
|
||||||||
| GPN 690 / 3006 PCR-PE / PE-LD, żółty | 50 | 2 | 71,4 | 70,6 | 9,7 | pokazać | 69030060073 | |
|
|
||||||||
| GPN 690 / 6001 PCR-PE / PE-LD, żółty | 12 | 1/2 | 31,7 | 30,9 | 7,9 | pokazać | 69060010073 | |
|
|
||||||||
| GPN 690 / 6002 PCR-PE / PE-LD, żółty | 20 | 3/4 | 41,3 | 40,5 | 8,9 | pokazać | 69060020073 | |
|
|
||||||||
| GPN 690 / 6003 PCR-PE / PE-LD, żółty | 25 | 1 | 47,4 | 46,4 | 9,5 | pokazać | 69060030073 | |
|
|
||||||||
| GPN 690 / 6004 PCR-PE / PE-LD, żółty | 32 | 1 1/4 | 54 | 53,2 | 10,4 | pokazać | 69060040073 | |
|
|
||||||||
| GPN 690 / 6005 PCR-PE / PE-LD, żółty | 40 | 1 1/2 | 63,5 | 62,5 | 12,7 | pokazać | 69060050073 | |
|
|
||||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Wartości orientacyjne dla zastosowań
|
Artykuł
|
Ciśnienie znamionowe 3000 PSI (210 bar) rozmiar nominalny calowy
|
Ciśnienie znamionowe 6000 PSI (420 barów) rozmiar nominalny calowy
|
||
|---|---|---|---|---|
| GPN 690 / 3001 PCR-PE / PE-LD, żółty | 12 | |||
| GPN 690 / 3002 PCR-PE / PE-LD, żółty | 20 | |||
| GPN 690 / 3003 PCR-PE / PE-LD, żółty | 25 | |||
| GPN 690 / 3004 PCR-PE / PE-LD, żółty | 32 | |||
| GPN 690 / 3005 PCR-PE / PE-LD, żółty | 40 | |||
| GPN 690 / 3006 PCR-PE / PE-LD, żółty | 50 | |||
| GPN 690 / 6001 PCR-PE / PE-LD, żółty | 12 | 1/2 | ||
| GPN 690 / 6002 PCR-PE / PE-LD, żółty | 20 | 3/4 | ||
| GPN 690 / 6003 PCR-PE / PE-LD, żółty | 25 | 1 | ||
| GPN 690 / 6004 PCR-PE / PE-LD, żółty | 32 | 1 1/4 | ||
| GPN 690 / 6005 PCR-PE / PE-LD, żółty | 40 | 1 1/2 | ||
Ta tabela zastosowań przedstawia wartości orientacyjne. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe.
Wersje przedstawione obok zostały opracowane specjalnie dla kołnierzy SAE. Ciśnienie znamionowe: 3000 PSI i 6000 PSI.
Korzyści jakościowe
Dokładniej.
Do ochrony kołnierzy SAE.
Lepiej.
Nadają się również do zakończeń rur i wtyków węży. Obwodowe zgrubienie zapewnia mocne osadzenie i łatwą obsługę.
Do pobrania
Alternatywna seria standardowa
