Osłona gniazd - GPN 360 Typ A

Osłona wtyków GPN 360 Typ A służy do ochrony przyłączy kompaktowych wtyczek kompaktowych, takich jak MLK, SLK i MAK, a także do ochrony otworów owalnych. Poręczny uchwyt zapewnia szybki demontaż, a listki na całym obwodzie umożliwiają optymalny zacisk. W pewnym zakresie osłona wtyków zapobiega przenikaniu cieczy.


  • Osłona wtyków do ochrony powierzchni wewnętrznych
  • Umożliwia produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
  • Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego
więcej korzyści
100% Post-Consumer Recyclate 100% Post-Consumer Recyclate Mieszanka recyklingowa Mieszanka recyklingowa Nowy materiał Nowy materiał
Wymiary Wartości orientacyjne dla zastosowań Korzyści jakościowe Materiały informacyjne

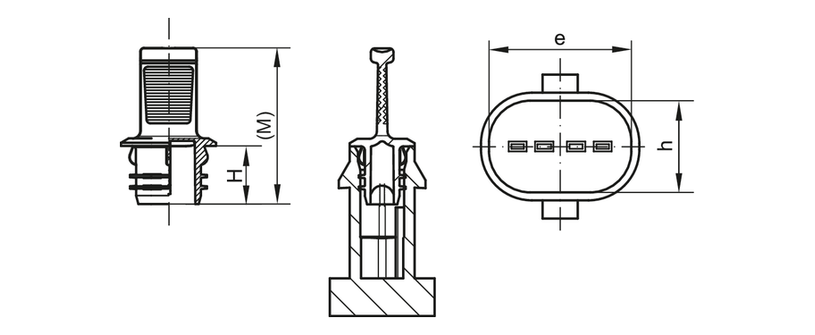

Wymiary

Zeichnung Verschlussstopfen - GPN 351 Form A
Standardowe kolory
żółty
Materiał
PCR-PE / PE-LD
Karta techniczna
pokazać
Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.
Wymiary
Artykuł
e
h
H
M
CAD
Nr art.
GPN 360 KS 1006 PCR-PE / PE-LD, żółty 9,8 5,8 7,7 20,7 36010060073
GPN 360 KS 1406 PCR-PE / PE-LD, żółty 13,8 5,8 7,7 20,7 36014060073
GPN 360 KS 1710 PCR-PE / PE-LD, żółty 17 9,8 7,7 20,7 36017100073
GPN 360 KS 1912 PCR-PE / PE-LD, żółty 18,6 11,6 7,5 20,5 36019120073
GPN 360 KS 2008 PCR-PE / PE-LD, żółty 19,5 7,15 7,7 20,7 36020080073
GPN 360 KS 2009 PCR-PE / PE-LD, żółty 20,2 9,87 7,7 20,7 36020090073
GPN 360 KS 2214 PCR-PE / PE-LD, żółty 21,6 13,2 5,3 18,3 36022140073
GPN 360 KS 2111 PCR-PE / PE-LD, żółty 22,8 13,5 7,7 20,7 36021110073
GPN 360 KS 2408 PCR-PE / PE-LD, żółty 23,15 7,15 7,7 20,7 36024080073
GPN 360 KS 2808 PCR-PE / PE-LD, żółty 27,15 7,15 7,7 20,7 36028080073
GPN 360 KS 2813* PCR-PE / PE-LD, żółty 27,7 12,6 7,7 20,7 36028130073
GPN 360 KS 2922* PCR-PE / PE-LD, żółty 28,2 21,35 7,7 20,7 36029220073
GPN 360 KS 3112 PCR-PE / PE-LD, żółty 31,2 12,1 7,5 20,5 36031120073
GPN 360 KS 3116 PCR-PE / PE-LD, żółty 31,2 16 6 22,2 36031160073
GPN 360 KS 3224 PCR-PE / PE-LD, żółty 31,8 24,5 7,5 20,5 36032240073
GPN 360 KS 3114 PCR-PE / PE-LD, żółty 33,6 15,8 7,5 20,5 36031140073
GPN 360 KS 3608 PCR-PE / PE-LD, żółty 35,15 7,15 7,7 20,7 36036080073
GPN 360 KS 3715 PCR-PE / PE-LD, żółty 36,2 14,5 7,7 20,7 36037150073
GPN 360 KS 3912 PCR-PE / PE-LD, żółty 39,1 11,8 8 21 36039120073
GPN 360 KS 4117 PCR-PE / PE-LD, żółty 41,9 17,9 7,7 20,7 36041170073
GPN 360 KS 4817* PCR-PE / PE-LD, żółty 47,6 16,6 10 31,2 36048170073
GPN 360 KS 5024 PCR-PE / PE-LD, żółty 50,2 23,9 9,5 22,5 36050240073

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

bezpłatne wzory Próbki oferta bez zobowiązań offer
Polecić
SCROLL

Wartości orientacyjne dla zastosowań

Artykuł
Złącza kontaktowe
GPN 360 KS 2009 PCR-PE / PE-LD, żółty
GPN 360 KS 3116 PCR-PE / PE-LD, żółty
GPN 360 KS 1912 PCR-PE / PE-LD, żółty
GPN 360 KS 2214 PCR-PE / PE-LD, żółty
GPN 360 KS 1710 PCR-PE / PE-LD, żółty
GPN 360 KS 5024 PCR-PE / PE-LD, żółty
GPN 360 KS 2111 PCR-PE / PE-LD, żółty
GPN 360 KS 3114 PCR-PE / PE-LD, żółty 6188-6987
  • 22
GPN 360 KS 4817* PCR-PE / PE-LD, żółty AMP 2.8
  • 20
GPN 360 KS 3715 PCR-PE / PE-LD, żółty MAK 12
  • 2
GPN 360 KS 2813* PCR-PE / PE-LD, żółty MCON 1.2
  • 10
GPN 360 KS 2922* PCR-PE / PE-LD, żółty MCON 1.2
  • 2
GPN 360 KS 3224 PCR-PE / PE-LD, żółty MCON 1.2 / AMP MCP 2.8
  • 16
GPN 360 KS 3112 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 12
GPN 360 KS 4117 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 14
GPN 360 KS 3912 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 16
GPN 360 KS 1006 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 2
GPN 360 KS 1406 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 3
GPN 360 KS 2008 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 4
GPN 360 KS 2408 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 5
GPN 360 KS 2808 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 6
GPN 360 KS 3608 PCR-PE / PE-LD, żółty MLK 1.2 AK
  • 8

Zabezpieczenie styków GPN 360 zostało opracowane dla specjalnych kompaktowych połączeń wtykowych, które są wymienione w tabeli zastosowań. Osłona styków nadaje się dodatkowo do innych połączeń.

Ilustracja jest wzorowa. Jest to produkt z naszego standardowego programu. Możliwe są odchylenia między poszczególnymi rozmiarami.

bezpłatne wzory Próbki oferta bez zobowiązań offer
Polecić
SCROLL

Korzyści jakościowe

<p><strong>Dokładniej.</strong></p>

Dokładniej.

Do osłony gniazd typu SLK.
<p><strong>Szybciej.</strong></p>

Szybciej.

Szybki demontaż dzięki poręcznemu uchwytowi.
<p><strong>Szczelniej.<strong></p>

Szczelniej.

Zapobiegają w pewnych granicach dostawaniu się cieczy.
<p><strong>Czyściej.</strong></p>

Czyściej.

Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
<p><strong>Lepiej.</strong></p>

Lepiej.

Nadają się również do otworów owalnych. Optymalne mocowanie dzięki obwodowym listkom.
<p><strong>Oszczędzając zasoby naturalne.</strong></p>

Oszczędzając zasoby naturalne.

Mieszanka recyklatu poużytkowego i materiału pierwotnego
