Osłony kołnierzy - GPN 670

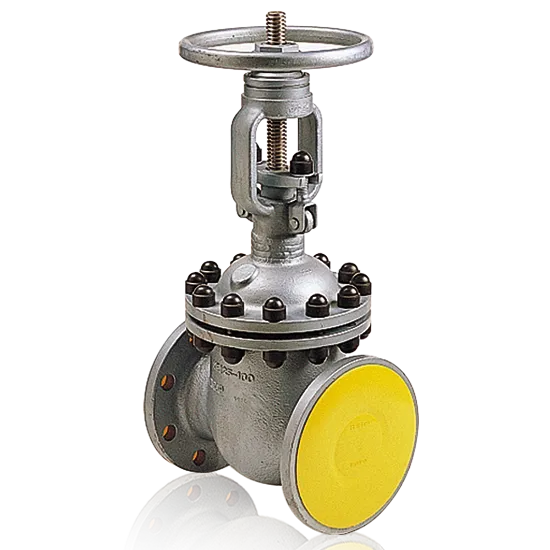

Osłony kołnierzy GPN 670 forma B chronią kołnierze wykonane wg normą DIN EN 12351 przed uszkodzeniem i zanieczyszczeniem, zaślepiają otwór i chronią listwę uszczelniającą armatury kołnierzowej oraz otwory pod śruby. Listki wyrównują większe tolerancje. W przeciwieństwie do większości innych osłon kołnierzy, widoczna strona zewnętrzna osłony kołnierza nie ma zagłębienia pośrodku, dzięki czemu jest płaska, co nadaje atrakcyjny wygląd.
- Osłony kołnierzy do ochrony powierzchni wewnętrznych
Nowy materiał
Wymiary
|
Wymiary
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Artykuł
|
NW mm
|
NW Zoll
|
A
|
B
|
C
|
H
|
CAD
|
Nr art.
|
|
| GPN 670 DN 10 PE-LLD, żółty | 10 | 3/8 | 86 | 7 | 14 | 14 | pokazać | 67000100000 | |
|
|
|||||||||
| GPN 670 DN 15 PE-LLD, żółty | 15 | 1/2 | 90 | 10 | 19 | 14 | pokazać | 67000150000 | |
|
|
|||||||||
| GPN 670 DN 20 PE-LLD, żółty | 20 | 3/4 | 100 | 14 | 24 | 14 | pokazać | 67000200000 | |
|
|
|||||||||
| GPN 670 DN 25 PE-LLDPE-LLD, żółty | 25 | 1 | 110 | 19 | 30 | 19 | pokazać | 67000250000 | |
|
|
|||||||||
| GPN 670 DN 32 PE-LLD, żółty | 32 | 1 1/4 | 136 | 25 | 39 | 19 | pokazać | 67000320000 | |
|
|
|||||||||
| GPN 670 DN 40 PE-LLD, żółty | 40 | 1 1/2 | 146 | 30 | 45 | 19 | pokazać | 67000400000 | |
|
|
|||||||||
| GPN 670 DN 50 PE-LLD, żółty | 50 | 2 | 160 | 40 | 56 | 19 | pokazać | 67000500000 | |
|
|
|||||||||
| GPN 670 DN 65 PE-LLD, żółty | 65 | 2 1/2 | 180 | 53 | 72 | 19 | pokazać | 67000650000 | |
|
|
|||||||||
| GPN 670 DN 80 PE-LLD, żółty | 80 | 3 | 196 | 65 | 85 | 24 | pokazać | 67000800000 | |
|
|
|||||||||
| GPN 670 DN 100 PE-LLD, żółty | 100 | 4 | 216 | 87 | 109 | 24 | pokazać | 67001000000 | |
|
|
|||||||||
| GPN 670 DN 125 PE-LLD, żółty | 125 | 5 | 246 | 106 | 134 | 24 | pokazać | 67001250000 | |
|
|
|||||||||
| GPN 670 DN 150 PE-LLDPE-LLD, żółty | 150 | 6 | 280 | 135 | 161 | 34 | pokazać | 67001500000 | |
|
|
|||||||||
| GPN 670 DN 200 PE-LLD, żółty | 200 | 8 | 345 | 185 | 209 | 34 | pokazać | 67002000000 | |
|
|
|||||||||
| GPN 670 DN 250 PE-LLD, żółty | 250 | 10 | 400 | 238 | 262 | 34 | pokazać | 67002500000 | |
|
|
|||||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
