Zaślepki z uchwytem - GPN 335
Zaślepki z uchwytem GPN 335 służą do ochrony armatury z wężami wg DIN ISO 12151 podczas transportu i składowania. Boczny uchwyt umożliwia szybki demontaż, a elastyczne listki służą do kompensacji większych tolerancji. Cienkościenny stożek zapobiega w pewnym zakresie dostawaniu się lub wyciekowi cieczy.
- Zatyczki z uchwytem do ochrony powierzchni wewnętrznych
Nowy materiał

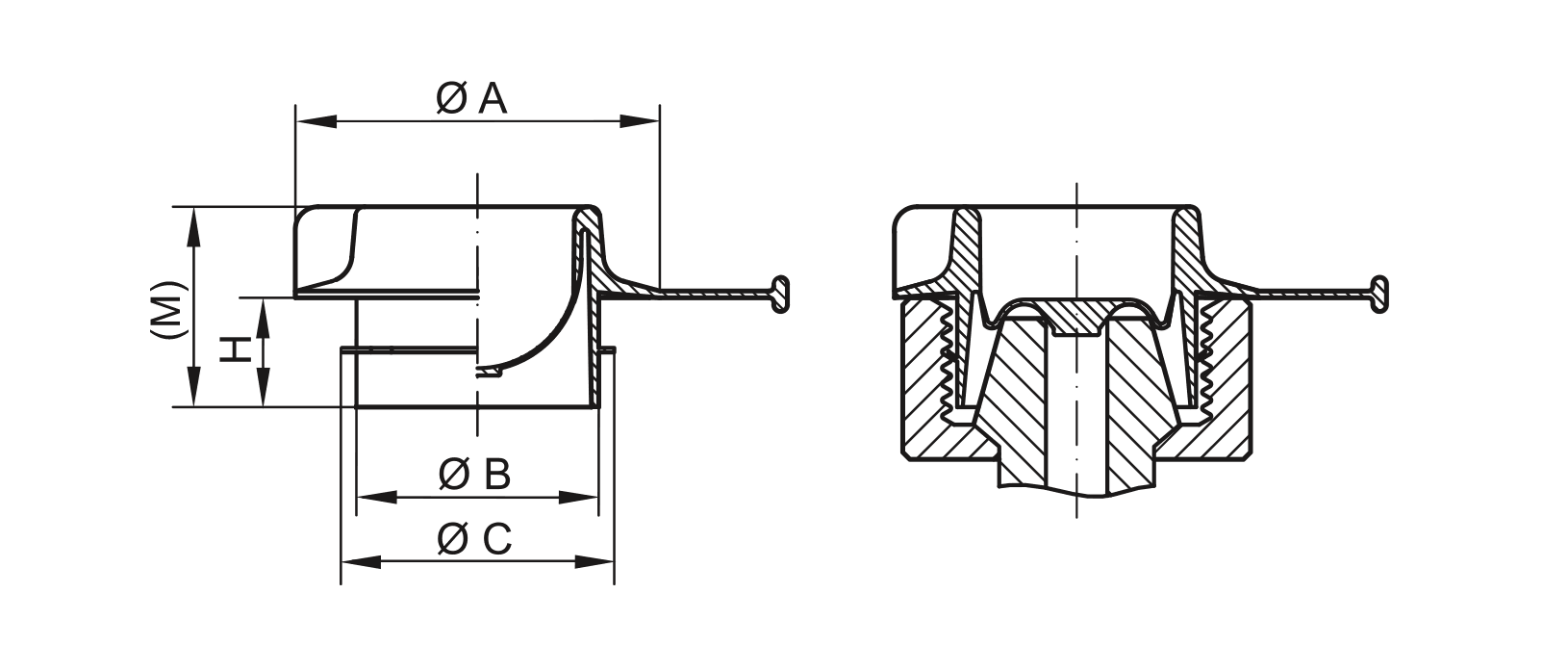

Wymiary
|
Wymiary
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Artykuł
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Nr art.
|
|
| GPN 335 M 12 x 1,5 PE-LD, żółty | 14 | 10,1 | 12 | 7,5 | 17,5 | pokazać | 33512150000 | |
|
|
||||||||
| GPN 335 M 14 x 1,5 PE-LD, żółty | 17 | 12,1 | 14 | 7,5 | 17,5 | pokazać | 33514150000 | |
|
|
||||||||
| GPN 335 M 16 x 1,5 PE-LD, żółty | 19 | 14,1 | 16 | 7,5 | 17,5 | pokazać | 33516150000 | |
|
|
||||||||
| GPN 335 M 18 x 1,5 PE-LD, żółty | 22 | 15,8 | 18 | 8,7 | 18,7 | pokazać | 33518150000 | |
|
|
||||||||
| GPN 335 M 20 x 1,5 PE-LD, żółty | 24 | 17,8 | 20 | 8,7 | 18,7 | pokazać | 33520150000 | |
|
|
||||||||
| GPN 335 M 22 x 1,5 PE-LD, żółty | 27 | 19,9 | 22 | 8,7 | 18,7 | pokazać | 33522150000 | |
|
|
||||||||
| GPN 335 M 24 x 1,5 PE-LD, żółty | 30 | 21,8 | 24 | 10,7 | 20,2 | pokazać | 33524150000 | |
|
|
||||||||
| GPN 335 M 26 x 1,5 PE-LD, żółty | 32 | 22,5 | 27,5 | 8,5 | 18,5 | pokazać | 33526150000 | |
|
|
||||||||
| GPN 335 M 30 x 2 PE-LD, żółty | 40 | 26,6 | 30 | 10 | 20 | pokazać | 33530200000 | |
|
|
||||||||
| GPN 335 M 36 x 2 PE-LD, żółty | 45 | 32,6 | 36 | 12 | 24,5 | pokazać | 33536200000 | |
|
|
||||||||
| GPN 335 M 42 x 2 PE-LD, żółty | 55 | 38,5 | 41,5 | 12 | 24,5 | pokazać | 33542200000 | |
|
|
||||||||
| GPN 335 M 45 x 2 PE-LD, żółty | 55 | 41,5 | 45 | 12 | 24,5 | pokazać | 33545200000 | |
|
|
||||||||
| GPN 335 M 52 x 2 PE-LD, żółty | 65 | 48,5 | 51,5 | 12 | 26 | pokazać | 33552200000 | |
|
|
||||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Wartości orientacyjne dla zastosowań
|
dla gwintów metrycznych
|
dla gwintów metrycznych
|
|||||
|---|---|---|---|---|---|---|
|
Artykuł
|
gwint drobnozwojny
|
Gwint zwykły
|
Gwint rurowy
|
|||
| GPN 335 M 26 x 1,5 PE-LD, żółty | M 25 x 1,5 M 26 x 1,5 M 27 x 1,5 | M 27 x 2 | 3/4 | |||
| GPN 335 M 30 x 2 PE-LD, żółty | M 30 x 1,5 | M 30 x 2 | 7/8 | |||
| GPN 335 M 36 x 2 PE-LD, żółty | M 36 x 1,5 | M 36 x 2 | M 39 | 1 1/8 | ||
| GPN 335 M 42 x 2 PE-LD, żółty | M 42 x 1,5 | M 42 x 2 | M 45 | |||
| GPN 335 M 45 x 2 PE-LD, żółty | M 45 x 1,5 | M 45 x 2 | ||||
| GPN 335 M 52 x 2 PE-LD, żółty | M 52 x 1,5 | M 52 x 2 | M 56 | |||
| GPN 335 M 12 x 1,5 PE-LD, żółty | M 12 x 1 | M 12 x 1,5 | M 12 | |||
| GPN 335 M 14 x 1,5 PE-LD, żółty | M 14 x 1 | M 14 x 1,5 | ||||
| GPN 335 M 16 x 1,5 PE-LD, żółty | M 16 x 1 | M 16 x 1,5 | 3/8 | |||
| GPN 335 M 18 x 1,5 PE-LD, żółty | M 18 x 1 | M 18 x 1, 5 | ||||
| GPN 335 M 20 x 1,5 PE-LD, żółty | M 20 x 1 | M 20 x 1,5 | M 21 x 2 | 1/2 | ||
| GPN 335 M 22 x 1,5 PE-LD, żółty | M 22 x 1 | M 22 x 1,5 | ||||
| GPN 335 M 24 x 1,5 PE-LD, żółty | M 24 x 1 | M 24 x 1,5 | ||||
Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
Korzyści jakościowe
Dokładniej.
Do transportu i magazynowania armatury według normy DIN ISO 12151.
Szybciej.
Szybki demontaż dzięki bocznemu uchwytowi.
Szczelniej.
Cienkościenny stożek zapobiega w pewnych granicach dostawaniu się lub wyciekowi cieczy.
Uniwersalniej.
Elastyczne listki wyrównują większe tolerancje.
Lepiej.
Nadają się również jako zaślepki do otworów i gwintów wewnętrznych.
