Zatyczki QC - GPN 245 Typ B

Zatyczki QC GPN 245, Typ B, są odpowiednie do ochrony złączy typu SAE Quick Connector, w oparciu o normę SAE J2044. Łagodny i bezpieczny nacisk na wewnętrzne pierścienie uszczelniające konektora. Zatyczki QC nadają się w pewnym zakresie do testów ciśnieniowych. Skrzydełko pierścieniowe umożliwia łatwy montaż i demontaż.


  • Zatyczki QC do ochrony powierzchni wewnętrznych
  • Umożliwiają produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
  • Dostępne również w Typ A bez skrzydełka pierścieniowego
więcej korzyści

Wymiary

CAD f?r Website
Standardowe kolory
niebieski
Materiał
PCR-PE
Karta techniczna
Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.
Stosowane dla sprzęgieł SAE

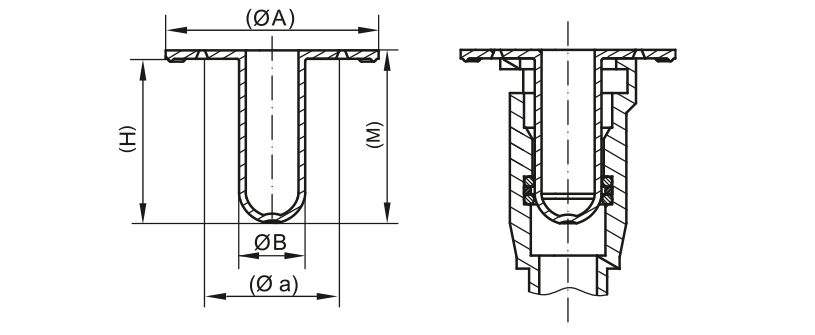

Wymiary
Artykuł
Dotyczy złączek SAE NW
Dotyczy złączy SAE NW cale
A
a
B
H
M
CAD
Nr art.
GPN 245 QCL 6,35 PCR-PE, niebieski 6.35 1/4 31,6 20,6 6,35 25,3 26,8 2460635RB61
GPN 245 QCL 9,5 PCR-PE, niebieski 9.5 3/8 30,8 16,8 9,5 25,8 27,3 2460095RB61
Nowość GPN 245 QCL 10 PCR-PE, niebieski 10 - 32,8 18,8 9,79 30 31,5 2460010RB61
GPN 245 QCL 12 PCR-PE, niebieski 12 - 38 24 11,8 29,2 30,7 2460012RB61
Nowość GPN 245 QCL 19,05 PCR-PE, niebieski 19.05 3/4 50 36 18,8 28 29,5 2461905RB61
Nowość GPN 245 QCL 25,4 PCR-PE, niebieski 25.4 1 53,5 39,5 25,4 34 35,5 2462540RB61

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

Korzyści jakościowe

<p><strong>Dokładniej.</strong></p>

Dokładniej.

Nadają się do Quick konektorów SAE. W oparciu o SAE J2044.
<p><strong>Szczelniej.<strong></p>

Szczelniej.

W pewnych granicach nadające się do testów ciśnieniowych.
<p><strong>Czyściej.</strong></p>

Czyściej.

Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
<p><strong>Lepiej.</strong></p>

Lepiej.

Łagodny i bezpieczny nacisk na pierścieniach uszczelniających konektora.
