Zatyczki z uchwytem - GPN 315

Zatyczki z uchwytem GPN 315 służą do ochrony otworów i gwintów wewnętrznych. Poręczny uchwyt ułatwia użytkowanie, jak również montaż i demontaż. Elastyczne listki wyrównują większe tolerancje.

Zatyczki z uchwytem do ochrony powierzchni wewnętrznych

więcej korzyści

Nowy materiał

Wymiary

Standardowe kolory

żółty

Materiał

PE-LLD, TPE

Karta techniczna

pokazać

Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.

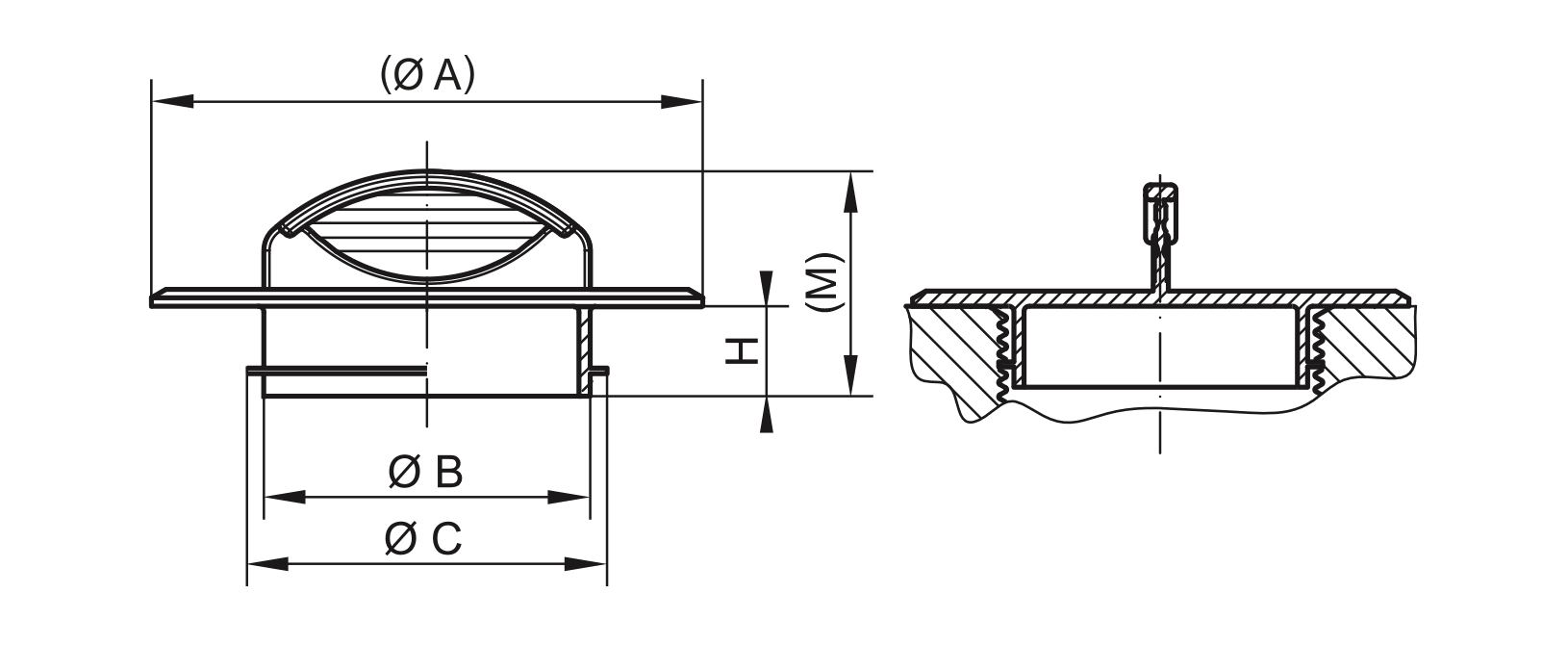

	Wymiary
Artykuł	A	B	C	H	M	CAD	Nr art.
GPN 315 GS 8 PE-LLD, żółty	25	5	8	8	20	pokazać	31500080000

GPN 315 GS 10 PE-LLD, żółty	27	7	10	8	20	pokazać	31500100080

GPN 315 GS 12 PE-LLD, żółty	29	9	12	8	20	pokazać	31500120000

GPN 315 GS 14 PE-LLD, żółty	31	11	14	8	20	pokazać	31500140000

GPN 315 GS 15 PE-LLD, żółty	33	12	15	8	20	pokazać	31500150000

GPN 315 GS 16 PE-LLD, żółty	33	13	16	8	20	pokazać	31500160000

GPN 315 GS 18 PE-LLD, żółty	35	15	18	8	20	pokazać	31500180000

GPN 315 GS 22 PE-LLD, żółty	39	19	22	8	20	pokazać	31500220000

GPN 315 GS 26 PE-LLD, żółty	43,5	23	26	8	20	pokazać	31500260000

GPN 315 GS 30 PE-LLD, żółty	47	27	30	8	20	pokazać	31500300000

GPN 315 GS 32 PE-LLD, żółty	49	29	32	8	22	pokazać	31500320000

GPN 315 GS 34 PE-LLD, żółty	51	31	34	8	22	pokazać	31500340000

GPN 315 GS 41 PE-LLD, żółty	58	38	41	8	22,5	pokazać	31500410000

GPN 315 GS 47 PE-LLD, żółty	64	44	47	8	22,5	pokazać	31500470000

GPN 315 GS 58 PE-LLD, żółty	75	55	58	8	22,5	pokazać	31500580000

GPN 315 GS 82 PE-LLD, żółty	99	79	82	8	22,5	pokazać	31500820000

GPN 315 GS 86 PE-LLD, żółty	103	83	86	8	22,5	pokazać	31500860000

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

Wartości orientacyjne dla zastosowań

	dla gwintów metrycznych		dla gwintów metrycznych			dla gwintów metrycznych
Artykuł	gwint drobnozwojny					Gwint zwykły	Gwint rurowy
GPN 315 GS 47 PE-LLD, żółty				M 48 x 2
GPN 315 GS 82 PE-LLD, żółty					M 85 x 4
GPN 315 GS 41 PE-LLD, żółty				M 42 x 2
GPN 315 GS 86 PE-LLD, żółty							3
GPN 315 GS 26 PE-LLD, żółty			M 26 x 1,5				3/4
GPN 315 GS 30 PE-LLD, żółty			M 30 x 1,5
GPN 315 GS 32 PE-LLD, żółty			M 32 x 1,5	M 33 x 2			1
GPN 315 GS 34 PE-LLD, żółty			M 34 x 1,5
GPN 315 GS 58 PE-LLD, żółty			M 58 x 1,5				2
GPN 315 GS 8 PE-LLD, żółty	M 8 x 1					M 8	1/16
GPN 315 GS 10 PE-LLD, żółty	M 10 x 1					M 10	1/8
GPN 315 GS 12 PE-LLD, żółty	M 12 x 1	M 12 x 1,25
GPN 315 GS 14 PE-LLD, żółty	M 14 x 1		M 14 x 1,5
GPN 315 GS 15 PE-LLD, żółty	M 15 x 1		M 15 x 1,5			M 16
GPN 315 GS 16 PE-LLD, żółty	M 16 x 1		M 16 x 1,5				3/8
GPN 315 GS 18 PE-LLD, żółty	M 18 x 1		M 18 x 1,5
GPN 315 GS 22 PE-LLD, żółty	M 22 x 1		M 22 x 1,5			M 24	5/8

Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
