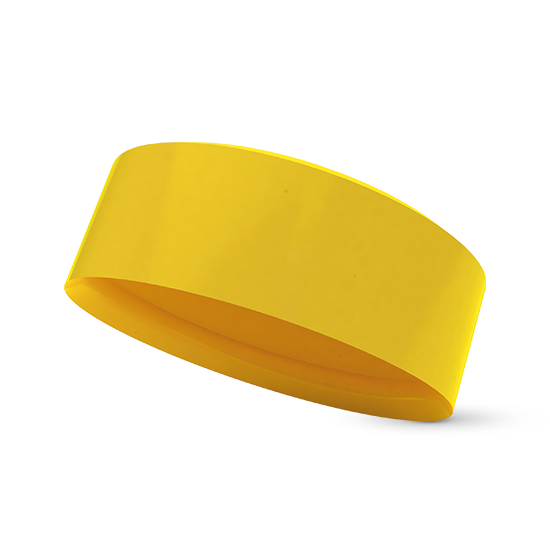

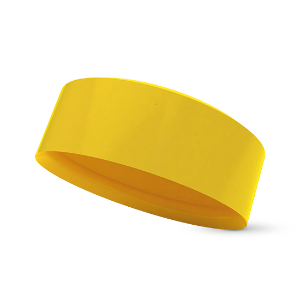

Capace de protecție - GPN 690

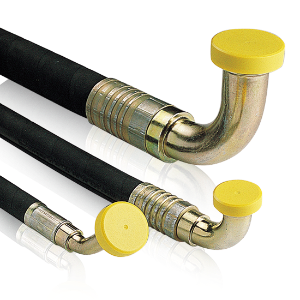

Capacele de protecţie GPN 690 protejează gulerul flanşei SAE, capete de ţeavă şi racordurile de furtun la deteriorare şi murdărire. Proeminenţa pe circumferinţă asigură o aşezare fixă la utilizare cu o mânuire simplă.
- Capace de protecţie pentru protecţia exterioară
100% reciclat post-consumator
Amestec de reciclat
Material nou

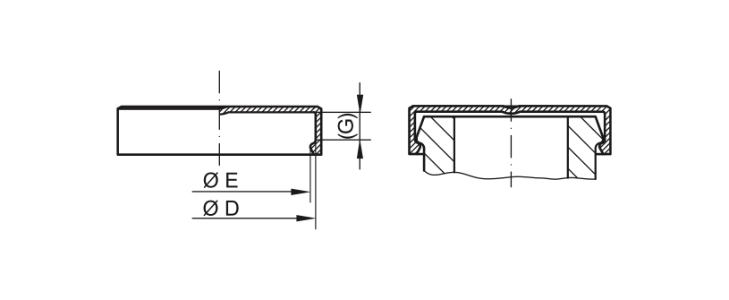

Dimensiuni
|
Dimensiuni
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Articol
|
NW mm
|
NW Zoll
|
D
|
E
|
G
|
CAD
|
Comanda nr.
|
|
| GPN 690 / 3001 PCR-PE / PE-LD, galben | 12 | 1/2 | 30,2 | 29,4 | 6,9 | arată | 69030010073 | |
|
|
||||||||
| GPN 690 / 3002 PCR-PE / PE-LD, galben | 20 | 3/4 | 38,1 | 37,3 | 6,9 | arată | 69030020073 | |
|
|
||||||||
| GPN 690 / 3003 PCR-PE / PE-LD, galben | 25 | 1 | 44,4 | 43,6 | 8,1 | arată | 69030030073 | |
|
|
||||||||
| GPN 690 / 3004 PCR-PE / PE-LD, galben | 32 | 1 1/4 | 50,8 | 50 | 8,1 | arată | 69030040073 | |
|
|
||||||||
| GPN 690 / 3005 PCR-PE / PE-LD, galben | 40 | 1 1/2 | 60,3 | 59,5 | 8,1 | arată | 69030050073 | |
|
|
||||||||
| GPN 690 / 3006 PCR-PE / PE-LD, galben | 50 | 2 | 71,4 | 70,6 | 9,7 | arată | 69030060073 | |
|
|
||||||||
| GPN 690 / 6001 PCR-PE / PE-LD, galben | 12 | 1/2 | 31,7 | 30,9 | 7,9 | arată | 69060010073 | |
|
|
||||||||
| GPN 690 / 6002 PCR-PE / PE-LD, galben | 20 | 3/4 | 41,3 | 40,5 | 8,9 | arată | 69060020073 | |
|
|
||||||||
| GPN 690 / 6003 PCR-PE / PE-LD, galben | 25 | 1 | 47,4 | 46,4 | 9,5 | arată | 69060030073 | |
|
|
||||||||
| GPN 690 / 6004 PCR-PE / PE-LD, galben | 32 | 1 1/4 | 54 | 53,2 | 10,4 | arată | 69060040073 | |
|
|
||||||||
| GPN 690 / 6005 PCR-PE / PE-LD, galben | 40 | 1 1/2 | 63,5 | 62,5 | 12,7 | arată | 69060050073 | |
|
|
||||||||
Dimensiuni în mm
Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.
Ghid de aplicare
|
Articol
|
Presiune nominală 3000 PSI (210 bar) dimensiune nominală inch
|
Presiune nominală 6000 PSI (420 bar) Dimensiune nominală inch
|
||
|---|---|---|---|---|
| GPN 690 / 3001 PCR-PE / PE-LD, galben | 12 | |||
| GPN 690 / 3002 PCR-PE / PE-LD, galben | 20 | |||
| GPN 690 / 3003 PCR-PE / PE-LD, galben | 25 | |||
| GPN 690 / 3004 PCR-PE / PE-LD, galben | 32 | |||
| GPN 690 / 3005 PCR-PE / PE-LD, galben | 40 | |||
| GPN 690 / 3006 PCR-PE / PE-LD, galben | 50 | |||
| GPN 690 / 6001 PCR-PE / PE-LD, galben | 12 | 1/2 | ||
| GPN 690 / 6002 PCR-PE / PE-LD, galben | 20 | 3/4 | ||
| GPN 690 / 6003 PCR-PE / PE-LD, galben | 25 | 1 | ||
| GPN 690 / 6004 PCR-PE / PE-LD, galben | 32 | 1 1/4 | ||
| GPN 690 / 6005 PCR-PE / PE-LD, galben | 40 | 1 1/2 | ||
Acest tabel de aplicații reprezintă valori orientative. Vom fi încântați să vă trimitem mostre de testare gratuite.
Versiunile prezentate alăturat au fost special dezvoltate pentru a acoperi flanșele SAE. Presiuni nominale: 3000 PSI și 6000 PSI.
Avantaje de calitate
O potrivire mai bună.
Protecție pentru flanșe cu manșoane SAE.
Mai bun.
De asemenea, potrivit pentru capetele conductelor și conexiunile furtunului. Nervura circumferențială asigură o potrivire strânsă cu o manevrare ușoară.
