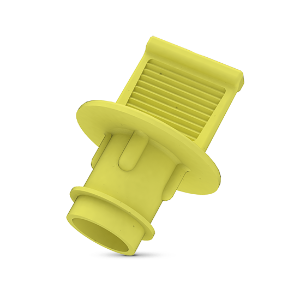

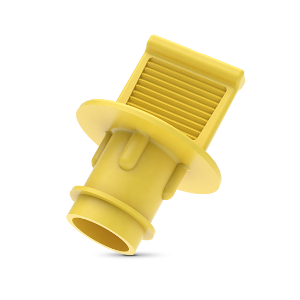

Dopuri cu prindere - GPN 305
Dopurile cu mâner GPN 305 sunt adecvate pentru protecţie furtunurilor, orificiilor găurite şi filetelor interioare. Mânerul de prindere uşor de mânuit dă posibilitatea unei demontări uşoare şi lamelele pe circumferinţă şi nervurile de centrare asigură o aşezare bună.
- Dopuri cu mâner pentru protecţia interioară
100% reciclat post-consumator
Dimensiuni
|
Dimensiuni
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Articol
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Comanda nr.
|
|
| GPN 305 GV 5 PCR-TPE, galben | 11 | 3 | 5,3 | 11 | 24 | arată | 30500050086 | |
|
|
||||||||
| GPN 305 GV 7 PCR-TPE, galben | 10 | 5 | 7,1 | 13 | 27 | arată | 30500070086 | |
|
|
||||||||
| GPN 305 GV 10 PCR-TPE, galben | 18 | 8,5 | 10,4 | 11 | 24 | arată | 30500100086 | |
|
|
||||||||
| GPN 305 GV 11 PCR-TPE, galben | 19 | 9,5 | 11,4 | 11 | 24 | arată | 30500110086 | |
|
|
||||||||
| GPN 305 GV 12 PCR-TPE, galben | 18 | 10 | 12,5 | 10 | 31 | arată | 30500120086 | |
|
|
||||||||
| GPN 305 GV 13 PCR-TPE, galben | 15 | 11 | 13,5 | 10 | 26 | arată | 30500130086 | |
|
|
||||||||
| GPN 305 GV 14 PCR-TPE, galben | 20 | 11,5 | 14 | 7,5 | 20,5 | arată | 30500140086 | |
|
|
||||||||
| GPN 305 GV 15 PCR-TPE, galben | 21,5 | 14 | 15,4 | 11 | 24 | arată | 30500150086 | |
|
|
||||||||
| GPN 305 GV 18 PCR-TPE, galben | 23,5 | 15,8 | 18,4 | 7,5 | 20,5 | arată | 30500180086 | |
|
|
||||||||
| GPN 305 GV 19 PCR-TPE, galben | 28,5 | 17 | 19,4 | 11 | 24 | arată | 30500190086 | |
|
|
||||||||
Dimensiuni în mm
Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.
Ghid de aplicare
|
pentru filete metrice
|
|||||
|---|---|---|---|---|---|
|
Articol
|
filet fin
|
Filet standard
|
|||
| GPN 305 GV 5 PCR-TPE, galben | M 6 x 0,75 | M 6 | |||
| GPN 305 GV 7 PCR-TPE, galben | M 8 | ||||
| GPN 305 GV 10 PCR-TPE, galben | M 12 | ||||
| GPN 305 GV 11 PCR-TPE, galben | |||||
| GPN 305 GV 12 PCR-TPE, galben | M 14 | ||||
| GPN 305 GV 13 PCR-TPE, galben | |||||
| GPN 305 GV 14 PCR-TPE, galben | |||||
| GPN 305 GV 15 PCR-TPE, galben | M 16 x 1 | ||||
| GPN 305 GV 18 PCR-TPE, galben | |||||
| GPN 305 GV 19 PCR-TPE, galben | M 20 x 1 | M 20 x 1,5 | |||
Acest tabel de aplicare este un ghid. Vom fi încântați să vă trimitem mostre de testare gratuite. Pentru găuri și alezaje nefiletate, vă rugăm să selectați în conformitate cu dimensiunile funcționale B și C.
Avantaje de calitate
Economisește timp.
Prindere practică pentru îndepărtarea ușoară.
Mai bun.
Protecție pentru furtunuri, găuri forate și filete interioare. Cu nervuri circumferențiale și segmente de centrare pentru o fixare fermă.
