Dopuri de extragere - GPN 606

Dopurile de extragere GPN 606 oferă protecţie orificiilor găurite de străpungere cu şi fără filet, la murdărie şi deteriorare. Mânerul de extragere dă posibilitatea unei montări şi demontări simple. Varianta de execuţie robustă este adecvată pentru o solicitare ridicată. Materialul este pentru un timp scurt extrem rezistent la temperatură ridicată de până la 250° C.

Dopuri de extragere pentru protecţia interioară
Extrem de rezistente la temperatură ridicată , pentru un timp scurt de până la 250° C

mai multe avantaje

Material nou

Dimensiuni

Culori standard

natural

Material

SI, SISI

Fișa tehnică

arată

Consultați prețurile și condițiile direct online aici și comandați și mai ușor.

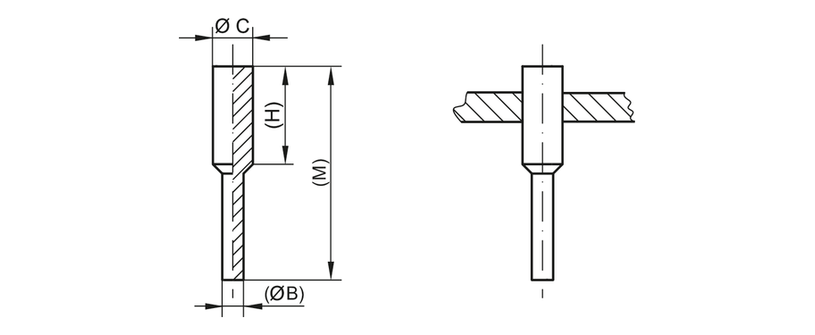

	Dimensiuni
Articol	B	C	H	M	CAD	Comanda nr.
GPN 606 / 0023 SI, natural	1,3	2,3	15,9	32,3	arată	60600230000

GPN 606 / 0041 SI, natural	2,1	4,1	15,9	31,5	arată	60600410000

GPN 606 / 0033 SI, natural	2,2	3,3	15,9	32,3	arată	60600330000

GPN 606 / 0050 SI, natural	2,8	5	15,9	35,5	arată	60600500000

GPN 606 / 0070 SI, natural	3,2	7	23,8	47,6	arată	60600700000

GPN 606 / 0055 SI, natural	3,3	5,5	25,4	51,4	arată	60600550000

GPN 606 / 0080 SI, natural	3,7	7,9	25,4	54,4	arată	60600800000

GPN 606 / 0085 SI, natural	3,9	8,5	25,4	53,2	arată	60600850000

GPN 606 / 0095 SI, natural	4	9,5	25,4	51,2	arată	60600950000

GPN 606 / 0104 SI, natural	4,3	10,4	25,6	53,8	arată	60601040000

GPN 606 / 0126 SI, natural	6,4	12,6	25,4	53,8	arată	60601260000

GPN 606 / 0156 SISI, natural	6,4	15,4	25,4	56	arată	60601560000

GPN 606 / 0112 SI, natural	6,6	11,2	25,4	53	arată	60601120000

GPN 606 / 0205 SI, natural	8	20,6	25,4	57,5	arată	60602050000

GPN 606 / 0163 SI, natural	9,5	16,3	25,4	54,5	arată	60601630000

GPN 606 / 0178 SI, natural	9,5	17,8	31,8	56,4	arată	60601780000

GPN 606 / 0196 SISI, natural	9,5	19,6	25,4	56,3	arată	60601960000

Dimensiuni în mm

Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.

Ghid de aplicare


Articol	filet fin			Filet standard	Filet pentru țevi
GPN 606 / 0041 SI, natural				M 5
GPN 606 / 0033 SI, natural				M 4
GPN 606 / 0050 SI, natural				M 5 M 6
GPN 606 / 0080 SI, natural				M 9
GPN 606 / 0023 SI, natural
GPN 606 / 0055 SI, natural				M 6
GPN 606 / 0112 SI, natural		M 12 x 1,5		M 12
GPN 606 / 0156 SISI, natural		M 16 x 1,5 M 17 x 1,5
GPN 606 / 0205 SI, natural		M 22 x 1,5		M 22
GPN 606 / 0070 SI, natural	M 8 x 1			M 8	G 1/6
GPN 606 / 0085 SI, natural	M 9 x 1			M 10
GPN 606 / 0095 SI, natural	M 10 x 1			M 11	G 1/8
GPN 606 / 0104 SI, natural	M 11 x 1	M 12 x 1,5		M 12
GPN 606 / 0126 SI, natural	M 13 x 1	M 14 x 1,5		M 14	G 1/4
GPN 606 / 0163 SI, natural	M 16 x 1 M 17 x 1		M 18 x 2	M 18	G 3/8
GPN 606 / 0178 SI, natural	M 18 x 1	M 19 x 1,5		M 20
GPN 606 / 0196 SISI, natural	M 20 x 1	M 20 x 1,5		M 22	G 1/2

Acest tabel de aplicare este un ghid. Vom fi încântați să vă trimitem mostre de testare gratuite. Pentru găuri și alezaje nefiletate, vă rugăm să selectați în conformitate cu dimensiunile funcționale B și C.

În cazul acestor articole, sunt admise bavuri clare, precum și particule străine parțiale. Vă recomandăm să efectuați teste funcționale înainte de producția de serie.
