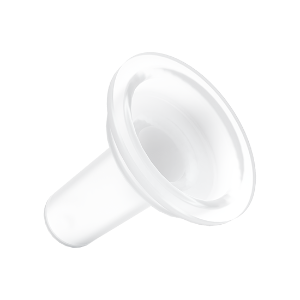

Dopuri QC - GPN 245 Tip A
Dopurile QC GPN 245 Tip A sunt adecvate pentru protecţia cuplajelor conectoarelor de tip SAE-conector rapid, bazate pe SAE J2044. Strângerea are loc cu uşor şi sigur pe inelele de etanşare interioare ale conectorului. Dopurile QC sunt adecvate în cadrul unor anumite limite pentru test de presiune.
- Dopuri QC pentru protecţie interioară
- Producţia este posibilă conform ISO 16232 în cameră sterilă special amenajată
Material nou

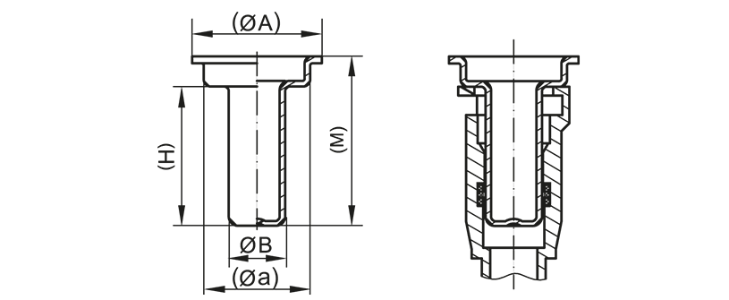

Dimensiuni
|
Dimensiuni
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Articol
|
Aplicabil pentru cuplajele SAE NW
|
Se aplică pentru cuplajele SAE NW inch
|
A
|
a
|
B
|
H
|
M
|
CAD
|
Comanda nr.
|
|
| GPN 245 QC 8 PE-HD, natural | 8 | 5/16 | 26 | 22 | 7,6 | 27 | 33 | arată | 24500080000 | |
|
|
||||||||||
| GPN 245 QC 10 PE-HD, natural | 10 | 7/16 | 23 | 18 | 9,6 | 30 | 34 | arată | 24500100000 | |
|
|
||||||||||
| GPN 245 QC 12,7 PE-HD, natural | 12.7 | 1/2 | 28 | 23 | 12,2 | 30 | 36,5 | arată | 24501270000 | |
|
|
||||||||||
| GPN 245 QC 14,24 PE-HD, natural | 14.24 | - | 32 | 28 | 13,4 | 28 | 34,5 | arată | 24514240000 | |
|
|
||||||||||
| GPN 245 QC 15,9 PE-HD, natural | 15.9 | 5/8 | 34 | 30 | 15,7 | 35 | 43 | arată | 24501590000 | |
|
|
||||||||||
Dimensiuni în mm
Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.
Avantaje de calitate
O potrivire mai bună.
Potrivit pentru conectori rapizi SAE, pe baza SAE J2044
Sigileazā mai bine.
Potrivit pentru testarea presiunii în funcție de aplicație.
Mai curat.
Producție în conformitate cu VDA Band 19 și ISO 16232 în camera sterilă special echipată, la cerere.
Mai bun.
Prinderea se realizează ușor și în siguranță pe garniturile inelelare de etanșare interne ale conectorului.
