HV-Schutz – GPN 395 Form D

Der HV-Schutz GPN 395 Form D eignet sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Er bewahrt Stecker, z. B. im Bereich von Akkus, DC/DC-Umrichter, Bordladegeräten, Elektrosteckleisten und Hochspannungsverteilung, vor Korrosion, mechanischer Beschädigung und bieten Schutz vor Spritzwasser gemäß Schutzklasse IPX4. Die Steckerabdeckung besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


HV-Schutz für den Außenschutz


Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich


Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel


Diese neue Normreihe befindet sich aktuell in Entwicklung und wird bald erhältlich sein. Die aufgeführten Angaben sind entsprechend vorläufig und können sich ändern. Gerne berät Sie unser Team bei Fragen.

more advantages

Dimensions

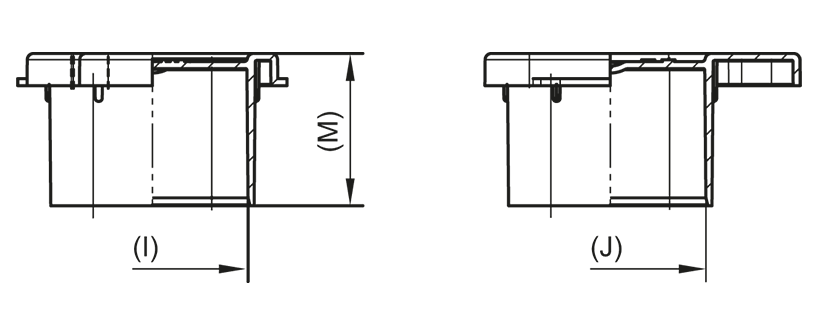

Zeichnung GPN 395 Form D - HV-Schutz
Colour
recycling blue
Material
PCR-PE
mm inch
Dimensions
Item
I
J
M
CAD
Order no.
Available soon GPN 395 HV 60-4 PCR-PE, recycling blue 1.189 1.189 0.949 39505010000
Available soon GPN 395 HVA 280 PCR-PE, recycling blue 1.134 0.728 0.61 39506020000
Available soon GPN 395 HVU 280 PCR-PE, recycling blue 1.012 0.654 0.937 39506040000

Dimensions in mm

Information on materials, colours, drawings and use of our articles can be found on pages 166/167.

Application guide

mm inch
Item
Contact connections
Available soon GPN 395 HV 60-4 PCR-PE, recycling blue HVR
  • 4
Available soon GPN 395 HVA 280 PCR-PE, recycling blue HVA
  • 2
Available soon GPN 395 HVU 280 PCR-PE, recycling blue HVU
  • 2

The article consists of 98 % PCR-PE and 2 % colour based on a PIR carrier. The plastic used consists of 100 % PCR.

For these articles, color deviations as well as black dots, which cannot be completely avoided due to production technology, are permissible. We recommend that functional tests be carried out before series production.

Quality advantages

<p><strong>More resource-saving.</strong></p>

More resource-saving.

The plastic used consists of 100 % recycled material.
<p><strong>Better fit.</strong></p>

Better fit.

Protection for High Voltage Connector Systems using our registered design.
<p><strong>Saves time.</strong></p>

Saves time.

Quick installation and removal.
<p><strong>Seals better.<strong></p>

Seals better.

Protection against splashing water from any direction (IPX4) depending on the specific connector design and quality.
<p><strong>Cleaner.</strong></p>

Cleaner.

Production in accordance with VDA Band 19 and ISO 16232 in our specially equipped cleanroom on request.
