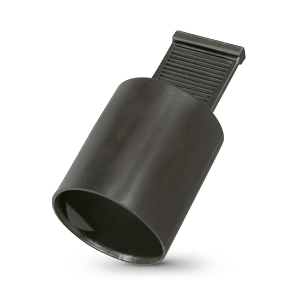

Krytky s úchytkami - GPN 215

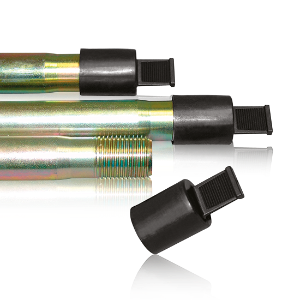

Krytky s úchytkou GPN 215 jsou vhodné pro vnější závity, čepy a trubky. Ergonomicky tvarovaná úchytka usnadňuje manipulaci při montáži a demontáži. Vnitřní upínací plochy umožňují větší toleranci rozměrů.
- Krytky s úchytkou pro vnější ochranu
- je možná i výroba dle ISO 16232 ve speciálních čistých prostorách

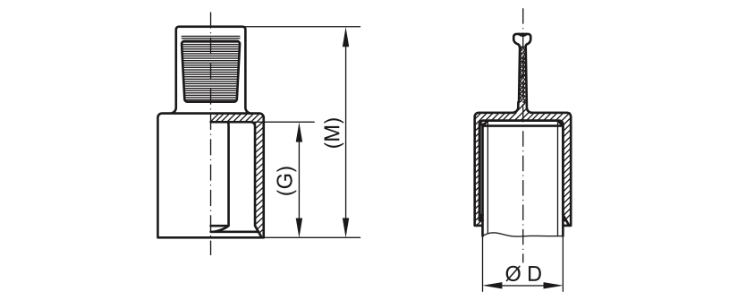

Rozměry
![Zeichnung Griffkappe - GPN 215 Zeichnung Griffkappe - GPN 215](/cs/dam/jcr:cd0aa712-e151-4e53-ba89-75bce2c56231/gpn-215-griffkappen-cad-web.png)
Platí pro
|
Rozměry
|
|||||
---|---|---|---|---|---|---|
Artikl
|
D
|
G
|
M
|
CAD
|
Obj. č.
|
|
GPN 215 ML 8 x 20 EVA, černá | 8 | 20 | 36,5 | ukázat | 21508200000 | |
|
||||||
GPN 215 ML 10 x 20 EVA, černá | 10 | 20 | 36,5 | ukázat | 21510200000 | |
|
||||||
GPN 215 ML 12 x 20 EVA, černá | 12 | 20 | 36,5 | ukázat | 21512200000 | |
|
||||||
GPN 215 ML 14 x 20 EVA, černá | 14 | 20 | 36,5 | ukázat | 21514200000 | |
|
||||||
GPN 215 ML 16 x 20 EVA, černá | 16 | 20 | 36,5 | ukázat | 21516200000 | |
|
||||||
GPN 215 ML 17 x 20 EVA, černá | 17 | 20 | 36,5 | ukázat | 21517200000 | |
|
||||||
GPN 215 ML 18 x 20 EVA, černá | 18 | 20 | 36,5 | ukázat | 21518200000 | |
|
||||||
GPN 215 ML 19 x 20 EVA, černá | 19 | 20 | 36,5 | ukázat | 21519200000 | |
|
||||||
GPN 215 ML 20 x 20 EVA, černá | 20 | 20 | 36,5 | ukázat | 21520200000 | |
|
||||||
GPN 215 ML 22 x 20 EVA, černá | 22 | 20 | 36,5 | ukázat | 21522200000 | |
|
||||||
GPN 215 ML 24 x 20 EVA, černá | 24 | 20 | 36,5 | ukázat | 21524200000 | |
|
||||||
GPN 215 ML 26 x 20 EVA, černá | 26 | 20 | 36,5 | ukázat | 21526200000 | |
|
||||||
GPN 215 ML 28 x 20 EVA, černá | 28 | 20 | 36,5 | ukázat | 21528200000 | |
|
||||||
GPN 215 ML 30 x 20 EVA, černá | 28 | 20 | 36,5 | ukázat | 21530200000 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
Použitelné pro metrický závit
|
||||||
---|---|---|---|---|---|---|
Artikl
|
jemný závit
|
Standardní závit
|
||||
GPN 215 ML 8 x 20 EVA, černá | M 8 x 1 | M 8 | ||||
GPN 215 ML 10 x 20 EVA, černá | M 10 x 1 | M 10 x 1,25 | M 10 | |||
GPN 215 ML 12 x 20 EVA, černá | M 12 x 1 | M 12 x 1,25 | M 12 x 1,5 | M 12 | ||
GPN 215 ML 14 x 20 EVA, černá | M 14 x 1 | M 14 x 1,5 | M 14 | |||
GPN 215 ML 16 x 20 EVA, černá | M 16 x 1 | M 16 x 1,5 | M 16 | |||
GPN 215 ML 17 x 20 EVA, černá | M 17 x 1 | M 17 x 1,5 | M 17 | |||
GPN 215 ML 18 x 20 EVA, černá | M 18 x 1 | M 18 x 1,5 | M 18 | |||
GPN 215 ML 19 x 20 EVA, černá | M 19 x 1 | M 19 x 1,5 | M 19 | |||
GPN 215 ML 20 x 20 EVA, černá | M 20 x 1 | M 20 x 1,5 | M 20 | |||
GPN 215 ML 22 x 20 EVA, černá | M 22 x 1 | M 22 x 1,5 | M 22 x 2 | M 22 | ||
GPN 215 ML 24 x 20 EVA, černá | M 24 x 1 | M 24 x 1,5 | M 24 x 2 | M 24 | ||
GPN 215 ML 26 x 20 EVA, černá | M 26 x 1 | M 26 x 1,5 | M 26 x 2 | M 26 | ||
GPN 215 ML 28 x 20 EVA, černá | M 28 x 1 | M 28 x 1,5 | M 28 x 2 | M 28 | ||
GPN 215 ML 30 x 20 EVA, černá | M 28 x 1 | M 28 x 1,5 | M 28 x 2 | M 28 |
Tato aplikační tabulka představuje orientační hodnoty. Rádi vám zašleme zkušební vzorky zdarma.
Výhody Kvality
![<p><strong>Časově úspornější.</strong></p>](/cs/dam/jcr:f9b9e149-d63c-4254-a0a9-b71da2fc52cc/kapsto-icon-zeitsparend.png)
Časově úspornější.
Snadná manipulace díky ergonomicky tvarovanému těsnícímu spojovacímu prvku.
![<p><strong>Univerzálnější.</strong></p>](/cs/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Univerzálnější.
Uvnitř se nacházející plochy přemosťují větší tolerance a dosáhnou pevného usazení.
![<p><strong>Čistějš.</strong></p>](/cs/dam/jcr:ce9e0b46-d06f-4dbc-a42a-bc38d7c9c18b/kapsto-icon-sauberkeit.png)
Čistějš.
Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
![<p><strong>Více.</strong></p>](/cs/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Více.
Vhodný pro čepy, vnější závity, čepy a kolíky.
