Ochrana HDSCS - GPN 365
Krytky GPN 365 jsou vhodné k ochraně HDSCS konektorů (Heavy Duty Sealed Connector Series) a konektory s 2 až 18 póly. Vnitřní lamely svírají vnitřní obrys konektoru a ten je z vnějšku chráněn. Materiál je krátkodobě odolný proti vysokým teplotám až do 150 °C.
- Krytky HDSCS konektorů
- Krátkodobě odolné proti vysokým teplotám až do 150 °C
- Vhodné pro HDSCS konektory

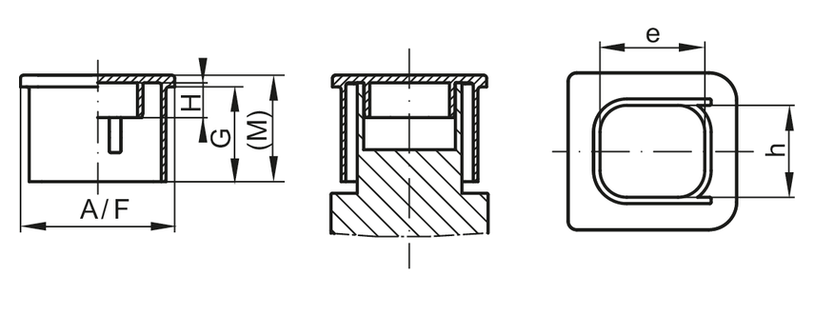

Rozměry
![Zeichnung HDSCS Schutz - GPN 365 Zeichnung HDSCS Schutz - GPN 365](/cs/dam/jcr:c0460e49-4ea9-4706-8ed3-a27de2410da7/gpn-365-cad.png)
Použitelné pro pouzdra kolíků HDSCS
|
Rozměry
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
Artikl
|
e
|
h
|
A
|
F
|
G
|
H
|
M
|
CAD
|
Obj. č.
|
|
GPN 365 SC 1810, žlutá | 17,8 | 9,6 | 33,7 | 19,6 | 16,3 | 6 | 18,3 | ukázat | 36518100000 | |
|
||||||||||
GPN 365 SC 1816, žlutá | 17,8 | 15,6 | 33,7 | 26,5 | 16,3 | 6 | 18,3 | ukázat | 36518160000 | |
|
||||||||||
GPN 365 SC 2316, žlutá | 22,8 | 15,6 | 38,7 | 26,5 | 16,3 | 6 | 18,3 | ukázat | 36523160000 | |
|
||||||||||
GPN 365 SC 3116, žlutá | 30,8 | 15,6 | 46,7 | 27,5 | 16,3 | 6 | 18,3 | ukázat | 36531160000 | |
|
||||||||||
GPN 365 SC 4316, žlutá | 42,8 | 15,6 | 58,9 | 26,7 | 16,3 | 6 | 18,3 | ukázat | 36543160000 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
Použitelné pro pouzdra kolíků HDSCS
|
|||
---|---|---|---|
Artikl
|
Kontaktní připojení
|
Number of poles HDSCS
|
|
GPN 365 SC 1810, žlutá | HDSCS |
|
|
GPN 365 SC 1816, žlutá | HDSCS |
|
|
GPN 365 SC 2316, žlutá | HDSCS |
|
|
GPN 365 SC 3116, žlutá | HDSCS |
|
|
GPN 365 SC 4316, žlutá | HDSCS |
|
Ochrana kontaktů GPN 365 byla vyvinuta speciálně pro pouzdra kolíků HDSCS.
Výhody Kvality
![<p><strong>Normovaná ochrana.</strong></p>](/cs/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Normovaná ochrana.
K ochraně HDSCS (Heavy Duty Sealed Connector Series) pouzder s kontakty.
![Vyšší teplotní odolnost.](/cs/dam/jcr:8fec1e00-0519-4ad6-a2b8-7ee04d4af3a5/kapsto-icon-temperaturbestaendig.png)
Vyšší teplotní odolnost.
Odolnost proti vysokým teplotám do 150 °C.
![<p><strong>Více.</strong></p>](/cs/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Více.
Ochrana pouzder s kontakty. Ideální jako ochrana při transportu a lakování. Bez změkčovadel v relevanci s SVHC*.
Ke stažení
Alternativní standardní řada
