Přírubové krytí - GPN 655 Typ B

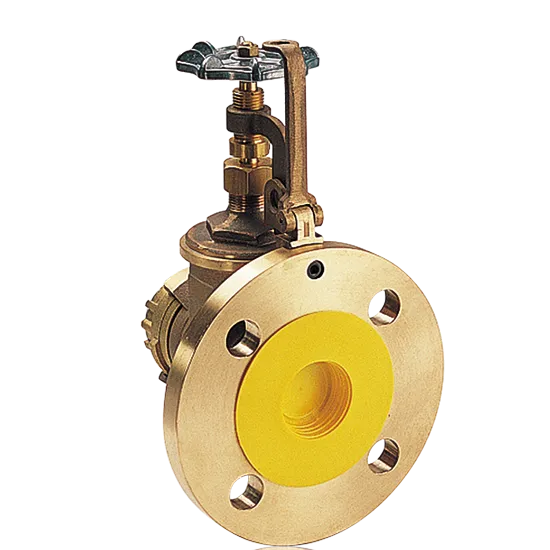

Přírubové krytky GPN 655 Typ B chrání příruby dle ANSI/ASME B 16.5 před poškozením a znečištěním, kryjí otvory a chrání přírubu armatury. Přírubové krytky mají na kónickém dříku dodatečná upínací žebra pro upnutí do různých průměrů.
- Kryty přírub
- Dostupný také Typ A bez upínacích žeber
- K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
Rozměry
![Zeichnung Flanschabdeckung - GPN 655 Form B Zeichnung Flanschabdeckung - GPN 655 Form B](/cs/dam/jcr:360cd90c-ac34-464e-b7da-7834a3337b30/gpn-655-b-flanschabdeckungen-cad-web.png)
Platí pro
|
Rozměry
|
|||||||
---|---|---|---|---|---|---|---|---|
Artikl
|
NW mm
|
A
|
B
|
C
|
H
|
CAD
|
Obj. č.
|
|
GPN 655 / 100-R PCR-PE / PE-LD, žlutá | 100 | 190 | 106 | 108,5 | 20 | ukázat | 65501000073 | |
|
||||||||
GPN 655 / 125-R PCR-PE / PE-LD, žlutá | 125 | 225 | 131,5 | 134 | 20 | ukázat | 65501250073 | |
|
||||||||
GPN 655 / 15-R PCR-PE / PE-LD, žlutá | 15 | 75 | 16,7 | 17,8 | 10 | ukázat | 65500150073 | |
|
||||||||
GPN 655 / 150-R PCR-PE / PE-LD, žlutá | 150 | 270 | 160 | 161,5 | 20 | ukázat | 65501500073 | |
|
||||||||
GPN 655 / 25-R PCR-PE / PE-LD, žlutá | 25 | 100 | 27,3 | 28,8 | 15 | ukázat | 65500250073 | |
|
||||||||
GPN 655 / 32-R PCR-PE / PE-LD, žlutá | 32 | 110 | 36,5 | 38,5 | 15 | ukázat | 65500320073 | |
|
||||||||
GPN 655 / 40-R PCR-PE / PE-LD, žlutá | 40 | 125 | 42 | 44,4 | 15 | ukázat | 65500400073 | |
|
||||||||
GPN 655 / 50-R PCR-PE / PE-LD, žlutá | 50 | 135 | 55 | 56,5 | 15 | ukázat | 65500500073 | |
|
||||||||
GPN 655 / 65-R PCR-PE / PE-LD, žlutá | 65 | 122 | 68 | 71 | 20 | ukázat | 65500650073 | |
|
||||||||
GPN 655 / 80-R PCR-PE / PE-LD, žlutá | 80 | 138 | 81 | 83,1 | 20 | ukázat | 65500800073 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výhody Kvality
![<p><strong>Normovaná ochrana.</strong></p>](/cs/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Normovaná ochrana.
K ochraně přírub dle ANSI/ASME B 16.5.
![<p><strong>Univerzálnější.</strong></p>](/cs/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Univerzálnější.
Tvar B s dodatečným upínacím žebrovím k přemostění větších tolerancí.
![<p><strong>Více.</strong></p>](/cs/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Více.
Pokud se uzávěr uzavře, chrání těsnicí lištu příslušenství příruby.
![<p><strong>Šetřící zdroje.</strong></p>](/cs/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Šetřící zdroje.
Směs recyklátu po spotřebě a primárního materiálu
