Tĕsnící zátky - GPN 734

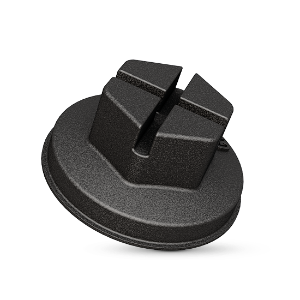

Barevné krytky GPN 734 jsou vhodné jako barevná ochrana pro šroubovací zátky GPN 736 a GPN 738. Barevné krytky udržují vymezený prostor kolem šroubové zátky bez barvy, což zachovává vzhled šroubových zátek a snižuje riziko znečištění chráněného otvoru.
- První víčko chráněné proti použití vyrobené procesem 3D tisku.
- Barevné krytky pro zátky GPN 736 a GPN 738
- Možnost montáže pomocí KAPSTO BIT-73X

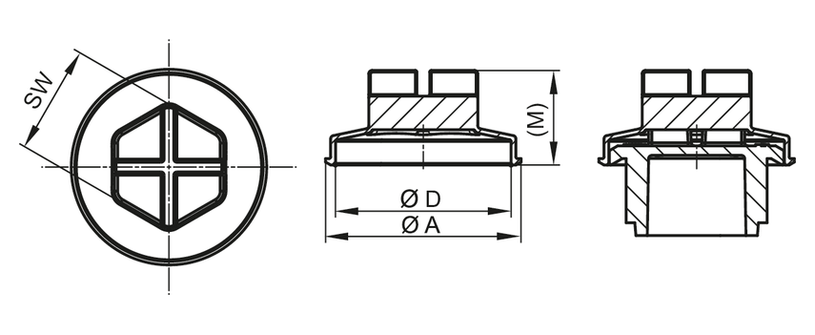

Rozměry
![Zeichnung Lackierschutzkappe - GPN 733 gpn 733 lackierschutzkappe, skizze,](/cs/dam/jcr:c2f15b37-11bb-47ab-892f-7cdd4f10ab7e/gpn-733-cad.png)
Platí pro
|
Rozměry
|
Rozměry
|
|||||||
---|---|---|---|---|---|---|---|---|---|
Artikl
|
/LocalizationKeys/productDetailsPage/kapsto/kapsto.column.10781
|
A
|
B
|
D
|
M
|
SW
|
CAD
|
Obj. č.
|
|
Nově GPN 734 7/16 - 20 UNF, žlutá | 7/16 - 20 UNF | 20,7 | 1,5 | 17,6 | 11,8 | 12 | ukázat | 73426670000 | |
|
|||||||||
Nově GPN 734 M 12 x 1,5, černá | M 12 x 1,5 | 21,7 | 1,6 | 18,6 | 11,6 | 12 | ukázat | 73412150000 | |
|
|||||||||
Nově GPN 734 M 14 x 1,5, černá | M 14 x 1,5 | 23,7 | 1,6 | 20,6 | 12,8 | 12 | ukázat | 73414150000 | |
|
|||||||||
Nově GPN 734 M 16 x 1,5, černá | M 16 x 1,5 | 26,7 | 2,1 | 23,6 | 14,8 | 15 | ukázat | 73416150000 | |
|
|||||||||
Nově GPN 734 M 18 x 1,5, černá | M 18 x 1,5 | 28,7 | 2,1 | 25,6 | 14,8 | 15 | ukázat | 73418150000 | |
|
|||||||||
Nově GPN 734 M 22 x 1,5, černá | M 22 x 1,5 | 31,7 | 2,1 | 28,6 | 14,8 | 18 | ukázat | 73422150000 | |
|
|||||||||
Nově GPN 734 M 33 x 2, černá | M 33 x 2 | 45,6 | 2,5 | 42,5 | 14,8 | 27 | ukázat | 73433200000 | |
|
|||||||||
Nově GPN 734 M 42 x 2, černá | M 42 x 2 | 54,6 | 2,7 | 51,5 | 15,8 | 27 | ukázat | 73442200000 | |
|
Rozměry v mm
*Vhodné pouze pro GPN 736 a GPN 738
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výhody Kvality
![<p><strong>Normovaná ochrana.</strong></p>](/cs/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Normovaná ochrana.

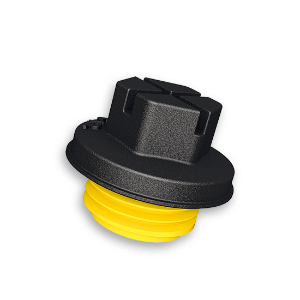

Optimální uložení a upnutí těsnicích zátek GPN 736 a GPN 738 během procesu lakování.
