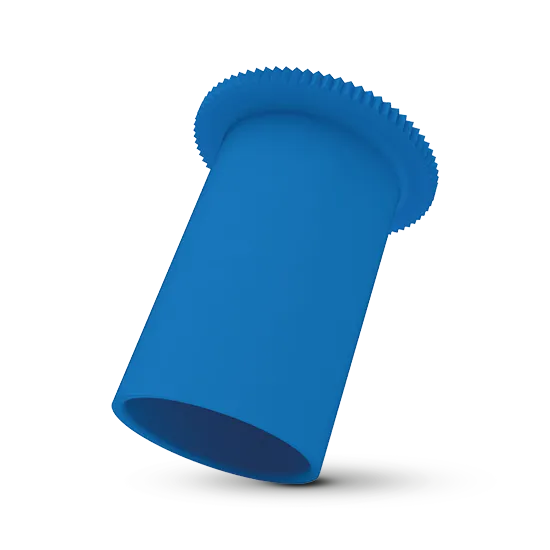

Těsnicí krytky SAE - GPN 241
Těsnicí krytky SAE GPN 241 jsou vhodné k ochraně SAE konektorů. Rozšířená část krytky zabraňuje nechtěnému smontování s rychlospojkou. V závislosti na kvalitě povrchu SAE konektoru může krytka vydržet krátkodobě tlak až 1 bar.
- Těsnicí krytky SAE pro vnější ochranu
- je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
100% post-konzumní recyklát
Recyklovaná směs
Nový materiál
Rozměry
|
Platí pro
|
Rozměry
|
||||||
|---|---|---|---|---|---|---|---|
|
Artikl
|
SAE-zástrčka jš
|
A
|
D
|
G
|
CAD
|
Obj. č.
|
|
| GPN 241 DF 8* PCR-PE / PE-LD, žlutá | 8 | 16 | 7,8 | 17,9 | ukázat | 24100080073 | |
|
|
|||||||
| GPN 241 DF 9,5 PCR-PE / PE-LD, žlutá | 9,5 | 17 | 9,4 | 19 | ukázat | 24100950073 | |
|
|
|||||||
| GPN 241 DF 10 PCR-PE / PE-LD, žlutá | 10 | 18 | 9,7 | 22,5 | ukázat | 24100100073 | |
|
|
|||||||
| GPN 241 DF 12,7 PCR-PE / PE-LD, žlutá | 12,7 | 20 | 12,5 | 23,5 | ukázat | 24101270073 | |
|
|
|||||||
| GPN 241 DF 16 PCR-PE / PE-LD, žlutá | 16 | 24 | 15,45 | 24 | ukázat | 24100160073 | |
|
|
|||||||
| GPN 241 DF 18 PCR-PE / PE-LD, žlutá | 18 | 25 | 17,8 | 21 | ukázat | 24100180073 | |
|
|
|||||||
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
*Tato velikost se dodává s vnitřními žebry.
Výhody Kvality
Normovaná ochrana.
K ochraně přípojkového úseku SAE zástrček s rychlospojkou.
Těsnící.
Dle kvality povrchu SAE konektoru může krytka vydržet tlak až 1 bar.
Čistějš.
Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
Více.
Nasazená krytka na SAE hrdle zabrání nechtěné montáži rychlospojky (QC).
Ke stažení
Alternativní standardní řada
