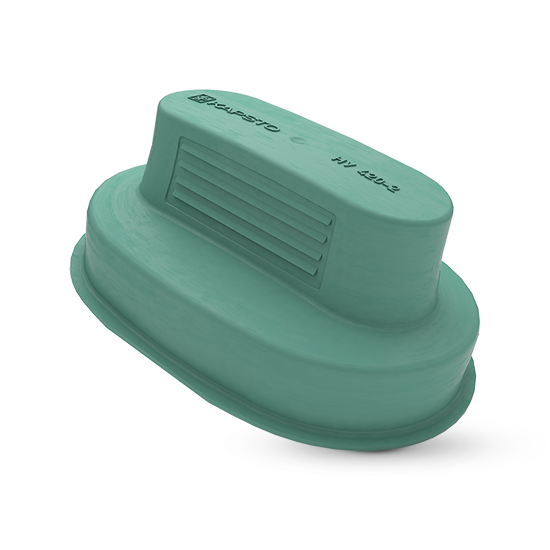

HV-Schutz – GPN 384

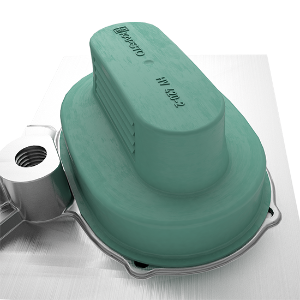

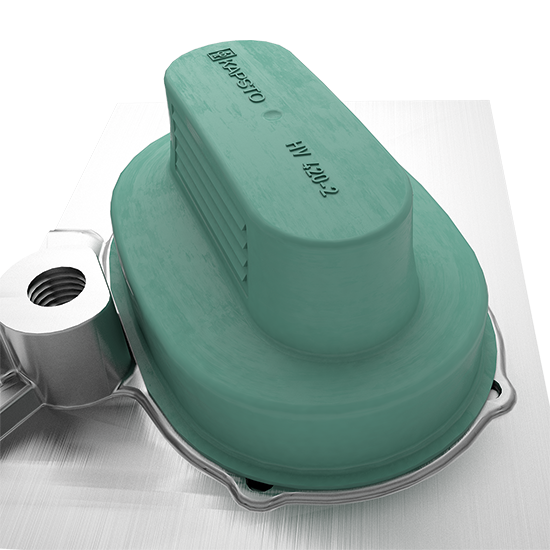

Der HV-Schutz GPN 384 eignen sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Sie bewahren Stecker der Hersteller Rosenberger (HVS 240 und HVS 420), z. B. im Bereich von Akkus, DC/DC-Umrichter, Bordladegeräten, Elektrosteckleisten und Hochspannungsverteilung, vor Korrosion, mechanischer Beschädigung und bieten Schutz vor Spritzwasser gemäß Schutzklasse IPX4. Die Steckerkappe besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
- HV-Schutz für den Außenschutz
- Geeignet für HV-Kontaktanschlüsse HVS 240 und HVS 420
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
100% Post-Consumer-Rezyklat
Abmessungen
|
Maße |
||||||
|---|---|---|---|---|---|---|
|
Artikel
|
I
|
J
|
M
|
CAD
|
Bestell-Nr.
|
|
| Neu GPN 384 HV 240-2 PCR-PP, türkisblau | 71,2 | 51,4 | 36,3 | anzeigen | 38405060000 | |
|
|
||||||
| Neu GPN 384 HV 420-2 PCR-PP, türkisblau | 85,9 | 56,8 | 38,3 | anzeigen | 38405020000 | |
|
|
||||||
| GPN 384 HV 240 PCR-PP, türkisblau | 71,5 | 51,3 | 30 | anzeigen | 38405070000 | |
|
|
||||||
| GPN 384 HV 420 PCR-PP, türkisblau | 85,5 | 56,8 | 34,4 | anzeigen | 38405030000 | |
|
|
||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Richtwerte für die Anwendung
|
Artikel
|
Kontaktanschlüsse
|
Polzahl Kontaktanschlüsse
|
|
|---|---|---|---|
| Neu GPN 384 HV 240-2 PCR-PP, türkisblau | HVS |
|
|
| Neu GPN 384 HV 420-2 PCR-PP, türkisblau | HVS |
|
|
| GPN 384 HV 240 PCR-PP, türkisblau | HVS |
|
|
| GPN 384 HV 420 PCR-PP, türkisblau | HVS |
|
|
Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.
Der Artikel besteht aus 98 % PCR-PP und 2 % Farbe, die auf einem PIR-Träger basiert. Der eingesetzte Kunststoff besteht aus 100 % PCR.
Produktvorteile
Ressourcenschonender.
Passender.
Zeitsparender.
Abdichtender.
Sauberer.
