Leavyseal Kontaktschutz - GPN 367

Der LEAVYSEAL Kontaktschutz GPN 367 dient dem Schutz von TE LEAVYSEAL Steckverbindergehäusen im Niedervoltbereich mit hebelgestützten Steckverbindergehäusen. Seine seitlichen Griffstege ermöglichen eine schnelle und komfortable Demontage. Dank der inneren Klemmkontur dichtet der Kontaktschutz gegen Spritzwasser aus allen Richtungen gemäß Schutzklasse IPX4. Durch die flache Bauform kann der Kontaktschutz auch in engen Bauräumen angewendet werden. Zudem lässt sich der Kontaktschutz beidseitig montieren.


  • Schnelle Demontage durch seitliche Griffstege
  • Geringe Bauhöhe
  • Spezifische Schutzlösung für LEAVYSEAL Stecker Steckverbinder von TE Connectivity
mehr Vorteile

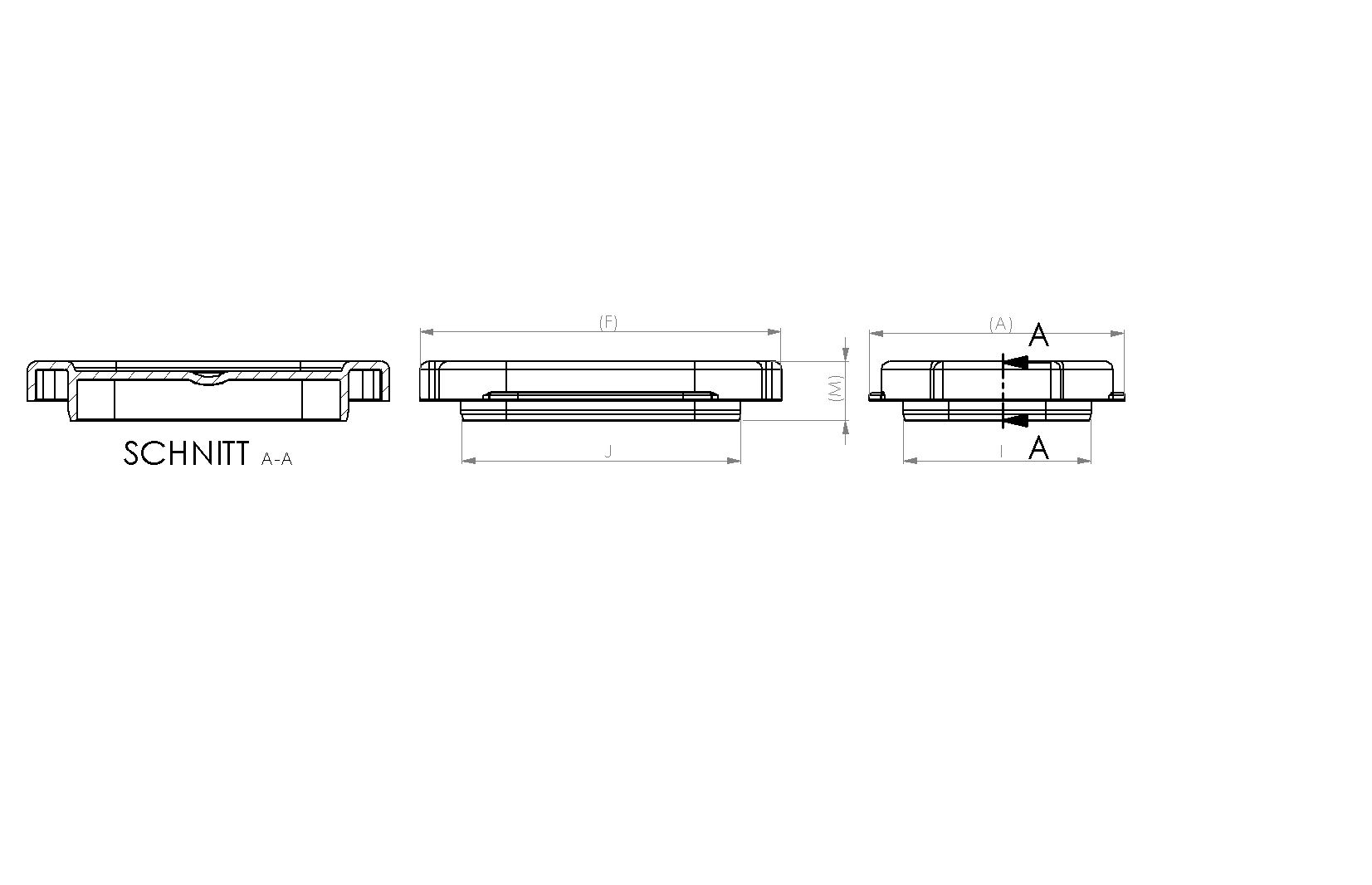

Abmessungen

Testzeichnung der GPN 736 - wird sp?ter durch finales Bild ausgetauscht
Standardfarben
recycling blau
Material
PCR-PE

Maße

Maße

Artikel
A
F
I
J
M
CAD
Bestell-Nr.
Bald erhältlich GPN 367 GS 3219 PCR-PE, recycling blau 45,6 30,2 32,2 18,6 19,2 36732190000
Bald erhältlich GPN 367 KS 0001 PCR-PE, recycling blau 45,6 32,2 35,4 23,7 7,5 36700010000
Bald erhältlich GPN 367 KS 0002 PCR-PE, recycling blau 55,5 32,2 45,2 23,7 7,5 36700020000
Bald erhältlich GPN 367 KS 0003 PCR-PE, recycling blau 64,7 35,3 54,3 28,4 7,5 36700030000
Bald erhältlich GPN 367 KS 0004 PCR-PE, recycling blau 84,3 29,4 73,5 21,2 7,5 36700040000
Bald erhältlich GPN 367 KS 0005 PCR-PE, recycling blau 88,2 35,3 78,65 27,85 7,5 36700050000
Bald erhältlich GPN 367 KS 0006 PCR-PE, recycling blau 115,5 33,9 104,4 26 7,5 36700060000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Richtwerte für die Anwendung

Artikel
Kontaktanschlüsse
Polzahl Kontaktanschlüsse
Bald erhältlich GPN 367 GS 3219 PCR-PE, recycling blau
Bald erhältlich GPN 367 KS 0001 PCR-PE, recycling blau AMP
  • 15
  • 18
  • 22
Bald erhältlich GPN 367 KS 0002 PCR-PE, recycling blau AMP
  • 21
  • 29
Bald erhältlich GPN 367 KS 0003 PCR-PE, recycling blau AMP
  • 26
Bald erhältlich GPN 367 KS 0004 PCR-PE, recycling blau AMP
  • 46
Bald erhältlich GPN 367 KS 0005 PCR-PE, recycling blau AMP
  • 62
Bald erhältlich GPN 367 KS 0006 PCR-PE, recycling blau AMP
  • 92

Produktvorteile

<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
<p><strong>Abdichtender.</strong></p>

Abdichtender.

Schutz gegen Spritzwasser aus allen Richtungen (IPX4) je nach konkreter Steckerausführung und Qualität.
