Schraubstopfen – GPN 710
Die Schraubstopfen GPN 710 sind passend für eine Vielzahl an Innengewinden und sind mit einem geschlitzten Außenvierkant für die Montage mit Schraubenschlüssel oder Schraubendreher versehen.
- Schraubstopfen für den Innenschutz

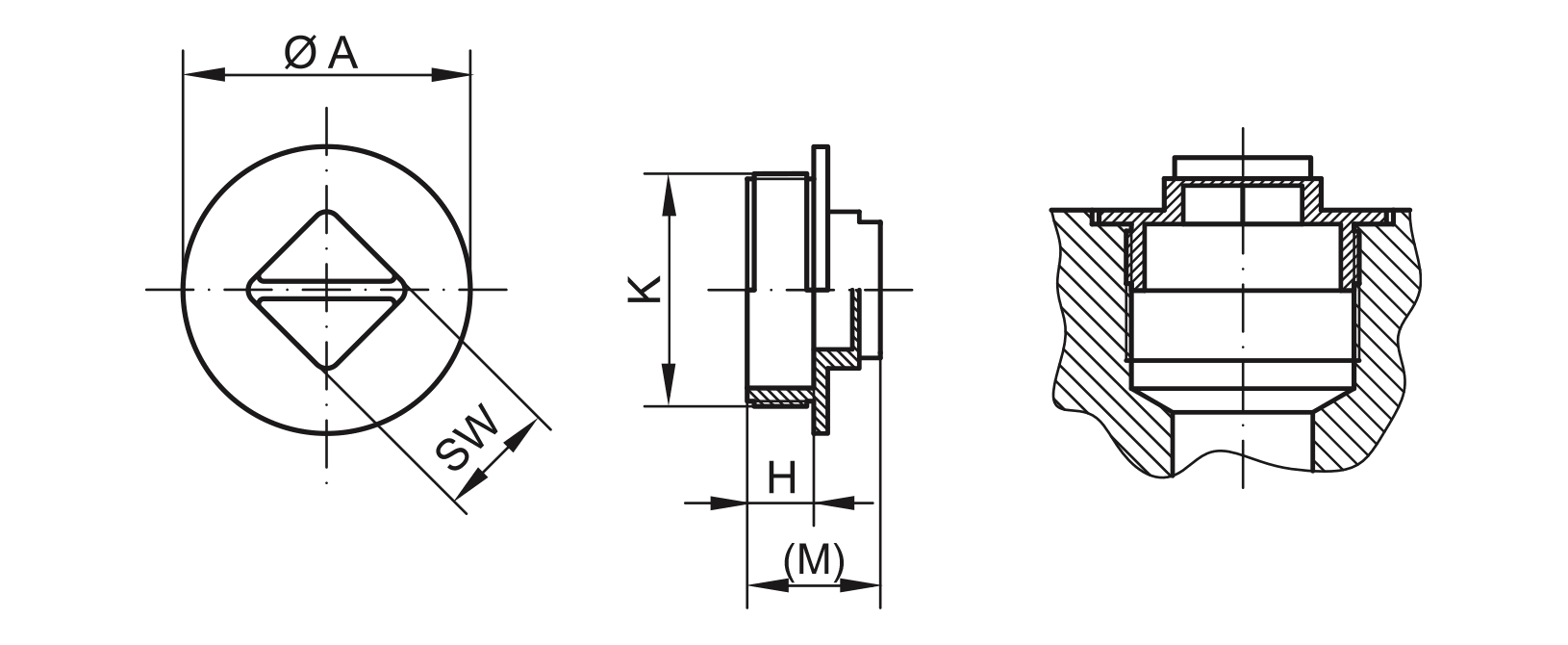

Abmessungen
![Zeichnung Schraubstopfen - GPN 710 Zeichnung Schraubstopfen - GPN 710](/de/dam/jcr:dd10f225-188e-4e02-a646-2b53f5f339a3/gpn-710-schraubstopfen-cad-web.png)
Anwendbar für |
Maße |
|||||||
---|---|---|---|---|---|---|---|---|
Artikel
|
K
|
A
|
H
|
M
|
SW
|
CAD
|
Bestell-Nr.
|
|
GPN 710 G 1 | G 1 | 41 | 9,5 | 19 | 17 | anzeigen | 71081370000 | |
|
||||||||
GPN 710 G 1 1/2 | G 1 1/2 | 60 | 12 | 25 | 24 | anzeigen | 71081390000 | |
|
||||||||
GPN 710 G 1 1/4 | G 1 1/4 | 52 | 9,5 | 21 | 19 | anzeigen | 71081380000 | |
|
||||||||
GPN 710 G 1/2 | G 1/2 | 27 | 9 | 19 | 13 | anzeigen | 71049880000 | |
|
||||||||
GPN 710 G 1/4* | G 1/4 | 16 | 7 | 13 | 9 | anzeigen | 71005640000 | |
|
||||||||
GPN 710 G 1/8 | G 1/8 | 13 | 7 | 13 | 9 | anzeigen | 71081340000 | |
|
||||||||
GPN 710 G 2 | G 2 | 72 | 12 | 25 | 27 | anzeigen | 71081400000 | |
|
||||||||
GPN 710 G 3/4 | G 3/4 | 34 | 7 | 17 | 14 | anzeigen | 71081360000 | |
|
||||||||
GPN 710 G 3/8 | G 3/8 | 21 | 7 | 15 | 12 | anzeigen | 71081350000 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
*Kopf ohne Schlitz.
Produktvorteile
![<p><strong>Besser.</strong></p>](/de/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Besser.
