ECO Grip Plugs - GPN 481

The GPN 481 ECO grip plugs can be used as a cap or a plug and protect external threads, bolts and pipes as well as internal thread and bore holes. With the thermoformed grip plugs, material use is reduced by up to 70%. The stackable design leads to a reduction in transport and storage volume of up to 75%. The gripping surface enables extremely fast removal.

ECO grip plugs for internal and external protection

more advantages

Recycling blend

Dimensions

Colour

natural

Material

PET, PETPET

View prices and conditions directly online here and order even more easily.

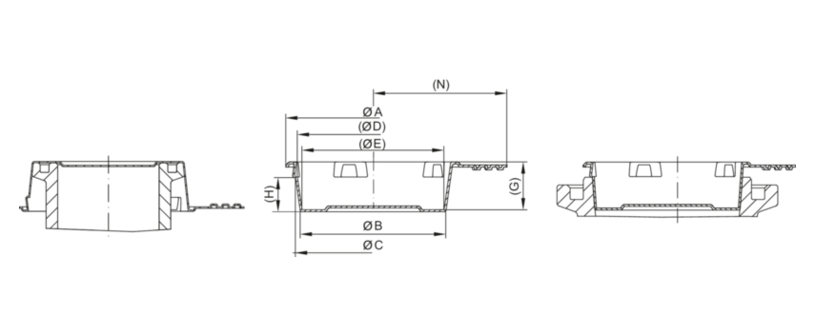

		Internal application		External application			Internal application
Item	A	B	C	D	E	G	H	N	CAD	Order no.
GPN 481 C 585 PET, natural	70,2	56,6	58,8	58,1	56,1	22,5	15	58	show	48105850000

GPN 481 C 598 PET, natural	70,2	57,9	60,1	59,4	57,4	22,5	15	58	show	48105980000

GPN 481 C 611 PET, natural	70,2	59,3	61,5	60,7	58,8	22,5	15	58	show	48106110000

GPN 481 C 624 PET, natural	82	60,5	62,8	62	60	22,5	15	64	show	48106240000

GPN 481 C 635 PET, natural	82	61,6	63,9	63,1	61,1	22,5	15	64	show	48106350000

GPN 481 C 648 PET, natural	82	62,9	65,1	64,4	62,3	22,5	15	64	show	48164800000

GPN 481 C 660 PET, natural	82	64,1	66,4	65,6	63,6	22,5	15	64	show	48166000000

GPN 481 C 673 PET, natural	82	65,4	67,6	66,9	64,9	22,5	15	64	show	48167300000

GPN 481 C 686 PET, natural	82	66,7	68,9	68,1	66,2	22,5	15	66	show	48106860000

GPN 481 C 699 PET, natural	82	68	70,2	69,5	67,5	22,5	15	66	show	48106990000

GPN 481 C 712 PET, natural	82	69,3	71,5	70,8	68,8	22,5	15	66	show	48107120000

GPN 481 C 725 PET, natural	82	70,6	72,9	72,1	70,1	22,5	15	66	show	48107250000

GPN 481 C 738 PET, natural	82	71,9	74,1	73,4	71,4	22,5	15	66	show	48107380000

GPN 481 C 751 PET, natural	92	73,2	75,4	74,7	72,7	22,5	15	71	show	48107510000

GPN 481 C 768 PET, natural	92	74,5	77,1	76,4	74	25,4	18	71	show	48107680000

GPN 481 C 785 PET, natural	92	76,2	78,8	78,1	75,7	25,4	18	71	show	48107850000

GPN 481 C 802 PET, natural	92	77,9	80,5	79,8	77,4	25,4	18	71	show	48108020000

GPN 481 C 819 PET, natural	92	79,6	82,2	81,5	79,1	25,4	18	71	show	48108190000

GPN 481 C 836 PET, natural	101	81,3	84	83,3	80,8	25,4	18	76	show	48108360000

GPN 481 C 853 PET, natural	101	83	85,7	84,9	82,5	25,4	18	76	show	48108530000

GPN 481 C 870 PET, natural	101	84,7	87,4	86,6	84,2	25,4	18	76	show	48108700000

GPN 481 C 887 PET, natural	101	86,4	89,1	88,3	85,9	25,4	18	76	show	48108870000

GPN 481 C 902 PET, natural	101	87,9	90,6	89,8	87,4	25,4	18	76	show	48109020000

GPN 481 C 917 PET, natural	101	89,3	92	91,2	88,8	25,4	18	76	show	48109170000

GPN 481 C 934 PET, natural	112	91,2	93,9	93,1	90,7	25,4	18	81	show	48109340000

GPN 481 C 951 PET, natural	112	92,9	95,6	94,7	92,3	25,4	18	81	show	48109510000

GPN 481 C 969 PET, natural	112	94,2	97,3	96,5	93,7	28,4	21	81	show	48109690000

GPN 481 C 990 PET, natural	112	96,3	99,4	98,6	95,7	28,4	21	81	show	48109900000

GPN 481 C 1007 PET, natural	112	97,9	101	100,2	97,3	28,4	21	81	show	48110070000

GPN 481 C 1025 PET, natural	118	99,8	102,8	102,1	99,3	28,4	21	84	show	48110250000

GPN 481 C 1046 PET, natural	118	101,9	105	104,1	101,3	28,4	21	84	show	48110460000

GPN 481 C 1076 PET, natural	118	104,9	107,9	107,2	104,3	28,4	21	84	show	48110760000

GPN 481 C 1088 PET, natural	118	106,2	109,2	108,6	105,6	28,4	21	84	show	48110880000

GPN 481 C 1109 PET, natural	132	108,1	111,3	110,7	107,6	28,4	21	91	show	48111090000

GPN 481 C 1129 PET, natural	132	110,1	113,3	112,5	109,5	28,4	21	91	show	48111290000

GPN 481 C 1145 PET, natural	132	111,7	114,9	114,4	111,1	28,4	21	91	show	48111450000

GPN 481 C 1170 PET, natural	132	113,9	117,4	116,7	113,4	31,3	24	91	show	48111700000

GPN 481 C 1195 PET, natural	132	116,3	119,8	119,3	115,8	31,3	24	91	show	48111950000

GPN 481 C 1219 PET, natural	132	118,7	122,2	121,5	118,1	31,3	24	91	show	48112190000

GPN 481 C 1231 PET, natural	142	119,9	123,5	122,9	119,4	31,3	24	96	show	48112310000

GPN 481 C 1256 PET, natural	142	122,4	126	125,2	121,8	31,3	24	96	show	48112560000

GPN 481 C 1280 PET, natural	142	124,5	128,3	127,5	124	31,3	24	96	show	48112800000

GPN 481 C 1306 PET, natural	142	127,5	131	130,3	126,8	31,3	24	96	show	48113060000

Dimensions in mm.

Information on materials, colours, designs and use of our products can be found on the website and in chapter 3´ Materials and application´.

For these articles, colour deviations and black dots cannot be completely avoidedduring production and are permissible for these items. We recommend carrying out functional tests before series production.
