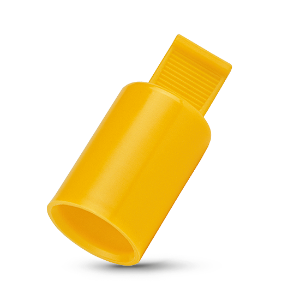

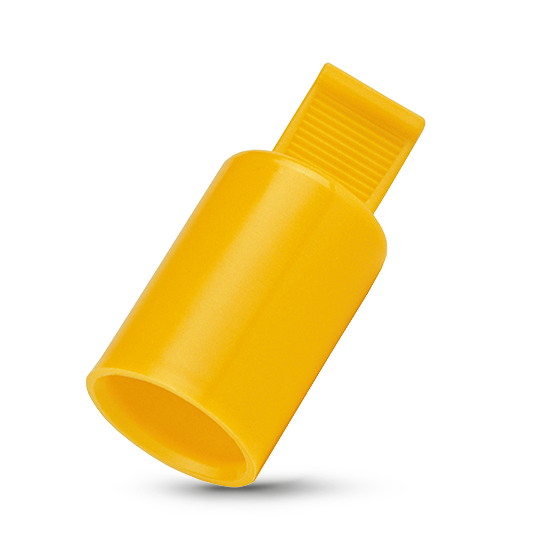

Tapa de agarre de aplicación - GPN 210
Dibujo Capuchón de agarre - GPN 210
Caperuzas con legüeta - GPN 210
Las caperuzas con lengüeta GPN 210 están indicadas para la protección de extremos de tubos, mangueras y pernos. El reborde hermético interior garantiza un ajuste óptimo de la sujeción y una elevada función de sellado. La lengüeta de agarre con forma ergonómica permite un fácil manejo durante el montaje y desmontaje.
- Caperuzas con lengüeta para la protección exterior
- La producción se puede realizar en una sala limpia especialmente equipada según ISO 16232
Material virgen
Dimensiones
Los colores estándar
amarillo
Material
EVA
Ficha técnica
|
Aplicable a
|
Dimensiones
|
|||||
|---|---|---|---|---|---|---|
|
Artículo
|
D
|
G
|
M
|
CAD
|
Referencia
|
|
| GPN 210 ZL 4 x 21 EVA, amarillo | 4 | 21,1 | 34,2 | mostrar | 21004210000 | |
|
|
||||||
| GPN 210 ZL 5 x 20 EVA, amarillo | 5 | 20 | 36,5 | mostrar | 21005200000 | |
|
|
||||||
| GPN 210 ZL 6 x 10 EVA, amarillo | 6 | 10 | 26,5 | mostrar | 21006100000 | |
|
|
||||||
| GPN 210 ZL 6 x 20 EVA, amarillo | 6 | 20 | 36,5 | mostrar | 21006200000 | |
|
|
||||||
| GPN 210 ZL 7 x 20 EVA, amarillo | 7 | 20 | 37 | mostrar | 21007200000 | |
|
|
||||||
| GPN 210 ZL 8 x 10 EVA, amarillo | 8 | 10 | 26,5 | mostrar | 21008100000 | |
|
|
||||||
| GPN 210 ZL 8 x 20 EVA, amarillo | 8 | 20 | 36,5 | mostrar | 21008200000 | |
|
|
||||||
| GPN 210 ZL 9 x 20 EVA, amarillo | 9 | 20 | 36,5 | mostrar | 21009200000 | |
|
|
||||||
| GPN 210 ZL 10 x 10 EVA, amarillo | 10 | 10 | 26,5 | mostrar | 21010100000 | |
|
|
||||||
| GPN 210 ZL 10 x 20 EVA, amarillo | 10 | 20 | 36,5 | mostrar | 21010200000 | |
|
|
||||||
| GPN 210 ZL 11 x 20 EVA, amarillo | 11 | 20 | 36,5 | mostrar | 21011200000 | |
|
|
||||||
| GPN 210 ZL 12 x 10 EVA, amarillo | 12 | 10 | 26,5 | mostrar | 21012100000 | |
|
|
||||||
| GPN 210 ZL 12 x 20 EVA, amarillo | 12 | 20 | 36,5 | mostrar | 21012200000 | |
|
|
||||||
| GPN 210 ZL 12 x 30 EVA, amarillo | 12 | 30 | 46,5 | mostrar | 21012300000 | |
|
|
||||||
| GPN 210 ZL 13 x 20 EVA, amarillo | 13 | 20 | 36,5 | mostrar | 21013200000 | |
|
|
||||||
| GPN 210 ZL 14 x 10 EVA, amarillo | 14 | 10 | 26,5 | mostrar | 21014100000 | |
|
|
||||||
| GPN 210 ZL 14 x 20 EVA, amarillo | 14 | 20 | 36,5 | mostrar | 21014200000 | |
|
|
||||||
| GPN 210 ZL 15 x 20 EVA, amarillo | 15 | 20 | 36,5 | mostrar | 21015200000 | |
|
|
||||||
| GPN 210 ZL 16 x 10 EVA, amarillo | 16 | 10 | 26,5 | mostrar | 21016100000 | |
|
|
||||||
| GPN 210 ZL 16 x 20 EVA, amarillo | 16 | 20 | 36,5 | mostrar | 21016200000 | |
|
|
||||||
| GPN 210 ZL 17 x 20 EVA, amarillo | 17 | 20 | 36,5 | mostrar | 21017200000 | |
|
|
||||||
| GPN 210 ZL 18 x 10 EVA, amarillo | 18 | 10 | 26,5 | mostrar | 21018100000 | |
|
|
||||||
| GPN 210 ZL 18 x 20 EVA, amarillo | 18 | 20 | 36,5 | mostrar | 21018200000 | |
|
|
||||||
| GPN 210 ZL 18 X 30 EVA, amarillo | 18 | 30 | 46,5 | mostrar | 21018300000 | |
|
|
||||||
| GPN 210 ZL 19 x 20 EVA, amarillo | 19 | 20 | 36,5 | mostrar | 21019200000 | |
|
|
||||||
| GPN 210 ZL 20 x 10 EVA, amarillo | 20 | 10 | 26,5 | mostrar | 21020100000 | |
|
|
||||||
| GPN 210 ZL 20 x 20 EVA, amarillo | 20 | 20 | 36,5 | mostrar | 21020200000 | |
|
|
||||||
| GPN 210 ZL 20 x 30 EVA, amarillo | 20 | 30 | 46,5 | mostrar | 21020300000 | |
|
|
||||||
| GPN 210 ZL 22 x 20 EVA, amarillo | 22 | 20 | 36,5 | mostrar | 21022200000 | |
|
|
||||||
| GPN 210 ZL 24 x 20 EVA, amarillo | 24 | 20 | 36,5 | mostrar | 21024200000 | |
|
|
||||||
| GPN 210 ZL 26 x 20 EVA, amarillo | 26 | 20 | 36,5 | mostrar | 21026200000 | |
|
|
||||||
| GPN 210 ZL 28 x 20 EVA, amarillo | 28 | 20 | 36,5 | mostrar | 21028200000 | |
|
|
||||||
| GPN 210 ZL 30 x 20 EVA, amarillo | 30 | 20 | 36,5 | mostrar | 21030200000 | |
|
|
||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Ventajas de calidad
Ahorro de tiempo.
Fácil manejo por la lengüeta ergonómica.
Más limpio.
Por encargo, se realiza la producción en sala limpia, especialmente diseñada según
Mejor.
Idóneas para extremos de tubos, manguitos y pernos. La falda de obturación sirve para una sujeción firme.
Descargas
Serie estándar alternativa
