Caperuzas protectoras HDSCS - GPN 365

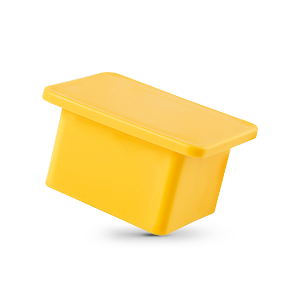

La caperuza protectora HDSCS GPN 365 está indicada para proteger Heavy Duty Sealed Connector Series (HDSCS) y protege carcasas de clavijas y clavijas de contacto con números de polos entre 2 y 18. Los nervios interiores se sujetan en el contorno interior y el conector está protegido por el exterior. El material es termoestable hasta 150 °C durante un periodo de tiempo breve.
- Caperuza protectora HDSCS para la protección exterior
- Termoestable hasta 150 °C durante un periodo de tiempo breve
- Apropiado para carcasas de clavijas y clavijas de contacto de HDSCS

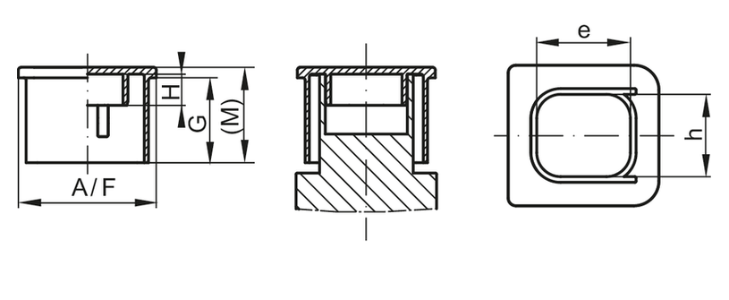

Dimensiones
![Dibujo Protección HDSCS - GPN 365 Protección HDSCS - GPN 365](/es/dam/jcr:c0460e49-4ea9-4706-8ed3-a27de2410da7/gpn-365-cad.png)
Aplicable a las carcasas de las clavijas HDSCS
|
Dimensiones
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
Artículo
|
e
|
h
|
A
|
F
|
G
|
H
|
M
|
CAD
|
Referencia
|
|
GPN 365 SC 1810 TPE, amarillo | 17,8 | 9,6 | 33,7 | 19,6 | 16,3 | 6 | 18,3 | mostrar | 36518100000 | |
|
||||||||||
GPN 365 SC 1816 TPE, amarillo | 17,8 | 15,6 | 33,7 | 26,5 | 16,3 | 6 | 18,3 | mostrar | 36518160000 | |
|
||||||||||
GPN 365 SC 2316 TPE, amarillo | 22,8 | 15,6 | 38,7 | 26,5 | 16,3 | 6 | 18,3 | mostrar | 36523160000 | |
|
||||||||||
GPN 365 SC 3116 TPE, amarillo | 30,8 | 15,6 | 46,7 | 27,5 | 16,3 | 6 | 18,3 | mostrar | 36531160000 | |
|
||||||||||
GPN 365 SC 4316 TPE, amarillo | 42,8 | 15,6 | 58,9 | 26,7 | 16,3 | 6 | 18,3 | mostrar | 36543160000 | |
|
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Indicaciones para la aplicación
Aplicable a las carcasas de las clavijas HDSCS
|
|||
---|---|---|---|
Artículo
|
Conexiones de contacto
|
Number of poles HDSCS
|
|
GPN 365 SC 1810 TPE, amarillo | HDSCS |
|
|
GPN 365 SC 1816 TPE, amarillo | HDSCS |
|
|
GPN 365 SC 2316 TPE, amarillo | HDSCS |
|
|
GPN 365 SC 3116 TPE, amarillo | HDSCS |
|
|
GPN 365 SC 4316 TPE, amarillo | HDSCS |
|

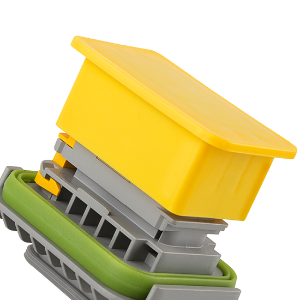

La protección de contactos GPN 365 se ha desarrollado especialmente para las carcasas de las clavijas HDSCS.
