Aplicación Tapón de empuñadura ECO - GPN 480

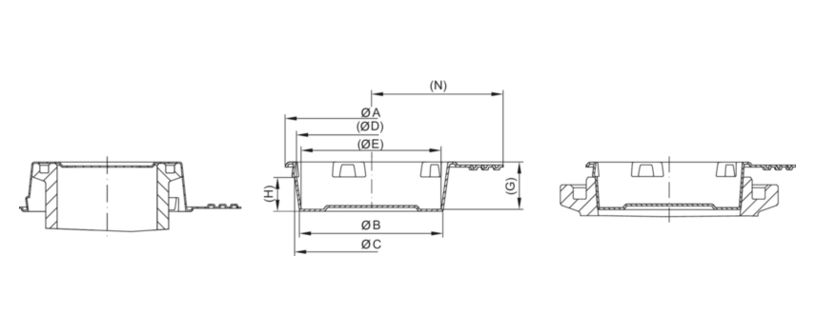

Dibujo de tacos de empuñadura ECO - GPN 480

ECO-Tapones con lengüetta - GPN 480

Los tapones con lengüeta ECO GPN 480 se pueden utilizar como caperuza o tapón y protegen roscas exteriores, pernos y tuberías, así como roscas interiores y orificios. En los tapones con lengüeta termoformados se reduce el uso de material hasta un 70 %. El diseño apilable contribuye a una reducción del volumen de transporte y de almacenamiento de hasta un 75 %. La superficie de agarre permite un desmontaje muy rápido.

Tapones con lengüeta ECO para la protección interior y exterior

más ventajas

Material virgen

Dimensiones

Los colores estándar

amarillo

Material

PS, PSPS

Ficha técnica

mostrar

Consulte aquí los precios y las condiciones directamente en línea y haga su pedido aún más fácilmente.

		Aplicación en interiores		Aplicación en exteriores			Aplicación en interiores
Artículo	A	B	C	D	E	G	H	N	CAD	Referencia
GPN 480 C 585 PS, amarillo	70,2	56,4	58,6	57,9	55,9	22,5	15	58	mostrar	48005850000

GPN 480 C 598 PS, amarillo	70,2	57,7	59,9	59,2	57,3	22,5	15	58	mostrar	48005980000

GPN 480 C 611 PS, amarillo	70,2	59	61,3	60,3	58,5	22,5	15	58	mostrar	48006110000

GPN 480 C 624 PS, amarillo	82	60,3	62,5	61,8	59,8	22,5	15	64	mostrar	48006240000

GPN 480 C 635 PS, amarillo	82	61,4	63,6	62,9	60,9	22,5	15	64	mostrar	48006350000

GPN 480 C 648 PS, amarillo	82	62,7	64,9	64,2	62,2	22,5	15	64	mostrar	48064800000

GPN 480 C 660 PS, amarillo	82	63,9	66,1	65,4	63,3	22,5	15	64	mostrar	48066000000

GPN 480 C 673 PS, amarillo	82	65,4	67,5	66,9	64,9	22,5	15	64	mostrar	48067300000

GPN 480 C 686 PS, amarillo	82	66,5	68,7	67,9	66	22,5	15	66	mostrar	48006860000

GPN 480 C 699 PS, amarillo	82	67,8	70	69,2	67,3	22,5	15	66	mostrar	48006990000

GPN 480 C 712 PS, amarillo	82	69,1	71,3	70,5	68,6	22,5	15	66	mostrar	48007120000

GPN 480 C 725 PS, amarillo	82	70,4	72,5	71,8	69,9	22,5	15	66	mostrar	48007250000

GPN 480 C 738 PS, amarillo	82	71,7	73,9	73,1	71,2	22,5	15	66	mostrar	48007380000

GPN 480 C 751 PS, amarillo	92	73	75,2	74,4	72,5	22,5	15	71	mostrar	48007510000

GPN 480 C 768 PS, amarillo	92	74,3	76,9	76,1	73,8	25,4	18	71	mostrar	48007680000

GPN 480 C 785 PSPS, amarillo	92	75,9	78,6	77,8	75,5	25,4	18	71	mostrar	48007850000

GPN 480 C 802 PSPS, amarillo	92	77,7	80,3	79,5	77,2	25,4	18	71	mostrar	48008020000

GPN 480 C 819 PS, amarillo	92	79,4	81,9	81,2	78,9	25,4	18	71	mostrar	48008190000

GPN 480 C 836 PS, amarillo	101	81,1	83,7	82,9	80,6	25,4	18	76	mostrar	48008360000

GPN 480 C 853 PS, amarillo	101	82,8	85,4	84,7	82,3	25,4	18	76	mostrar	48008530000

GPN 480 C 870 PS, amarillo	101	84,4	87,1	86,3	83,9	25,4	18	76	mostrar	48008700000

GPN 480 C 887 PS, amarillo	101	86,2	88,7	88	85,7	25,4	18	76	mostrar	48008870000

GPN 480 C 902 PS, amarillo	101	87,7	90,3	89,5	87,2	25,4	18	76	mostrar	48009020000

GPN 480 C 917 PS, amarillo	101	89,1	91,7	91	88,6	25,4	18	76	mostrar	48009170000

GPN 480 C 934 PS, amarillo	112	91	93,5	92,7	90,3	25,4	18	81	mostrar	48009340000

GPN 480 C 951 PS, amarillo	112	92,7	95,3	94,3	91,9	25,4	18	81	mostrar	48009510000

GPN 480 C 969 PS, amarillo	112	94	96,9	96,2	93,4	28,4	21	81	mostrar	48009690000

GPN 480 C 990 PS, amarillo	112	96,1	99,1	98,3	95,5	28,4	21	81	mostrar	48009900000

GPN 480 C 1007 PS, amarillo	112	97,6	100,8	100	97,1	28,4	21	81	mostrar	48010070000

GPN 480 C 1025 PS, amarillo	118	99,6	102,6	102,3	99,1	28,4	21	84	mostrar	48010250000

GPN 480 C 1046 PS, amarillo	118	101,6	104,6	104,3	101,1	28,4	21	84	mostrar	48010460000

GPN 480 C 1076 PS, amarillo	118	104,6	107,6	107,4	104,1	28,4	21	84	mostrar	48010760000

GPN 480 C 1088 PS, amarillo	118	105,8	108,8	108,5	105,3	28,4	21	84	mostrar	48010880000

GPN 480 C 1109 PSPS, amarillo	132	107,9	110,9	110,6	107,3	28,4	21	91	mostrar	48011090000

GPN 480 C 1129 PS, amarillo	132	109,7	112,9	112,1	109,1	28,4	21	91	mostrar	48011290000

GPN 480 C 1145 PSPS, amarillo	132	111,4	114,5	114,1	110,9	28,4	21	91	mostrar	48011450000

GPN 480 C 1170 PS, amarillo	132	113,7	117,1	116,2	113,2	31,3	24	91	mostrar	48011700000

GPN 480 C 1195 PS, amarillo	132	116,1	119,5	119	115,6	31,3	24	91	mostrar	48011950000

GPN 480 C 1219 PS, amarillo	132	118,5	121,9	121,1	118	31,3	24	91	mostrar	48012190000

GPN 480 C 1231 PS, amarillo	142	119,8	123,2	122,2	119,1	31,3	24	96	mostrar	48012310000

GPN 480 C 1256 PS, amarillo	142	122,2	125,6	124,8	121,6	31,3	24	96	mostrar	48012560000

GPN 480 C 1280 PS, amarillo	142	124,4	128	127,2	123,7	31,3	24	96	mostrar	48012800000

GPN 480 C 1306 PS, amarillo	142	127	130,5	130	126,4	31,3	24	96	mostrar	48013060000

Dimensiones en mm

Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.

Para estos artículos, se permiten las desviaciones de color, así como los puntos negros, que no pueden evitarse completamente debido a la tecnología de producción. Recomendamos que se realicen pruebas de funcionamiento antes de la producción en serie.
