Imagen del producto, Imagen del producto, Sitio web
Aplicación elementos atornillables - GPN 551
Elementos de inserción de dibujo - GPN 551
Elementos autorroscantes - GPN 551
Los elementos autorroscantes GPN 551 protegen las roscas y los orificios de la suciedad y de sufrir daños y son ideales para trabajos de pintura. El tronco de paredes gruesas puede atornillarse en roscas de modo autorroscante. La conicidad de los elementos autorroscantes permite salvar tolerancias. El material es termoestable hasta 180°C durante un periodo de tiempo breve.
- Elementos autorroscantes para la protección interior
- Termoestables hasta 180°C durante un periodo de tiempo breve
Material virgen
Dimensiones
Los colores estándar
rojo
Material
PHT / TPC-ET, PHT / TPC-ETPHT / TPC-ET
Ficha técnica
|
Aplicable a
|

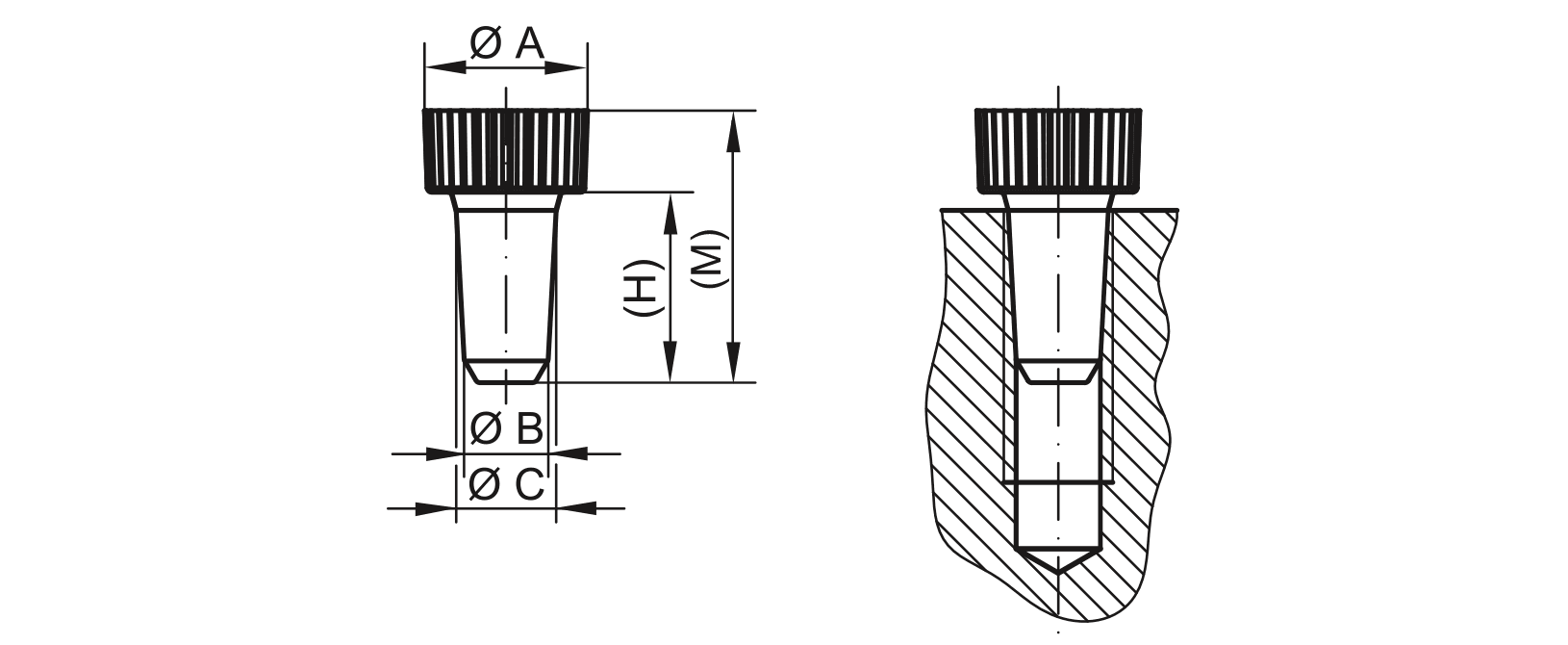

Dimensiones
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Artículo
|
Tipo de rosca
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Referencia
|
|
| GPN 551 / 002 PHT / TPC-ET, rojo | M 2 | 7 | 1,3 | 2 | 7 | 14 | mostrar | 55100020000 | |
|
|
|||||||||
| GPN 551 / 003 PHT / TPC-ETPHT / TPC-ET, rojo | M 3 | 7 | 2,1 | 3 | 12 | 19 | mostrar | 55100030000 | |
|
|
|||||||||
| GPN 551 / 004 PHT / TPC-ET, rojo | M 4 | 8 | 2,8 | 4 | 15 | 22 | mostrar | 55100040000 | |
|
|
|||||||||
| GPN 551 / 005 PHT / TPC-ETPHT / TPC-ET, rojo | M 5 | 9 | 3,6 | 5 | 18 | 27 | mostrar | 55100050000 | |
|
|
|||||||||
| GPN 551 / 006 PHT / TPC-ET, rojo | M 6 | 11 | 4,3 | 5,8 | 18 | 27 | mostrar | 55100060000 | |
|
|
|||||||||
| GPN 551 / 007 PHT / TPC-ET, rojo | M 7 | 10,5 | 5 | 6,5 | 18 | 27 | mostrar | 55100070000 | |
|
|
|||||||||
| GPN 551 / 008 PHT / TPC-ET, rojo | M 8 | 14 | 6 | 7,5 | 18 | 27 | mostrar | 55100080000 | |
|
|
|||||||||
| GPN 551 / 009 PHT / TPC-ET, rojo | M 9 | 14 | 6,5 | 8,5 | 18 | 27 | mostrar | 55100090000 | |
|
|
|||||||||
| GPN 551 / 010 PHT / TPC-ET, rojo | M 10 | 16 | 7,6 | 9,3 | 21 | 30 | mostrar | 55100100000 | |
|
|
|||||||||
| GPN 551 / 012 PHT / TPC-ETPHT / TPC-ET, rojo | M 12 | 18 | 9,3 | 11 | 21 | 30 | mostrar | 55100120000 | |
|
|
|||||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Ventajas de calidad
Más resistente a la temperature.
Termoestable hasta 120ºC.
Más robusto.
Vastágo de pared gruesa para mayor rendimietno.
Más versátil.
Tapón cónico para salvar tolerancias.
Mejor.
Cierre autorroscante para atornillar en roscas y taladros. Ideal para trabajos de pintura.
