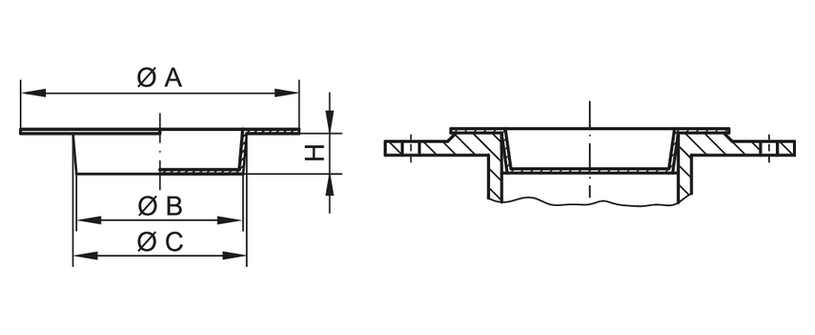

Dibujo de tapa de brida - GPN 655 forma A

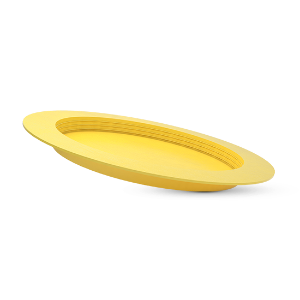

Protectores para bridas de válvula - GPN 655 Forma A

Los protectores para bridas de válvula GPN 655 Forma A protegen las bridas de la suciedad y de sufrir daños conforme a la norma ANSI/ASME B 16.5, cierran la abertura y protegen la junta del adaptador de la brida. La sujeción se realiza mediante el diseño cónico.

Protectores para bridas de válvula para la protección interior
Disponible también como Forma B con nervios de sujeción
Mezcla de material reciclado postconsumo y material virgen disponible

más ventajas

Material virgen

Dimensiones

Los colores estándar

amarillo

Material

PE-LLD

Ficha técnica

mostrar

Consulte aquí los precios y las condiciones directamente en línea y haga su pedido aún más fácilmente.

	Aplicable a	Dimensiones
Artículo	NW mm	A	B	C	H	CAD	Referencia
GPN 655 / 200 PE-LLD, amarillo	200	270	208	210	18	mostrar	65502000000

GPN 655 / 250 PE-LLD, amarillo	250	375	255	261	20,5	mostrar	65502500000

GPN 655 / 300 PE-LLD, amarillo	300	375	308	313	22	mostrar	65503000000

GPN 655 / 350 PE-LLD, amarillo	350	440	341	346	22,5	mostrar	65503500000

GPN 655 / 400 PE-LLD, amarillo	400	490	398	408	30	mostrar	65504000000

Dimensiones en mm

Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.

Para estos artículos, se permiten las desviaciones de color, así como los puntos negros, que no pueden evitarse completamente debido a la tecnología de producción. Recomendamos que se realicen pruebas de funcionamiento antes de la producción en serie.
