Tapas de Conector HV - GPN 384
Las tapas de conector HV GPN 384 están indicadas para el uso en componentes para vehículos eléctricos e híbridos. Protegen frente a la corrosión y daños mecánicos y contra las salpicaduras de agua conforme al grado de protección IPX4 a los conectores del fabricante Rosenberger (HVS 240 y HVS 420), p. ej. en el área de baterías, convertidores DC/DC, cargadores de a bordo, regletas de conectores eléctricos y distribución de alta tensión. La caperuza del conector tiene superficies de agarre antideslizantes que permiten un desmontaje rápido, se puede montar por ambos lados y convence por su funcional diseño como dibujo o modelo registrado. El plástico utilizado se compone de reciclado posconsumo.
- Tapas de conector de alto voltaje para la protección exterior
- Apropiadas para conexiones de contactos de alto voltaje HVS 240 y HVS 420
- La producción se puede realizar en una sala limpia especialmente equipada según ISO 16232
100% reciclado post-consumo

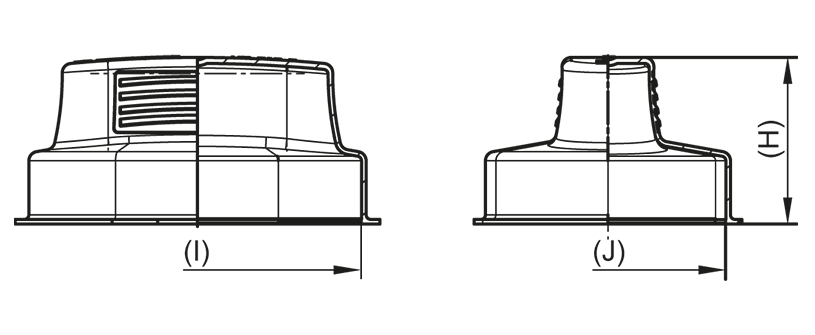

Dimensiones
|
Dimensiones
|
||||||
|---|---|---|---|---|---|---|
|
Artículo
|
I
|
J
|
M
|
CAD
|
Referencia
|
|
| GPN 384 HV 240 PCR-PP, azul turquesa | 71,5 | 51,3 | 30 | mostrar | 38405070000 | |
|
|
||||||
| Nuevo GPN 384 HV 240-2 PCR-PP, azul turquesa | 71,2 | 51,4 | 36,3 | mostrar | 38405060000 | |
|
|
||||||
| GPN 384 HV 420 PCR-PP, azul turquesa | 85,8 | 56,8 | 34,4 | mostrar | 38405030000 | |
|
|
||||||
| Nuevo GPN 384 HV 420-2 PCR-PP, azul turquesa | 85,9 | 56,8 | 38,3 | mostrar | 38405020000 | |
|
|
||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Indicaciones para la aplicación
|
Artículo
|
Conexiones de contacto
|
||
|---|---|---|---|
| GPN 384 HV 240 PCR-PP, azul turquesa | HVS |
|
|
| Nuevo GPN 384 HV 240-2 PCR-PP, azul turquesa | HVS |
|
|
| GPN 384 HV 420 PCR-PP, azul turquesa | HVS |
|
|
| Nuevo GPN 384 HV 420-2 PCR-PP, azul turquesa | HVS |
|
|
Para estos artículos, se permiten las desviaciones de color, así como los puntos negros, que no pueden evitarse completamente debido a la tecnología de producción. Recomendamos que se realicen pruebas de funcionamiento antes de la producción en serie.
El artículo está compuesto por un 98% de PCR-PP y un 2% de color basado en un soporte PIR. El plástico utilizado es 100% PCR.
Ventajas de calidad
Culdando más los recursos.
Más adecuado.
Ahorro de tiempo.
Mayor sellado.
Más limpio.
