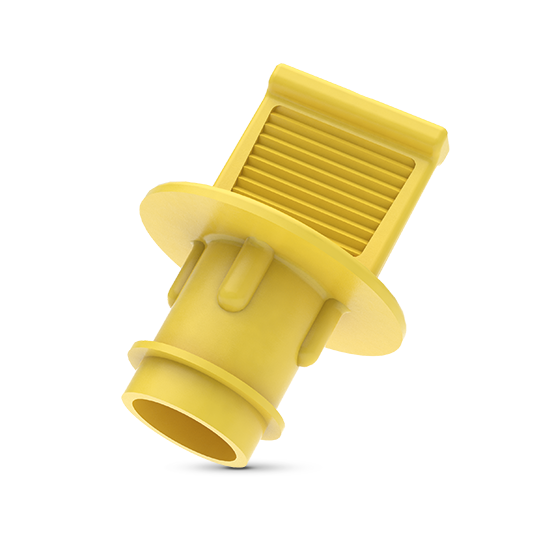

Tapones con lengüeta - GPN 305
Los tapones con lengüeta GPN 305 están indicados para la protección de mangueras, orificios y roscas interiores. La lengüeta facilita el desmontaje y las laminillas de alrededor y los nervios centrados garantizan una buena sujeción.
- Tapones con lengüeta para la protección interior
100% reciclado post-consumo
Dimensiones
|
Dimensiones
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Artículo
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Referencia
|
|
| GPN 305 GV 5 PCR-TPE, amarillo | 11 | 3 | 5,3 | 11 | 24 | mostrar | 30500050086 | |
|
|
||||||||
| GPN 305 GV 7 PCR-TPE, amarillo | 10 | 5 | 7,1 | 13 | 27 | mostrar | 30500070086 | |
|
|
||||||||
| GPN 305 GV 10 PCR-TPE, amarillo | 18 | 8,5 | 10,4 | 11 | 24 | mostrar | 30500100086 | |
|
|
||||||||
| GPN 305 GV 11 PCR-TPE, amarillo | 19 | 9,5 | 11,4 | 11 | 24 | mostrar | 30500110086 | |
|
|
||||||||
| GPN 305 GV 12 PCR-TPE, amarillo | 18 | 10 | 12,5 | 10 | 31 | mostrar | 30500120086 | |
|
|
||||||||
| GPN 305 GV 13 PCR-TPE, amarillo | 15 | 11 | 13,5 | 10 | 26 | mostrar | 30500130086 | |
|
|
||||||||
| GPN 305 GV 14 PCR-TPE, amarillo | 20 | 11,5 | 14 | 7,5 | 20,5 | mostrar | 30500140086 | |
|
|
||||||||
| GPN 305 GV 15 PCR-TPE, amarillo | 21,5 | 14 | 15,4 | 11 | 24 | mostrar | 30500150086 | |
|
|
||||||||
| GPN 305 GV 18 PCR-TPE, amarillo | 23,5 | 15,8 | 18,4 | 7,5 | 20,5 | mostrar | 30500180086 | |
|
|
||||||||
| GPN 305 GV 19 PCR-TPE, amarillo | 28,5 | 17 | 19,4 | 11 | 24 | mostrar | 30500190086 | |
|
|
||||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Indicaciones para la aplicación
|
para roscas métricas
|
|||||
|---|---|---|---|---|---|
|
Artículo
|
rosca fina
|
Rosca estándar
|
|||
| GPN 305 GV 5 PCR-TPE, amarillo | M 6 x 0,75 | M 6 | |||
| GPN 305 GV 7 PCR-TPE, amarillo | M 8 | ||||
| GPN 305 GV 10 PCR-TPE, amarillo | M 12 | ||||
| GPN 305 GV 11 PCR-TPE, amarillo | |||||
| GPN 305 GV 12 PCR-TPE, amarillo | M 14 | ||||
| GPN 305 GV 13 PCR-TPE, amarillo | |||||
| GPN 305 GV 14 PCR-TPE, amarillo | |||||
| GPN 305 GV 15 PCR-TPE, amarillo | M 16 x 1 | ||||
| GPN 305 GV 18 PCR-TPE, amarillo | |||||
| GPN 305 GV 19 PCR-TPE, amarillo | M 20 x 1 | M 20 x 1,5 | |||
Esta tabla de aplicación es una guía. Estaremos encantados de enviarle muestras de prueba gratuitas. Para los agujeros y orificios no roscados, seleccione según las dimensiones funcionales B y C.
Ventajas de calidad
Ahorro de tiempo.
Fácil manejo por la lengüeta.
Mejor.
Para proteger mangüitos, taladros y roscas interiores. La aleta circular y los nervios sirven para un sujeción firme.
