Tornillo de obturación de embutición - GPN 730
Tapones de rosca con valona obturadora - GPN 730
Los tapones de rosca con valona obturadora GPN 730 son idóneos para multitud de roscas métricas según DIN 13 y roscas para tubos conforme a DIN EN ISO 228-1. Su material robusto es apto para soportar grandes esfuerzos. La falda de obturación de alrededor, fabricado sin soldadura, evita la entrada y salida de líquidos dentro de ciertos límites. El montaje se realiza mediante un destornillador o a máquina con una llave especial.
- Tapones de rosca con valona obturadora para la protección interior
Material virgen
Dimensiones
Los colores estándar
negro
Material
PE-HD, PA 6, PA 6PA 6
Ficha técnica
|
Aplicable a
|

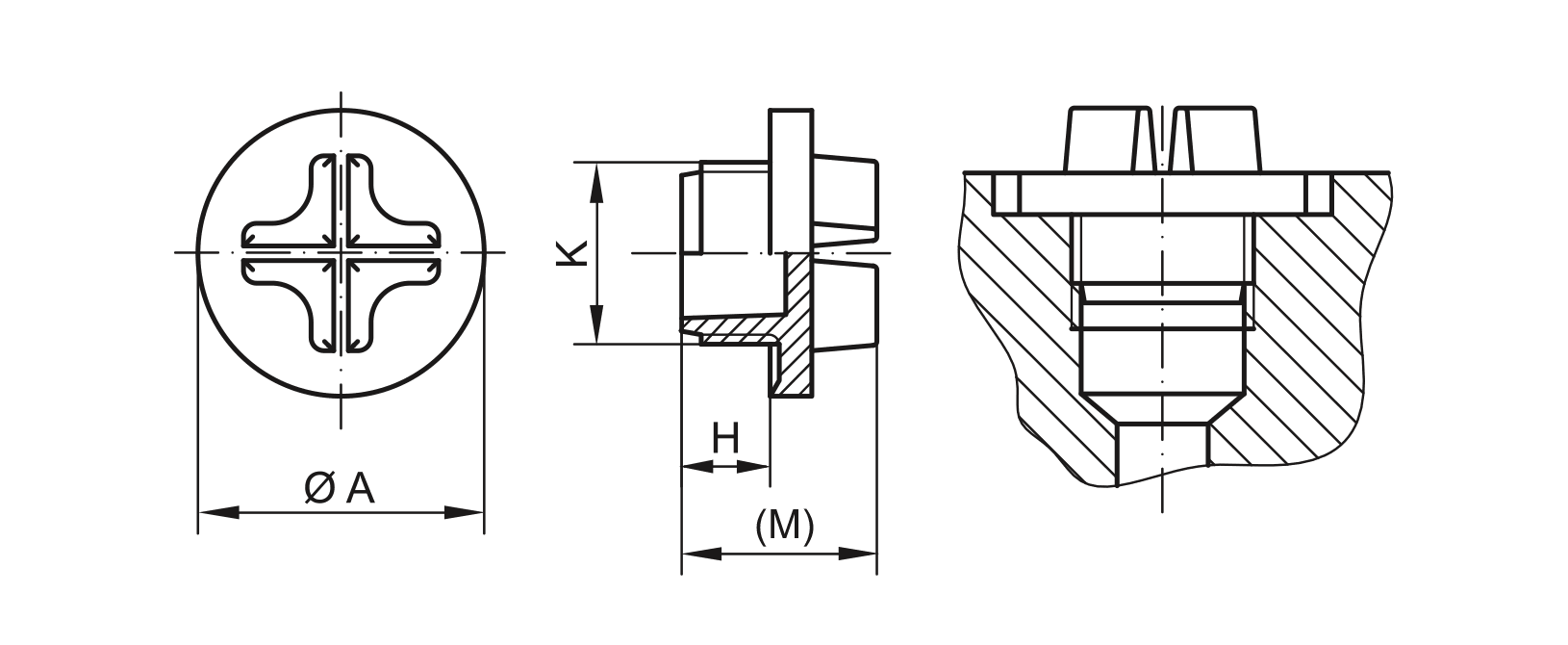

Dimensiones
|
||||||
|---|---|---|---|---|---|---|---|
|
Artículo
|
K
|
A
|
H
|
M
|
CAD
|
Referencia
|
|
| GPN 730 G 1/2 PA 6, negro | G 1/2 | 25 | 13 | 23,8 | mostrar | 73066490000 | |
|
|
|||||||
| GPN 730 G 1/4 PA 6PA 6, negro | G 1/4 | 16,5 | 8 | 16 | mostrar | 73071240000 | |
|
|
|||||||
| GPN 730 G 3/4 PA 6, negro | G 3/4 | 31 | 19 | 29,8 | mostrar | 73073980000 | |
|
|
|||||||
| GPN 730 G 3/8 PA 6PA 6, negro | G 3/8 | 20 | 10 | 19 | mostrar | 73067230000 | |
|
|
|||||||
| GPN 730 M 10 x 1 PE-HD, negro | M 10 x 1 | 18 | 6,8 | 15 | mostrar | 73010100000 | |
|
|
|||||||
| GPN 730 M 12 x 1,5 PE-HD, negro | M 12 x 1,5 | 20 | 6,8 | 15 | mostrar | 73012150000 | |
|
|
|||||||
| GPN 730 M 14 x 1,5 PE-HD, negro | M 14 x 1,5 | 22 | 6,8 | 15 | mostrar | 73014150000 | |
|
|
|||||||
| GPN 730 M 16 x 1,5 PE-HD, negro | M 16 x 1,5 | 22 | 6,8 | 15 | mostrar | 73016150000 | |
|
|
|||||||
| GPN 730 M 18 x 1,5 PE-HD, negro | M 18 x 1,5 | 25,7 | 8 | 16,5 | mostrar | 73018150000 | |
|
|
|||||||
| GPN 730 M 22 x 1,5 PE-HD, negro | M 22 x 1,5 | 29,3 | 10 | 21,5 | mostrar | 73022150000 | |
|
|
|||||||
| GPN 730 M 26 x 1,5 PE-HD, negro | M 26 x 1,5 | 34,8 | 8 | 19,5 | mostrar | 73026150000 | |
|
|
|||||||
| GPN 730 M 27 x 2 PE-HD, negro | M 27 x 2 | 34,8 | 8 | 19,5 | mostrar | 73027200000 | |
|
|
|||||||
| GPN 730 M 33 x 2 PE-HD, negro | M 33 x 2 | 40 | 6 | 17 | mostrar | 73033200000 | |
|
|
|||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Ventajas de calidad
Más robusto.
Los tapones roscados con rosca gas están fabricados en un robusto PA 6.6 para un rendimiento mayor.
Mayor sellado.
La falda de obturación (¡sin soldadura!) evita, dent ro de cierto límites, la entrada o salida de líquidos.
Mejor.
El montaje se realizar mediante destornillador o a máquina con una llave escecial.
