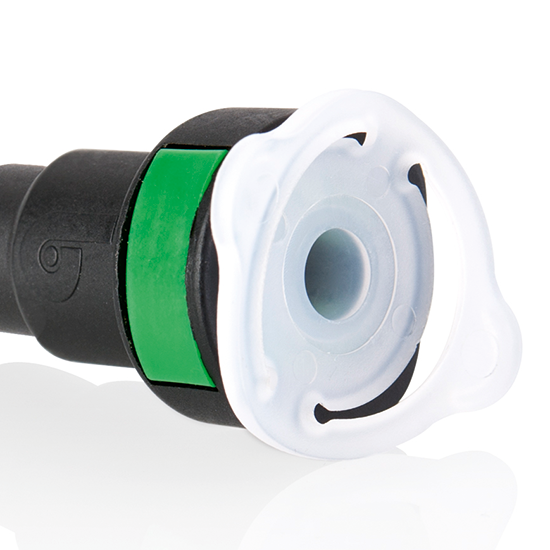

Tapones protectores para conectores - GPN 245 Forma B
Los tapones protectores para conectores rápidos GPN 245 Forma B son adecuados para la protección de acoplamientos de conexión rápida SAE, basados en SAE J2044. La sujeción se realiza de forma cuidadosa y segura en los anillos de sellado internos del conector. Los tapones protectores para conectores rápidos son idóneos para pruebas de presión dentro de ciertos límites. La lengüeta anular permite un fácil montaje y desmontaje.
- Tapones protectores para conectores rápidos para la protección interior
- La producción se puede realizar en una sala limpia especialmente equipada según ISO 16232
- Disponible también como Forma A sin lengüeta anular
100% reciclado post-consumo
Mezcla reciclada
Material virgen
Dimensiones
|
Aplicable a los acoplamientos SAE
|
Dimensiones
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Artículo
|
Aplicable para acoplamientos SAE NW
|
Aplicable para acoplamientos SAE NW pulgadas
|
A
|
a
|
B
|
H
|
M
|
CAD
|
Referencia
|
|
| GPN 245 QCL 6,35 PCR-PE, azul | 6.35 | 1/4 | 31,6 | 20,6 | 6,35 | 25,3 | 26,8 | mostrar | 2460635RB61 | |
|
|
||||||||||
| GPN 245 QCL 9,5 PCR-PE, azul | 9.5 | 3/8 | 30,8 | 16,8 | 9,5 | 25,8 | 27,3 | mostrar | 2460095RB61 | |
|
|
||||||||||
| Nuevo GPN 245 QCL 10 PCR-PE, azul | 10 | - | 32,8 | 18,8 | 9,79 | 30 | 31,5 | mostrar | 2460010RB61 | |
|
|
||||||||||
| GPN 245 QCL 12 PCR-PE, azul | 12 | - | 38 | 24 | 11,8 | 29,2 | 30,7 | mostrar | 2460012RB61 | |
|
|
||||||||||
| Nuevo GPN 245 QCL 19,05 PCR-PE, azul | 19.05 | 3/4 | 50 | 36 | 18,8 | 28 | 29,5 | mostrar | 2461905RB61 | |
|
|
||||||||||
| Nuevo GPN 245 QCL 25,4 PCR-PE, azul | 25.4 | 1 | 53,5 | 39,5 | 25,4 | 34 | 35,5 | mostrar | 2462540RB61 | |
|
|
||||||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Ventajas de calidad
Más adecuado.
Idóneas para conectores rápidos SAE.
Mayor sellado.
Dentro de ciertos limites idóneas para tests de presión.
Más limpio.
Por encargo, se realiza la producción en sala limpia, especialmente diseñada según
Mejor.
Los anillos obturadores interiores del conector sirven para una sujeción firme y suave.
Descargas
Serie estándar alternativa
