Bouchon d'étanchéité avec joint torique - GPN 737

Image d'application, application, site web

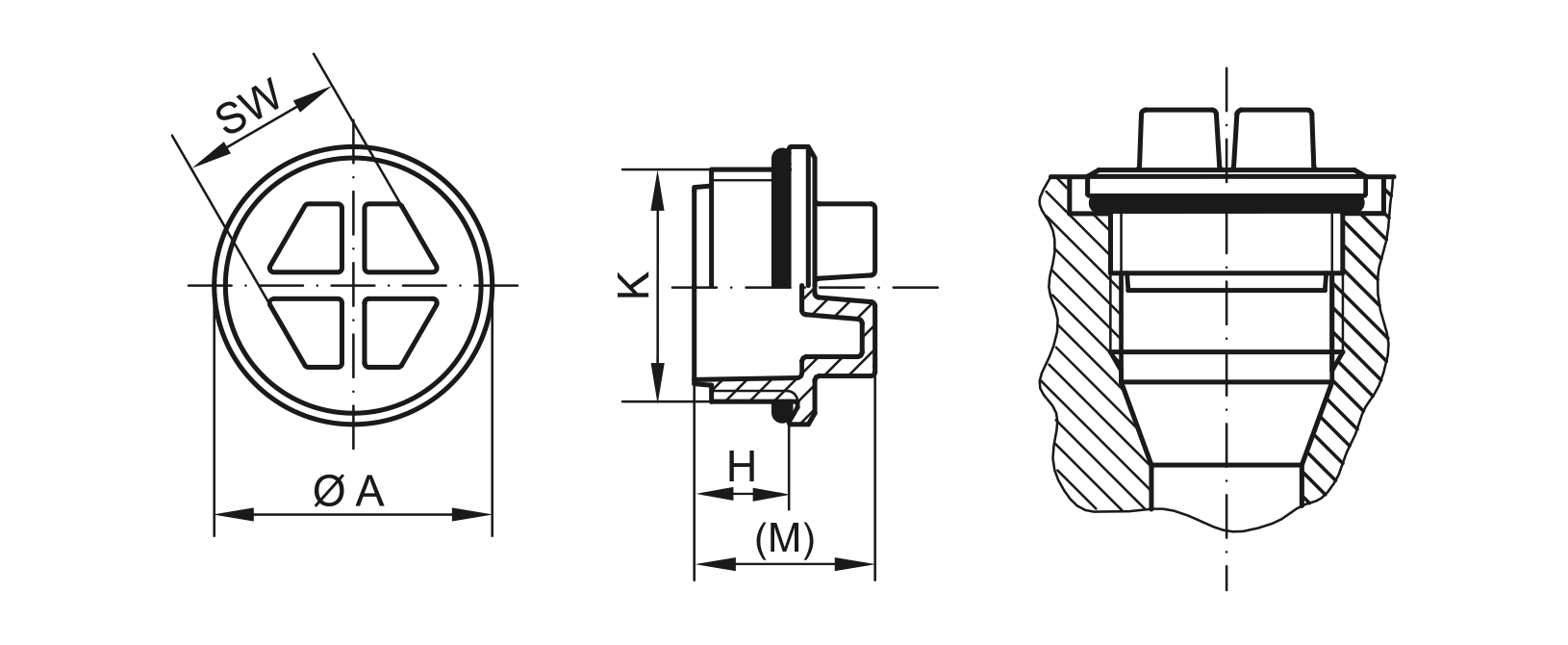

Dessin bouchon d'étanchéité avec joint torique - GPN 737

Bouchons filetés avec joint torique - GPN 737

Les bouchons d’étanchéité avec joint torique GPN 737 conviennent pour fermer les filetages conformément aux normes DIN 3852-1 et DIN ISO 6149-1. Ils sont particulièrement adaptés aux exigences d’étanchéité élevées. Le matériau robuste est de grande qualité et particulièrement résistant aux chocs.La lèvre d'étanchéité et le joint torique empêchent l'infiltration et l'écoulement de liquides dans certaines limites. Le montage s’effectue à l’aide d’un tournevis ou d’une clé.

Bouchons d’étanchéité avec joint torique pour une protection intérieure

plus d'avantages

Matière vierge

Dimensions

Teinte

jaune

Matière

PA 6

Fiches techniques

afficher

	Applicable pour	Dimensions
Article	K	A	H	M	SW	CAD	Référence
GPN 737 9/16 - 18 UNF PA 6, jaune	9/16 - 18 UNF	17,8	11	18	10	afficher	73724420000

GPN 737 G 1 1/2 PA 6, jaune	G 1 1/2	55,4	11,5	22,5	30	afficher	73706640000

GPN 737 G 1 1/4 PA 6, jaune	G 1 1/4	50,4	11,5	22,5	24	afficher	73706630000

GPN 737 G 1 PA 6, jaune	G 1	40	11,5	21,5	24	afficher	73706620000

GPN 737 G 1/2 PA 6, jaune	G 1/2	27,2	9,5	19,5	15	afficher	73706600000

GPN 737 G 1/4 PA 6, jaune	G 1/4	19,2	7,5	15	10	afficher	73706580000

GPN 737 G 3/4 PA 6, jaune	G 3/4	32,3	9,5	19,5	19	afficher	73706610000

GPN 737 G 3/8 PA 6, jaune	G 3/8	22,2	7,5	17,5	13	afficher	73706590000

GPN 737 M 8 x 1 PA 6, jaune	M 8 x 1	12,2	8	15	7	afficher	73708100000

GPN 737 M 10 x 1 PA 6, jaune	M 10 x 1	14,2	8	15	7	afficher	73710100000

GPN 737 M 12 x 1,5 PA 6, jaune	M 12 x 1,5	17,2	11	18	10	afficher	73712150000

GPN 737 M 14 x 1,5 PA 6, jaune	M 14 x 1,5	19,2	11	19	10	afficher	73714150000

GPN 737 M 16 x 1,5 PA 6, jaune	M 16 x 1,5	22	11	21	13	afficher	73716150000

GPN 737 M 18 x 1,5 PA 6, jaune	M 18 x 1,5	24	11	21	13	afficher	73718150000

GPN 737 M 20 x 1,5 PA 6, jaune	M 20 x 1,5	26	11	21	15	afficher	73720150000

GPN 737 M 22 x 1,5 PA 6, jaune	M 22 x 1,5	27,2	11	21	15	afficher	73722150000

GPN 737 M 24 x 1,5 PA 6, jaune	M 24 x 1,5	31,5	12	22	15	afficher	73724150000

GPN 737 M 26 x 1,5 PA 6, jaune	M 26 x 1,5	32	13,5	23,5	19	afficher	73726150000

GPN 737 M 27 x 2 PA 6, jaune	M 27 x 2	32,3	11	21	19	afficher	73727200000

GPN 737 M 33 x 2 PA 6, jaune	M 33 x 2	40,4	13,5	23,5	24	afficher	73733200000

GPN 737 M 42 x 2 PA 6, jaune	M 42 x 2	50	13,5	24,5	24	afficher	73742200000

GPN 737 M 48 x 2 PA 6, jaune	M 48 x 2	55,4	13,5	24,5	30	afficher	73748200000

GPN 737 M 60 x 2 PA 6, jaune	M 60 x 2	68,5	13,5	24,5	30	afficher	73760200000

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.

La gravure correspond à la série standard GPN 735.

Avantages qualité

Plus adapté.

Bouchons filetés d'étanchéité suivant les normes DIN 3852-1 et ISO 6149-1.

Plus étanche.

La lèvre d'étanchéité et le joint torique empêchent l'infiltration et l'écoulement de liquides dans certaines limites.

Plus robuste.

Réalisé en polyamide d'une grande résistance aux chocs.

Plus performant.

Correspond à un GPN 735 avec un joint torique. Répond à des exigences d'étanchéité comme par exemple pour des surfaces d'étanchéité brutes, des températures et des temps de process élevés.
